基于51單片機的水位控制器設計論文帶源碼

ID:163655 · 發表于 2017-2-23 11:21

（1）畫出電路原理圖；

（2）確定元器件及元件參數；

（3）進行電路模擬仿真；

（4）SCH文件生成與打印輸出；

（5）PCB文件生成與打印輸出。

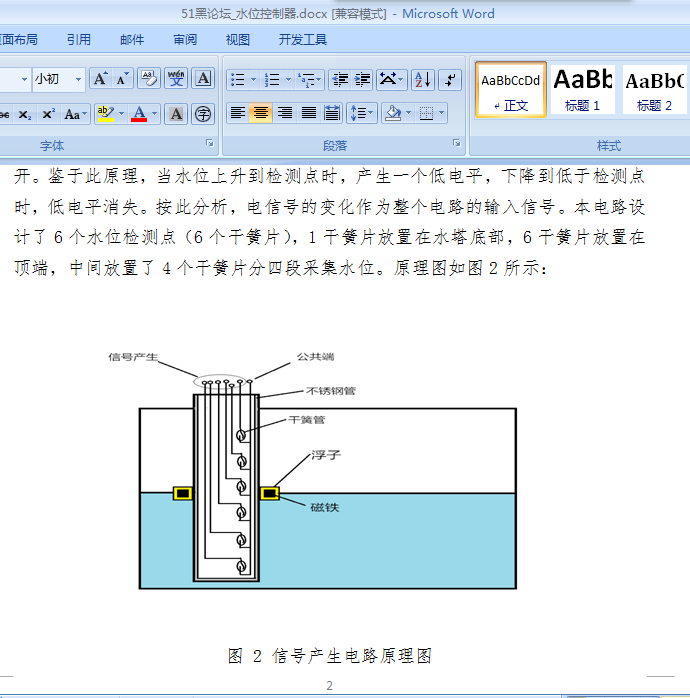

論文截圖：

1、引言------------------------------------------------------------1

2、總體設計方案----------------------------------------------------1

2.1 設計思路-------------------------------------------------------1

2.2 總體設計框圖---------------------------------------------------1

3 設計組成及原理分析-----------------------------------------------2

3.1 信號產生電路---------------------------------------------------2

3.2 信號編碼電路---------------------------------------------------3

3.3 水位顯示電路---------------------------------------------------3

3.4 電動機控制電路-------------------------------------------------4

3.5 報警控制電路---------------------------------------------------5

4 總結與體會-------------------------------------------------------6

參考文獻-----------------------------------------------------------7

附錄1--------------------------------------------------------------8

附錄2--------------------------------------------------------------9

51單片機的水位控制器51單片機程序源碼：

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
uchar code dispbitcode[]={0x03,0xf3,0x25,0x0d,0x99,0x49,0x41,0x1f,0x01,0x09};
uchar dispbuf[6];
uint i,j,getdata,temp,temp1;
uchar count,d,k=1;
sbit CLK=P2^7;
sbit ST=P2^3;
sbit OE=P2^0;
sbit EOC=P2^2;
sbit adda=P2^4;
sbit addb=P2^5;
sbit addc=P2^6;
sbit seg0=P1^7;
sbit seg1=P3^2;
sbit seg2=P3^3;
sbit seg3=P3^4;
sbit seg4=P3^5;
sbit seg5=P3^6;
sbit seg6=P3^7;
sbit key1=P3^1;
void Delay(uint i);
void Display();
void key(void);
void key()
{
if(key1==0)
{
Delay(30);//按鍵消抖
while(key1==0);//判斷是否真的消抖
k++;
if(k>=9)
k=1;
}
}
void adc0809()
{
ST=0; // 初始化時
OE=0; //使ST和OE信號全為低電平
ST=1; //ST 為轉換啟動信號。當ST 上跳沿時，所有內部寄存器清零；
ST=0; // ST下跳沿時，開始進行A/D 轉
/*選擇通道*/
{
if(k==1)
{
adda=0; addb=0; addc=0;
}
if(k==2)
{
adda=1; addb=0; addc=0;
}
if(k==3)
{
adda=0; addb=1; addc=0;
}
if(k==4)
{
adda=1; addb=1; addc=0;
}
if(k==5)
{
adda=0; addb=0; addc=1;
}
if(k==6)
{
adda=1; addb=0; addc=1;
}
if(k==7)
{
adda=0; addb=1; addc=1;
}
if(k==8)
{ adda=1; addb=1; addc=1;}
}
if(EOC==1) //當EOC 為高電平時，表明轉換結束
{
OE=1; //OE=1，輸出轉換得到的數據
getdata=P0;
OE=0; //輸出數據線呈高阻狀態
}
}
void main()
{
while(1)
{TMOD=0x10;
TH1=(65536-200)/256;
TL1=(65536-200)%256;
EA=1;
ET1=1;
TR1=1;
key();
{
adc0809();
temp=getdata*1.0/255*500;
dispbuf[0]=temp%10;
dispbuf[1]=temp/10%10;
dispbuf[2]=temp/100;
dispbuf[3]=8;//正向顯示8
dispbuf[4]=k;//通道顯示
dispbuf[5]=0;//待用
Display();
}
}
}
void Delay(uint i)
{
uint j;
for(;i>0;i--)
{
for(j=0;j<125;j++);
}
}
void Display()
{
P1=dispbitcode[dispbuf[3]];//端口顯示位+第一管口亮
seg0=0;
seg1=0;
seg2=0;
seg3=0;
seg4=1;
seg5=0;
seg6=0;
Delay(5);
P1=0xff;
P1=dispbitcode[dispbuf[0]];//個位+第四管口亮
seg1=1;
seg2=0;
seg3=0;
seg4=0;
seg5=0;
seg6=0;
Delay(5);
P1=0xff;
P1=dispbitcode[dispbuf[1]];//十位+第三管口亮
seg1=0;
seg2=1;
seg3=0;
seg4=0;
seg5=0;
seg6=0;
Delay(5);
P1=0xff;
P1=dispbitcode[dispbuf[2]];//百位+第二管口亮
seg0=0;
seg1=0;
seg2=0;
seg3=1;
seg4=0;
seg5=0;
seg6=0;
Delay(5);
P1=0xff;
P1=dispbitcode[dispbuf[4]];//第2管口亮
seg1=0;
seg2=0;
seg3=0;
seg4=0;
seg5=1;
seg6=0;
Delay(5);
P1=0xff;
P1=dispbitcode[dispbuf[5]];//第1管口亮
seg1=0;
seg2=0;
seg3=0;
seg4=0;
seg5=0;
seg6=1;
Delay(5);
P1=0xff;
}
void t1(void) interrupt 3
{
TH1=(65536-200)/256;
TL1=(65536-200)%256;
CLK=~CLK;
}

復制代碼

論文和源碼下載：

水位控制器.docx (99.71 KB, 下載次數: 39)

修改好的程序.docx (20.97 KB, 下載次數: 18)

ID:264431 · 發表于 2017-12-20 20:53

有仿真嗎

ID:1 · 發表于 2017-12-20 20:58

GROW 發表于 2017-12-20 20:53
有仿真嗎

貌似只有論文與源碼，不含仿真

ID:264431 · 發表于 2017-12-20 21:42

admin 發表于 2017-12-20 20:58
貌似只有論文與源碼，不含仿真

謝謝了
