51單片機12864三級菜單圖形菜單程序，很6的一個程序哦！

ID:84765 · 發表于 2017-3-1 13:43

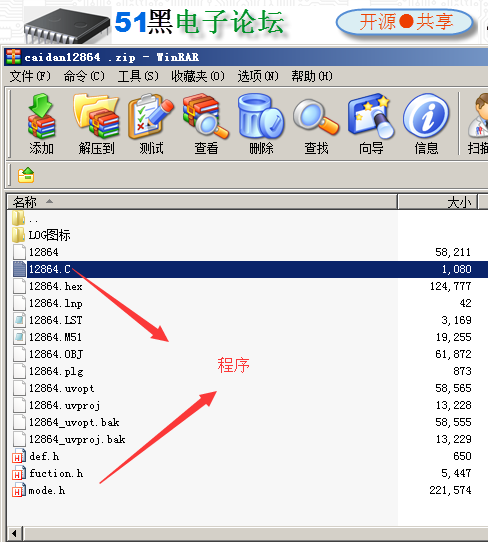

完整源碼下載：

caidan12864 .zip (207.75 KB, 下載次數: 354)

單片機主程序預覽：

/**************************************************************
* +---------------------------------------------------+ *
* 12864三級菜單顯示 *
* +---------------------------------------------------+ *
* *
* 此源碼版權屬小牛全權享有，如欲引用，敬請署名并告知 *
* 嚴禁隨意用于商業目的，違者必究，后果自負 *
* *
* 運行環境：STC12C5A60S2單片機 12M晶振 *
* 程序說明：在12864上面實現三級菜單顯示 *
**************************************************************/
#include<reg52.h>
#include<intrins.h>
#include"def.h"
#include"mode.h"
#include"fuction.h"
void main()
{
init();
while(1)
{
menucut(0,mun,table10,table0sub[0]);
menucut(1,table0,table9,table1sub[0]);
menucut(2,table1,table8,table2sub[0]);
menucut(3,table2,table7,table3sub[0]);
menucut(4,table3,table6,table4sub[0]);
menucut(5,table4,table11,table5sub[0]);
menucut(6,table5,table12,table6sub[0]);
}
}

復制代碼

void init()
{
w_com(0x01); //清屏
w_com(0x02); //地址-》00H
w_com(0x0c); //顯示狀態設置
w_com(0x30); //功能設定
w_com(0x80);
w_com(0x01); //清屏
}
//——————————讀忙！—————————————//
void r_busy()
{
IO=0xff;
R_S=0;
W_R=1;
E=1;
while(IO&0x80);
E=0;
}
//——————————寫指令—————————————//
void w_com(uchar com)
{
r_busy();
R_S=0;
W_R=0;
E=0;
E=1;
IO=com;
E=0;
}
//——————————擴充指令——————————————//
void w_ecom(uchar ecom)
{
w_com(0x34); //選擇8位數據發送，選擇為擴充指令
r_busy();
R_S=0;
W_R=0;
E=0;
E=1;
IO=ecom;
E=0;
}
//——————————寫數據—————————————//
void w_dat(uchar dat)
{
r_busy();
R_S=1;
W_R=0;
E=0;
E=1;
IO=dat;
E=0;
}
void delay(uchar x)
{
uchar i,j;
for(i=0;i<x;i++)
for(j=0;j<124;j++);
}
void draw_pic(uchar *pic)
{
uchar i,j;
w_com(0x01); //清屏
for(i=0;i<32;i++)
{
w_ecom(0x80+i); //擴充指令,設定繪圖RAM垂直地址
w_ecom(0x80); //擴充指令,設定繪圖RAM水平地址
for(j=0;j<16;j++)
{
w_dat(*(pic++));
}
}
for(i=0;i<32;i++)
{
w_ecom(0x80+i); //擴充指令,設定繪圖RAM垂直地址
w_ecom(0x88); //擴充指令,設定繪圖RAM水平地址
for(j=0;j<16;j++)
{
w_dat(*(pic++));
}
}
w_com(0x36);
flag=1;
}
void draw_submune(uchar *pic,uchar row) //定義兩個變量*pic-->圖片字模的首地址；row-->子菜單要選擇的行
{
uchar i,j;
flag=0;
w_com(0x01); //清屏
for(i=0;i<32;i++)
{
w_ecom(0x80+i); //擴充指令,設定繪圖RAM垂直地址
w_ecom(0x80); //擴充指令,設定繪圖RAM水平地址
for(j=0;j<16;j++)
{
if((i>(16*(row-1))) && (i<(row*16)) && row<3) //用于判斷LCD前32行的行反白
w_dat(~(*(pic++))); //如果是選擇的反白行就反顯其數據
else //否則就正常顯示其數據
w_dat(*(pic++));
}
}
for(i=0;i<32;i++)
{
w_ecom(0x80+i); //擴充指令,設定繪圖RAM垂直地址
w_ecom(0x88); //擴充指令,設定繪圖RAM水平地址
for(j=0;j<16;j++)
{
if((i>(16*(row-3))) && (i<((row-2)*16)) && row>2) //用于判斷LCD后32行的行反白
w_dat(~(*(pic++))); //如果是選擇的反白行就反顯其數據
else //否則就正常顯示其數據
w_dat(*(pic++));
}
}
w_com(0x36);
flag=1; //子菜單顯示標志位
}
void key()
{
if((s3==0) || (s2==0) )
{
delay(10);
if(s3==0)
{
temp++;
if(temp>6)
temp=0;
while(!s3);
}
else if(s2==0)
{
temp--;
if(temp>6)
temp=6;
while(!s2);
}
}
}
void keycut()
{
if((s1==0) || (s0==0) )
{
delay(10);
if(s1==0)
{
submune=1;
if(sub && subflag)
subflag1=1;
while(!s1);
}
if(submune==0)
return;
else if(s0==0)
{
sub=0;
submune=0;
subflag1=0;
submune1=1;
if(sub1)
{
submune=1;
sub1=0;
sub=0;
flag=1;
subflag=0;
}
else
{
flag=0;
submune=0;
subflag=0;
}
while(!s0);
}
}
}
void key_submune()
{
if((s3==0) || (s2==0))
{
delay(10);
if(s3==0)
{
submune1++;
if(submune1>4)
submune1=1;
while(!s3);
}
else if(s2==0)
{
submune1--;
if(submune1==0)
submune1=4;
while(!s2);
}
subflag=0;
}
}
void key_submune1()
{
if((s3==0) || (s2==0))
{
delay(10);
if(s3==0)
{
submune2++;
if(submune2>4)
submune2=1;
while(!s3);
}
else if(s2==0)
{
submune2--;
if(submune2==0)
submune2=4;
while(!s2);
}
subflag=0;
}
}
/****************************************************************************
* num-->第一級菜單的標志位；*add-->第一級菜單的圖片的地址入口 *
* *sbuadd第二級菜單的圖片的地址入口；*sbuadd1第三級菜單的圖片的地址入口； *
*****************************************************************************/
void menucut(uchar num,uchar *add,uchar *sbuadd,uchar *sbuadd1)
{
while(num==temp) //第一級菜單的標志位判斷條件
{
draw_pic(add); //畫第一級菜單的圖形界面
/*第一級菜單界面等待時的要支持第一級菜單的切換和第二級界面的進入和返回 */
while((num==temp) && flag)
{
key(); //第一級菜單界面的切換
keycut(); //第二級界面的進入
while((num==temp) && (submune==1)) //第二級菜單的標志位判斷條件
{
draw_submune(sbuadd,submune1); //畫第二級菜單的圖形界面
subflag=1; //畫完第二級菜單的圖形界面要置位進入可以進行界面切換的循環
/*第二級菜單界面等待時的要支持第二級菜單的切換和第三級界面的進入和返回 */
while((num==temp) && (submune==1) && subflag)
{
sub=1; //第三級菜單的標志位用于區分其級數
keycut(); //第二級菜單界面的進入第三級菜單切換和返回第一級菜單
key_submune(); //第二級界面的進入
while(subflag1 && sub)
{
/*第三級菜單是一個二維數組所以在第二級進入第三級的時候要根據第二級的標志位選擇進入第三級的的地址入口*/
draw_submune(sbuadd1+((submune1-1)*1024),submune2); //畫第三級菜單的圖形界面
subflag=1;
sub1=1; //畫完第三級菜單的圖形界面要置位進入可以進行界面切換的循環
while(subflag1 && sub && subflag)
{
key_submune1(); //第三級界面的切換
keycut(); //第三級界面的返回
}
}
}
}
}
}
}
#endif

復制代碼

ID:236426 · 發表于 2017-9-28 20:42

下載了，參考一下

ID:201936 · 發表于 2017-9-29 08:35

下載了學習學習

ID:230847 · 發表于 2017-9-30 09:03

謝謝樓主，學習一下

ID:235691 · 發表于 2017-9-30 10:35

下載了，參考一下

ID:235868 · 發表于 2017-9-30 19:39

樓主，切換了幾個界面，液晶屏突然就死機了，是怎么回事啊

ID:101808 · 發表于 2017-11-14 18:10

45k啊，這可是個大程序！

ID:344184 · 發表于 2018-6-3 20:29

謝謝樓主，學習一下

ID:63646 · 發表于 2018-7-17 10:35

非常好的資料

ID:378458 · 發表于 2018-7-24 14:25

正好在研究菜單，下載下來好好學習下

ID:374157 · 發表于 2018-8-10 14:36

下載試試

ID:334500 · 發表于 2018-8-19 10:15

謝謝樓主分享

ID:408907 · 發表于 2018-10-13 10:28

哈哈好好學習一下！！

ID:82419 · 發表于 2018-10-13 18:18

留下腳印

ID:408907 · 發表于 2018-10-21 21:54

學習一下，看看如何搞定菜單。

ID:37147 · 發表于 2019-5-17 18:35

不知如何移植STM32

ID:202803 · 發表于 2019-6-18 22:40

樓主能貼圖片出來看看嗎

ID:547522 · 發表于 2019-7-7 10:08

對于我來說超牛啊，51黑有你更精彩。

ID:589541 · 發表于 2019-7-24 14:16

看看，學習學習，

ID:206373 · 發表于 2019-7-29 16:58

下載了，參考一下

ID:617478 · 發表于 2020-2-26 07:40

下載了，參考一下

ID:108573 · 發表于 2020-2-26 10:15

不錯，記錄一下：12864多級菜單

ID:231648 · 發表于 2020-4-7 16:26

移植OLED 屏幕試試額多謝博主

ID:71535 · 發表于 2020-4-7 17:18

12864多級菜單學了很久還沒弄明白，希望這次好學。

ID:123917 · 發表于 2024-6-20 22:48

請教，我下載后怎么看不到第二圖片的代碼

ID:1064915 · 發表于 2024-6-21 11:10

程序是帶字庫的，能否改成ks0108的學習下

ID:1044755 · 發表于 2024-7-31 10:21

相見恨晚啊，收藏一下，以后下載
