基于單片機的廣州塔設計論文

[復制鏈接]
跳轉到指定樓層
樓主

完整的廣州塔設計論文下載 word格式 可編輯：
基于單片機的廣州塔論文.doc (856.17 KB, 下載次數: 51)


下面是論文的部分內容預覽：
目    錄
摘要
1  緒論
1.1  項目研究背景及意義
2  總體設計方案及論證
2.1  總體方案設計
3  硬件實現及單元電路設計
3.1  主控制模塊
3.2  電源設計
3.3  模塊設計
3.3.1  LED驅動模塊
3.3.2  底座LED驅動
    3.3.3  音頻電路的設計
    3.3.4  時鐘電路的設計
4  軟件設計
4.1  主程序
5  總結
6  參考文獻
附 錄
附件1：原理圖
附件2：元件清單
附件3：實物圖



摘要
STC12C5A60S2是STC系列單片機里應用比較廣泛的一款，在自動控制領域里享有很高的價值，以其易用性和多功能性受到了廣大電子設計愛好者的好評。本次設計主要是利用STC12C5A60S2單片機、該系統采用增強型8051單片機STC12C5A60S2為主控制器，利用單片機控制點陣的原理，控制廣州塔展示效果，還通過單片機內置的ADC對音頻信號進行采樣，然后控制廣州塔亮的層數達到根據音樂跳舞的效果。該方案具有電路結構簡潔，開發、生產成本低的優點。

關鍵詞：點陣  STC12C5A60S2 廣州塔


1  緒論
1.1  項目研究背景及意義
  廣州塔其實又稱廣州新電視塔，昵稱小蠻腰。它是廣州最高建筑，整個塔身的設計非常有特點，特別是在夜晚的燈光裝飾下，更是顯得美輪美奐。現已儼然成為廣州的地標。如此美的建筑怎能不讓人心動。我們結合所學的單片機點陣顯示技術，我們也能做出廣州塔的美。我們采用STC12C5A60S2作為控制系統，顯示部分采用的是16*16的點陣顯示原理，通過對廣州塔的制作，能更好的提升單片機對點陣顯示原理的掌握。
2  總體設計方案及論證
2.1  總體方案設計
   本設計包括硬件和軟件設計兩個部分。系統總體的設計方框圖如圖1所示。


3  硬件實現及單元電路設計
3.1  主控制模塊
主控制最小系統電路如圖2所示。
圖2 最小系統

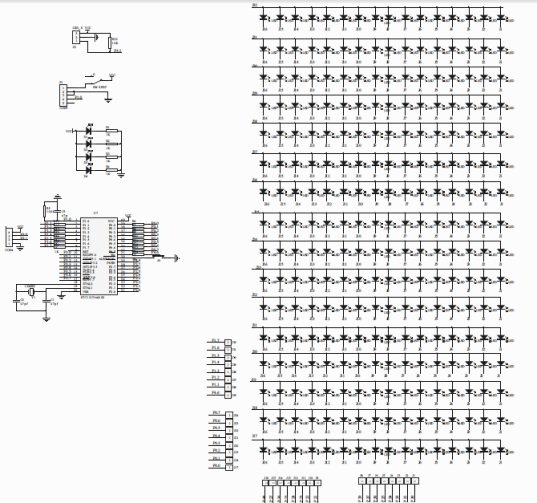

硬件電路總設計見圖3。

圖3 總設計電路圖

3.2  電源設計
電源部分的設計采用DC5V供電，使用了電解電容進行濾波，電路供電更加的穩定。
3.3模塊設計  3.3.1 led驅動模塊
    LED驅動采用的是直接用單片機管腳驅動，因為stc12c5a60s2單片機的管腳電流達到20幾毫安，足以驅動廣州塔的LED，為了LED工作的穩定性，我們在電路中加入了限流電阻。
3.3.2  底座4個LED
底座4個LED使用的七彩LED，為了控制方便，4個LED直接到了電源，上電就能直接點亮，可以直觀看出模塊電源是否正常，使用七彩LED的原因是，其發出的LED光多姿多彩，給廣州塔的絢麗增添多一份優美，電路如下圖所示：

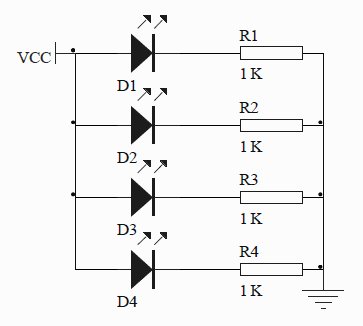

圖4 底座led驅動電路
3.3.3  音頻輸入電路的設計
音頻電路的設計主要是采用了T型口的USB接口，因為該接口包含了音頻和電源的輸入，又因為控制模板的單片機是自帶了AD的，所以通過按鍵切換到音頻模式下，我們可以看到廣州隨音樂在跳舞。
3.3.4 時鐘電路的設計
XTAL1和XTAL2分別為反向放大器的輸入和輸出。該反向放大器可以配置為片內振蕩器。石晶振蕩和陶瓷振蕩均可采用。如采用外部時鐘源驅動器件，XTAL2應不接。
因為一個機器周期含有6個狀態周期，而每個狀態周期為2個振蕩周期，所以一個機器周期共有12個振蕩周期，如果外接石英晶體振蕩器的振蕩頻率為12MHZ，一個振蕩周期為1/12us，故而一個機器周期為1us。如圖13所示為時鐘電路。
圖13 時鐘電路圖

5  總結
利用點陣顯示技術模擬廣州塔的人不多，大家選擇的都是STC89C52，驅動電路也只是采用普通的三極管控制，由于單片機和控制電路限制，市面上做出來的廣州塔一般都是功能比較單一。對于廣州塔的模擬，我們要朝著和真正廣州塔一致的方向模擬，本設計中由于采用的是STC12C5A60S2，本廣州塔的模擬加入了音頻控制顯示，能根據輸入的音源，控制塔亮的層數等功能。

6  參考文獻
[1]宏晶科技.STC12C5A60S2系列單片機器件手冊[M].2010.
　　[2]程佩青.數字信號處理教程（第二版）[M].北京：清華大學出版社，2001.
　　[3]靳桅，等.基于51系列單片機的LED顯示屏開關技術（第2版）[M].北京：北京航空航天大學出版社，2011.
　　作者簡介：
　　吳永德（1980―），男，講師，從事電子技術專業教學及研究。
　　羅萍（1979―），女，講師，從事計算機技術專業教學及研究。

附 錄

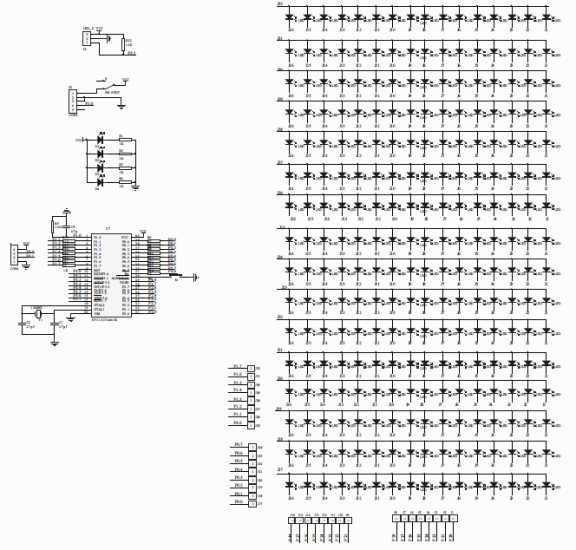

附件1：原理圖

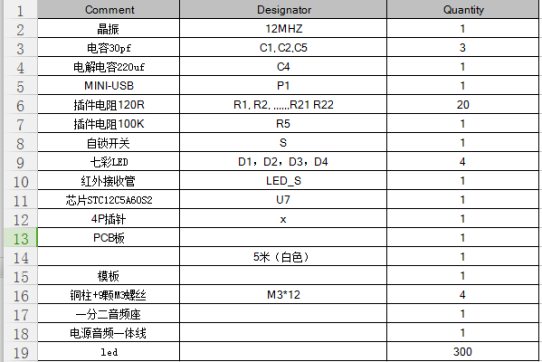

附件2：元件清單

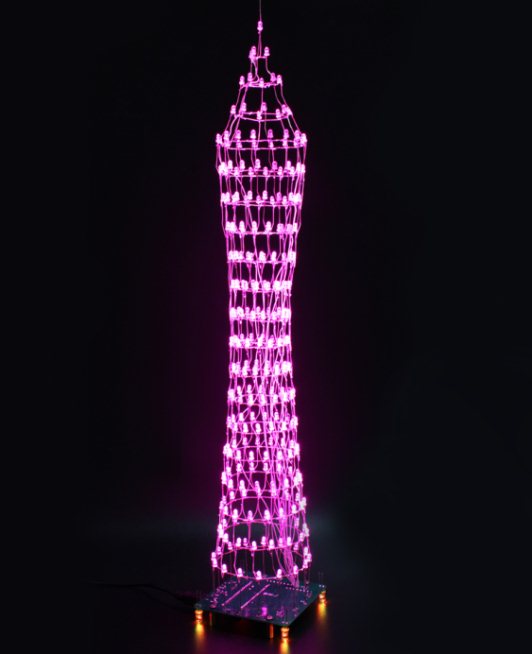

附件3：實物圖

4  軟件設計



  3. #include< stc12c5a60s2.h>
  4. #define uchar unsigned char
  5. #define uint unsigned int


  8. #define LongToBin(n) (((n>>21)&0x80)|((n>>18)&0x40)|((n>>15)&0x20)|((n>>12)&0x10)|((n>>9)&0x08)|((n>>6)&0x04)|((n>>3)&0x02)|((n)&0x01))

  10. #define BIN(n) LongToBin(0x##n##)



  14. sbit anjian=P4^5;



  18. sbit P0_0=P0^0;//層

  20. sbit P0_1=P0^1;

  22. sbit P0_2=P0^2;

  24. sbit P0_3=P0^3;

  26. sbit P0_4=P0^4;

  28. sbit P0_5=P0^5;

  30. sbit P0_6=P0^6;

  32. sbit P0_7=P0^7;

  34. sbit P4_6=P4^6;

  36. sbit P1_1=P1^1;

  38. sbit P1_2=P1^2;

  40. sbit P1_3=P1^3;

  42. sbit P1_4=P1^4;

  44. sbit P1_5=P1^5;

  46. sbit P1_6=P1^6;

  48. sbit P1_7=P1^7;



  52. sbit P3_0=P3^0;//豎

  54. sbit P3_1=P3^1;

  56. sbit P3_2=P3^2;

  58. sbit P3_3=P3^3;

  60. sbit P3_4=P3^4;

  62. sbit P3_5=P3^5;

  64. sbit P3_6=P3^6;

  66. sbit P3_7=P3^7;

  68. sbit P2_0=P2^0;

  70. sbit P2_1=P2^1;

  72. sbit P2_2=P2^2;

  74. sbit P2_3=P2^3;

  76. sbit P2_4=P2^4;

  78. sbit P2_5=P2^5;

  80. sbit P2_6=P2^6;

  82. sbit P2_7=P2^7;

  84. sbit P4_4=P4^4;



  88. char moshi=1;

  90. char h=0,v=0;

  92. int t=0;

  94. char zy=0,sj=0,jz=0;



  98. bit ly_flag=0;                                                                                                                //成功接收標志



  102. void delay_1ms(uint q)

  104. {

  106.               uint i,j;

  108.               for(i=0;i<q;i++)

  110.                             for(j=0;j<110;j++);

  112. }

  114. void key()

  116. {

  118.               if(anjian==0)

  120.               {

  122.                             delay_1ms(5);

  124.                             if(anjian==0)

  126.                             {

  128.                                           while(anjian==0);

  130.                                           jz++;

  132.                                           if(jz==2)jz=0;

  134.                                           if(jz==0){moshi=1;TR0=0;ET0=0;};

  136.                                           if(jz==1){moshi=0;ly_flag=1;TR0=1;ET0=1;}

  138.                             }

  140.               }

  142. }

  144. void dh1()

  146. {

  148.               char i,j;

  150.               P3_0=0;//J1

  152.               P3_1=0;//J2

  154.               P3_3=0;//J3

  156.               P3_4=0;//J4

  158.               P3_5=0;//J5

  160.               P3_6=0;//J6

  162.               P3_7=0;//J7

  164.               P2_0=0;//J8

  166.               P2_1=0;//J9

  168.               P2_2=0;//J10

  170.               P2_3=0;//J11

  172.               P2_4=0;//J12

  174.               P2_5=0;//J13

  176.               P2_6=0;//J14

  178.               P2_7=0;//J15

  180.               P4_4=0;//J16

  182.

  184.               P1_7=0;

  186.               P1_6=0;

  188.               P1_5=0;

  190.               P1_4=0;

  192.               P1_3=0;

  194.               P1_2=0;

  196.               P1_1=0;



  200.               P4_6=0;



  204.               P0=0X01;

  206.               delay_1ms(10);

  208.               for(j=0;j<7;j++)

  210.               {

  212.                             P0=(P0<<1)|0x01;

  214.                             delay_1ms(10);

  216.               }

  218.               P4_6=1;

  220.               delay_1ms(10);

  222.               P1_1=1;

  224.               delay_1ms(10);

  226.               P1_2=1;

  228.               delay_1ms(10);

  230.               P1_3=1;

  232.               delay_1ms(10);

  234.               P1_4=1;

  236.               delay_1ms(10);

  238.               P1_5=1;

  240.               delay_1ms(10);

  242.               P1_6=1;

  244.               delay_1ms(10);

  246.               P1_7=1;



  250.               for(i=0;i<2;i++)

  252.               {

  254.                             P1_7=0;

  256.                             P1_6=0;

  258.                             P1_5=0;

  260.                             P1_4=0;

  262.                             P1_3=0;

  264.                             P1_2=0;

  266.                             P1_1=0;

  268.

  270.                             P4_6=0;

  272.

  274.                             P0=0X01;

  276.                             delay_1ms(1000);

  278.                             for(j=0;j<7;j++)

  280.                             {

  282.                                           P0=(P0<<1)|0x01;

  284.                                           delay_1ms(700);

  286.                                           key();

  288.                                           if(ly_flag==1){ly_flag=0;break;}

  290.                             }

  292.

  294.                             P4_6=1;

  296.                             delay_1ms(700);

  298.                             key();

  300.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  302.                             P1_1=1;

  304.                             delay_1ms(700);

  306.                             key();

  308.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  310.                             P1_2=1;

  312.                             delay_1ms(700);

  314.                             key();

  316.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  318.                             P1_3=1;

  320.                             delay_1ms(700);

  322.                             key();

  324.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  326.                             P1_4=1;

  328.                             delay_1ms(700);

  330.                             key();

  332.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  334.                             P1_5=1;

  336.                             delay_1ms(700);

  338.                             key();

  340.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  342.                             P1_6=1;

  344.                             delay_1ms(700);

  346.                             key();

  348.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  350.                             P1_7=1;

  352.                             delay_1ms(8000);

  354.                             key();

  356.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  358.                             delay_1ms(8000);

  360.                             key();

  362.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  364.                             delay_1ms(8000);

  366.                             key();

  368.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  370.                             delay_1ms(8000);

  372.                             key();

  374.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  376.                             delay_1ms(8000);

  378.                             key();

  380.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  382.                             delay_1ms(8000);

  384.                             key();

  386.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  388.               }

  390. }

  392. void dh2()

  394. {

  396.               char j;

  398.               P1_7=1;

  400.               P1_6=1;

  402.               P1_5=1;

  404.               P1_4=1;

  406.               P1_3=1;

  408.               P1_2=1;

  410.               P1_1=1;



  414.               P4_6=1;



  418.               P0_7=1;

  420.               P0_6=1;

  422.               P0_5=1;

  424.               P0_4=1;

  426.               P0_3=1;

  428.               P0_2=1;

  430.               P0_1=1;

  432.               P0_0=1;



  436.               for(j=0;j<12;j++)

  438.               {

  440.                             P4_4=1;

  442.                             P2_0=1;

  444.                             P3_0=0;

  446.                             P2_1=0;

  448.                             delay_1ms(400);

  450.

  452.                             P3_0=1;

  454.                             P2_1=1;

  456.                             P3_1=0;

  458.                             P2_2=0;

  460.                             delay_1ms(400);

  462.

  464.                             P3_1=1;

  466.                             P2_2=1;

  468.                             P3_3=0;

  470.                             P2_3=0;

  472.                             delay_1ms(400);

  474.                             key();

  476.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  478.                             P3_3=1;

  480.                             P2_3=1;

  482.                             P3_4=0;

  484.                             P2_4=0;

  486.                             delay_1ms(400);

  488.

  490.                             P3_4=1;

  492.                             P2_4=1;

  494.                             P3_5=0;

  496.                             P2_5=0;

  498.                             delay_1ms(400);

  500.

  502.                             P3_5=1;

  504.                             P2_5=1;

  506.                             P3_6=0;

  508.                             P2_6=0;

  510.                             delay_1ms(400);

  512.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  514.                             P3_6=1;

  516.                             P2_6=1;

  518.                             P3_7=0;

  520.                             P2_7=0;

  522.                             delay_1ms(400);

  524.

  526.                             P3_7=1;

  528.                             P2_7=1;

  530.                             P4_4=0;

  532.                             P2_0=0;

  534.                             delay_1ms(400);

  536.                             key();

  538.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  540.               }

  542. }

  544. void dh3()

  546. {

  548.               char i,j;

  550.               int yanshi=400;

  552.               P3_0=0;//J1

  554.               P3_1=0;//J2

  556.               P3_3=0;//J3

  558.               P3_4=0;//J4

  560.               P3_5=0;//J5

  562.               P3_6=0;//J6

  564.               P3_7=0;//J7

  566.               P2_0=0;//J8

  568.               P2_1=0;//J9

  570.               P2_2=0;//J10

  572.               P2_3=0;//J11

  574.               P2_4=0;//J12

  576.               P2_5=0;//J13

  578.               P2_6=0;//J14

  580.               P2_7=0;//J15

  582.               P4_4=0;//J16



  586.                  for(i=0;i<3;i++)

  588.               {

  590.                             P1_7=0;

  592.                             P1_6=0;

  594.                             P1_5=0;

  596.                             P1_4=0;

  598.                             P1_3=0;

  600.                             P1_2=0;

  602.                             P1_1=0;

  604.

  606.                             P4_6=0;

  608.

  610.                             P0=0X01;

  612.                             delay_1ms(yanshi);

  614.                             for(j=0;j<7;j++)

  616.                             {

  618.                                           P0=(P0<<1);

  620.                                           delay_1ms(yanshi);

  622.                                           key();

  624.                                           if(ly_flag==1){moshi=0;ly_flag=0;break;}

  626.                             }

  628.

  630.                             P0_7=0;

  632.                             P4_6=1;

  634.                             delay_1ms(yanshi);

  636.

  638.                             P4_6=0;

  640.                             P1_1=1;

  642.                             delay_1ms(yanshi);

  644.

  646.                             P1_1=0;

  648.                             P1_2=1;

  650.                             delay_1ms(yanshi);

  652.                             key();

  654.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  656.                             P1_2=0;

  658.                             P1_3=1;

  660.                             delay_1ms(yanshi);

  662.

  664.                             P1_3=0;

  666.                             P1_4=1;

  668.                             delay_1ms(yanshi);

  670.

  672.                             P1_4=0;

  674.                             P1_5=1;

  676.                             delay_1ms(yanshi);

  678.                             key();

  680.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  682.                             P1_5=0;

  684.                             P1_6=1;

  686.                             delay_1ms(yanshi);

  688.

  690.                             P1_6=0;

  692.                             P1_7=1;

  694.                             delay_1ms(yanshi);

  696.

  698.                             P1_6=1;

  700.                             P1_7=0;

  702.                             delay_1ms(yanshi);

  704.                             key();

  706.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  708.                             P1_5=1;

  710.                             P1_6=0;

  712.                             delay_1ms(yanshi);

  714.

  716.                             P1_4=1;

  718.                             P1_5=0;

  720.                             delay_1ms(yanshi);

  722.

  724.                             P1_3=1;

  726.                             P1_4=0;

  728.                             delay_1ms(yanshi);

  730.                             key();

  732.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  734.                             P1_2=1;

  736.                             P1_3=0;

  738.                             delay_1ms(yanshi);

  740.

  742.                             P1_1=1;

  744.                             P1_2=0;

  746.                             delay_1ms(yanshi);

  748.

  750.                             P1_1=0;

  752.                             P0_7=1;

  754.                             delay_1ms(yanshi);

  756.                             key();

  758.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  760.                             P0_6=1;

  762.                             P0_7=0;

  764.                             delay_1ms(yanshi);

  766.

  768.                             P0_5=1;

  770.                             P0_6=0;

  772.                             delay_1ms(yanshi);

  774.

  776.                             P0_4=1;

  778.                             P0_5=0;

  780.                             delay_1ms(yanshi);

  782.                             key();

  784.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  786.                             P0_3=1;

  788.                             P0_4=0;

  790.                             delay_1ms(yanshi);

  792.

  794.                             P0_2=1;

  796.                             P0_3=0;

  798.                             delay_1ms(yanshi);

  800.

  802.                             P0_1=1;

  804.                             P0_2=0;

  806.                             delay_1ms(yanshi);

  808.                             key();

  810.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  812.               }

  814. }

  816. void dh4()

  818. {

  820.               char j;

  822.               P3_0=0;//J1

  824.               P3_1=0;//J2

  826.               P3_3=0;//J3

  828.               P3_4=0;//J4

  830.               P3_5=0;//J5

  832.               P3_6=0;//J6

  834.               P3_7=0;//J7

  836.               P2_0=0;//J8

  838.               P2_1=0;//J9

  840.               P2_2=0;//J10

  842.               P2_3=0;//J11

  844.               P2_4=0;//J12

  846.               P2_5=0;//J13

  848.               P2_6=0;//J14

  850.               P2_7=0;//J15

  852.               P4_4=0;//J16

  854.

  856.               P1_7=0;

  858.               P1_6=0;

  860.               P1_5=0;

  862.               P1_4=0;

  864.               P1_3=0;

  866.               P1_2=0;

  868.               P1_1=0;

  870.               P4_6=0;

  872.               P0_7=0;

  874.               P0_6=0;

  876.               P0_5=0;

  878.               P0_4=0;

  880.               P0_3=0;

  882.               P0_2=0;

  884.               P0_1=0;

  886.               P0_1=0;

  888.               P0_0=0;

  890.               for(j=0;j<3;j++)

  892.               {

  894.                             P1_7=0;

  896.                             P0_0=0;

  898.                             P4_6=1;

  900.                             P0_7=1;

  902.                             delay_1ms(500);

  904.

  906.                             P4_6=0;

  908.                             P0_7=0;

  910.                             P1_1=1;

  912.                             P0_6=1;

  914.                             delay_1ms(500);

  916.                             key();

  918.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  920.                             P1_2=1;

  922.                             P0_5=1;

  924.                             P1_1=0;

  926.                             P0_6=0;

  928.                             delay_1ms(500);

  930.

  932.                             P1_3=1;

  934.                             P0_4=1;

  936.                             P1_2=0;

  938.                             P0_5=0;

  940.                             delay_1ms(500);

  942.                             key();

  944.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  946.                             P1_4=1;

  948.                             P0_3=1;

  950.                             P1_3=0;

  952.                             P0_4=0;

  954.                             delay_1ms(500);

  956.

  958.                             P1_5=1;

  960.                             P0_2=1;

  962.                             P1_4=0;

  964.                             P0_3=0;

  966.                             delay_1ms(500);

  968.                             key();

  970.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  972.                             P1_6=1;

  974.                             P0_1=1;

  976.                             P1_5=0;

  978.                             P0_2=0;

  980.                             delay_1ms(500);

  982.

  984.                             P1_7=1;

  986.                             P0_0=1;

  988.                             P1_6=0;

  990.                             P0_1=0;

  992.                             delay_1ms(500);

  994.                             key();

  996.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  998.               }

  1000. }

  1002. void dh5()

  1004. {

  1006.               char i;

  1008.               P1_7=1;

  1010.               P1_6=1;

  1012.               P1_5=1;

  1014.               P1_4=1;

  1016.               P1_3=1;

  1018.               P1_2=1;

  1020.               P1_1=1;

  1022.               P4_6=1;

  1024.               P0_7=1;

  1026.               P0_6=1;

  1028.               P0_5=1;

  1030.               P0_4=1;

  1032.               P0_3=1;

  1034.               P0_2=1;

  1036.               P0_1=1;

  1038.               P0_1=1;

  1040.               P0_0=1;

  1042.

  1044.               for(i=0;i<3;i++)

  1046.               {

  1048.                             P3_0=0;

  1050.                             delay_1ms(400);

  1052.                             P3_1=0;

  1054.                             delay_1ms(400);

  1056.                             P3_3=0;

  1058.                             delay_1ms(400);

  1060.                             P3_4=0;

  1062.                             delay_1ms(400);

  1064.                             key();

  1066.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  1068.                             P3_5=0;

  1070.                             delay_1ms(400);

  1072.                             P3_6=0;

  1074.                             delay_1ms(400);

  1076.                             P3_7=0;

  1078.                             delay_1ms(400);

  1080.                             P2_0=0;

  1082.                             delay_1ms(400);

  1084.                             key();

  1086.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  1088.                             P2_1=0;

  1090.                             delay_1ms(400);

  1092.                             P2_2=0;

  1094.                             delay_1ms(400);

  1096.                             P2_3=0;

  1098.                             delay_1ms(400);

  1100.                             P2_4=0;

  1102.                             delay_1ms(400);

  1104.                             key();

  1106.                             if(ly_flag==1){moshi=0;break;}

  1108.                             P2_5=0;

  1110.                             delay_1ms(400);

  1112.                             P2_6=0;

  1114.                             delay_1ms(400);

  1116.                             P2_7=0;

  1118.                             delay_1ms(400);

  1120.                             P4_4=0;

  1122.                             delay_1ms(9000);

  1124.                             key();

  1126.                             if(ly_flag==1){moshi=0;break;}

  1128.                             delay_1ms(9000);

  1130.                             key();

  1132.                             if(ly_flag==1){moshi=0;break;}

  1134.                             delay_1ms(9000);

  1136.                             key();

  1138.                             if(ly_flag==1){moshi=0;break;}

  1140.                             P2=0XFF;

  1142.                             P3=0XFF;

  1144.                             P4_4=1;

  1146.               }

  1148. }

  1150. void dh6()

  1152. {

  1154.               char j;

  1156.               int yanshi=3000;

  1158.               P1_7=1;

  1160.               P1_6=1;

  1162.               P1_5=1;

  1164.               P1_4=1;

  1166.               P1_3=1;

  1168.               P1_2=1;

  1170.               P1_1=1;



  1174.               P4_6=1;



  1178.               P0_7=1;

  1180.               P0_6=1;

  1182.               P0_5=1;

  1184.               P0_4=1;

  1186.               P0_3=1;

  1188.               P0_2=1;

  1190.               P0_1=1;

  1192.               P0_0=1;



  1196.               for(j=0;j<20;j++)

  1198.               {

  1200.                             P3_4=1;

  1202.                             P2_0=1;

  1204.                             P2_4=1;

  1206.                             P4_4=1;



  1210.                             P3_0=0;

  1212.                             P3_5=0;

  1214.                             P2_1=0;

  1216.                             P2_5=0;

  1218.                             delay_1ms(yanshi);

  1220.                             key();

  1222.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  1224.                             P3_0=1;

  1226.                             P3_5=1;

  1228.                             P2_1=1;

  1230.                             P2_5=1;



  1234.                             P3_1=0;

  1236.                             P3_6=0;

  1238.                             P2_2=0;

  1240.                             P2_6=0;

  1242.                             delay_1ms(yanshi);

  1244.                             key();

  1246.                   if(ly_flag==1){moshi=0;ly_flag=0;break;}

  1248.                             P3_1=1;

  1250.                             P3_6=1;

  1252.                             P2_2=1;

  1254.                             P2_6=1;



  1258.                             P3_3=0;

  1260.                             P3_7=0;

  1262.                             P2_3=0;

  1264.                             P2_7=0;

  1266.                             delay_1ms(yanshi);

  1268.                             key();

  1270.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  1272.                             P3_3=1;

  1274.                             P3_7=1;

  1276.                             P2_3=1;

  1278.                             P2_7=1;



  1282.                             P3_4=0;

  1284.                             P2_0=0;

  1286.                             P2_4=0;

  1288.                             P4_4=0;

  1290.                             delay_1ms(yanshi);

  1292.                             if(j<6)yanshi=yanshi-400;

  1294.                             key();

  1296.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  1298.               }

  1300. }

  1302. void dh7()

  1304. {

  1306.               P3_0=0;//J1

  1308.               P3_1=0;//J2

  1310.               P3_3=0;//J3

  1312.               P3_4=0;//J4

  1314.               P3_5=0;//J5

  1316.               P3_6=0;//J6

  1318.               P3_7=0;//J7

  1320.               P2_0=0;//J8

  1322.               P2_1=0;//J9

  1324.               P2_2=0;//J10

  1326.               P2_3=0;//J11

  1328.               P2_4=0;//J12

  1330.               P2_5=0;//J13

  1332.               P2_6=0;//J14

  1334.               P2_7=0;//J15

  1336.               P4_4=0;//J16

  1338.

  1340.               P1=0X00;

  1342.               P0=0X00;

  1344.               P4_6=0;



  1348.               P1_7=1;

  1350.               delay_1ms(400);

  1352.               P1_6=1;

  1354.               delay_1ms(400);

  1356.               P1_6=0;

  1358.               P1_5=1;

  1360.               delay_1ms(400);

  1362.               P1_5=0;

  1364.               P1_4=1;

  1366.               delay_1ms(400);

  1368.               P1_4=0;

  1370.               P1_3=1;

  1372.               delay_1ms(400);

  1374.               P1_3=0;

  1376.               P1_2=1;

  1378.               delay_1ms(400);

  1380.               P1_2=0;

  1382.               P1_1=1;

  1384.               delay_1ms(400);

  1386.               P1_1=0;

  1388.               P4_6=1;

  1390.               delay_1ms(400);

  1392.               key();

  1394.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1396.               P4_6=0;

  1398.               P0_7=1;

  1400.               delay_1ms(400);

  1402.               P0_7=0;

  1404.               P0_6=1;

  1406.               delay_1ms(400);

  1408.               P0_6=0;

  1410.               P0_5=1;

  1412.               delay_1ms(400);

  1414.               P0_5=0;

  1416.               P0_4=1;

  1418.               delay_1ms(400);

  1420.               P0_4=0;

  1422.               P0_3=1;

  1424.               delay_1ms(400);

  1426.               P0_3=0;

  1428.               P0_2=1;

  1430.               delay_1ms(400);

  1432.               P0_2=0;

  1434.               P0_1=1;

  1436.               delay_1ms(400);

  1438.               P0_1=0;

  1440.               P0_0=1;

  1442.               delay_1ms(400);              /////////////P00

  1444.               key();

  1446.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1448.               P1_6=1;

  1450.               delay_1ms(400);

  1452.               P1_6=0;

  1454.               P1_5=1;

  1456.               delay_1ms(400);

  1458.               P1_5=0;

  1460.               P1_4=1;

  1462.               delay_1ms(400);

  1464.               P1_4=0;

  1466.               P1_3=1;

  1468.               delay_1ms(400);

  1470.               P1_3=0;

  1472.               P1_2=1;

  1474.               delay_1ms(400);

  1476.               P1_2=0;

  1478.               P1_1=1;

  1480.               delay_1ms(400);

  1482.               P1_1=0;

  1484.               P4_6=1;

  1486.               delay_1ms(400);

  1488.               P4_6=0;

  1490.               P0_7=1;

  1492.               delay_1ms(400);

  1494.               key();

  1496.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1498.               P0_7=0;

  1500.               P0_6=1;

  1502.               delay_1ms(400);

  1504.               P0_6=0;

  1506.               P0_5=1;

  1508.               delay_1ms(400);

  1510.               P0_5=0;

  1512.               P0_4=1;

  1514.               delay_1ms(400);

  1516.               P0_4=0;

  1518.               P0_3=1;

  1520.               delay_1ms(400);

  1522.               P0_3=0;

  1524.               P0_2=1;

  1526.               delay_1ms(400);

  1528.               P0_2=0;

  1530.               P0_1=1;

  1532.               delay_1ms(400);/////////////////////////////P01

  1534.               key();

  1536.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1538.               P1_6=1;

  1540.               delay_1ms(400);

  1542.               P1_6=0;

  1544.               P1_5=1;

  1546.               delay_1ms(400);

  1548.               P1_5=0;

  1550.               P1_4=1;

  1552.               delay_1ms(400);

  1554.               P1_4=0;

  1556.               P1_3=1;

  1558.               delay_1ms(400);

  1560.               P1_3=0;

  1562.               P1_2=1;

  1564.               delay_1ms(400);

  1566.               P1_2=0;

  1568.               P1_1=1;

  1570.               delay_1ms(400);

  1572.               key();

  1574.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1576.               P1_1=0;

  1578.               P4_6=1;

  1580.               delay_1ms(400);

  1582.               P4_6=0;

  1584.               P0_7=1;

  1586.               delay_1ms(400);

  1588.               P0_7=0;

  1590.               P0_6=1;

  1592.               delay_1ms(400);

  1594.               P0_6=0;

  1596.               P0_5=1;

  1598.               delay_1ms(400);

  1600.               P0_5=0;

  1602.               P0_4=1;

  1604.               delay_1ms(400);

  1606.               P0_4=0;

  1608.               P0_3=1;

  1610.               delay_1ms(400);

  1612.               key();

  1614.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1616.               P0_3=0;

  1618.               P0_2=1;

  1620.               delay_1ms(400);/////////////////////////////////P02

  1622.               P1_6=1;

  1624.               delay_1ms(400);

  1626.               P1_6=0;

  1628.               P1_5=1;

  1630.               delay_1ms(400);

  1632.               P1_5=0;

  1634.               P1_4=1;

  1636.               delay_1ms(400);

  1638.               P1_4=0;

  1640.               P1_3=1;

  1642.               delay_1ms(400);

  1644.               P1_3=0;

  1646.               P1_2=1;

  1648.               delay_1ms(400);

  1650.               P1_2=0;

  1652.               P1_1=1;

  1654.               delay_1ms(400);

  1656.               key();

  1658.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1660.               P1_1=0;

  1662.               P4_6=1;

  1664.               delay_1ms(400);

  1666.               P4_6=0;

  1668.               P0_7=1;

  1670.               delay_1ms(400);

  1672.               P0_7=0;

  1674.               P0_6=1;

  1676.               delay_1ms(400);

  1678.               P0_6=0;

  1680.               P0_5=1;

  1682.               delay_1ms(400);

  1684.               P0_5=0;

  1686.               P0_4=1;

  1688.               delay_1ms(400);

  1690.               P0_4=0;

  1692.               P0_3=1;

  1694.               delay_1ms(400);//////////////////////////P03

  1696.               key();

  1698.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1700.               P1_6=1;

  1702.               delay_1ms(400);

  1704.               P1_6=0;

  1706.               P1_5=1;

  1708.               delay_1ms(400);

  1710.

  1712.               P1_5=0;

  1714.               P1_4=1;

  1716.               delay_1ms(400);

  1718.               P1_4=0;

  1720.               P1_3=1;

  1722.               delay_1ms(400);

  1724.

  1726.               P1_3=0;

  1728.               P1_2=1;

  1730.               delay_1ms(400);

  1732.

  1734.               P1_2=0;

  1736.               P1_1=1;

  1738.               delay_1ms(400);

  1740.               key();

  1742.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1744.               P1_1=0;

  1746.               P4_6=1;

  1748.               delay_1ms(400);

  1750.               P4_6=0;

  1752.               P0_7=1;

  1754.               delay_1ms(400);

  1756.               P0_7=0;

  1758.               P0_6=1;

  1760.               delay_1ms(400);

  1762.               P0_6=0;

  1764.               P0_5=1;

  1766.               delay_1ms(400);

  1768.               P0_5=0;

  1770.               P0_4=1;

  1772.               delay_1ms(400);///////////////////////////P04

  1774.               P1_6=1;

  1776.               delay_1ms(400);

  1778.               key();

  1780.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1782.               P1_6=0;

  1784.               P1_5=1;

  1786.               delay_1ms(400);

  1788.

  1790.               P1_5=0;

  1792.               P1_4=1;

  1794.               delay_1ms(400);

  1796.

  1798.               P1_4=0;

  1800.               P1_3=1;

  1802.               delay_1ms(400);



  1806.               P1_3=0;

  1808.               P1_2=1;

  1810.               delay_1ms(400);

  1812.               key();

  1814.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1816.               P1_2=0;

  1818.               P1_1=1;

  1820.               delay_1ms(400);

  1822.

  1824.               P1_1=0;

  1826.               P4_6=1;

  1828.               delay_1ms(400);

  1830.               P4_6=0;

  1832.               P0_7=1;

  1834.               delay_1ms(400);

  1836.

  1838.               P0_7=0;

  1840.               P0_6=1;

  1842.               delay_1ms(400);

  1844.

  1846.               P0_6=0;

  1848.               P0_5=1;

  1850.               delay_1ms(400);//////////////////////////////////P05

  1852.               key();

  1854.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1856.               P1_6=1;

  1858.               delay_1ms(400);



  1862.               P1_6=0;

  1864.               P1_5=1;

  1866.               delay_1ms(400);

  1868.

  1870.               P1_5=0;

  1872.               P1_4=1;

  1874.               delay_1ms(400);



  1878.               P1_4=0;

  1880.               P1_3=1;

  1882.               delay_1ms(400);

  1884.

  1886.               P1_3=0;

  1888.               P1_2=1;

  1890.               delay_1ms(400);

  1892.

  1894.               P1_2=0;

  1896.               P1_1=1;

  1898.               delay_1ms(400);

  1900.               key();

  1902.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1904.               P1_1=0;

  1906.               P4_6=1;

  1908.               delay_1ms(400);



  1912.               P4_6=0;

  1914.               P0_7=1;

  1916.               delay_1ms(400);

  1918.

  1920.               P0_7=0;

  1922.               P0_6=1;

  1924.               delay_1ms(400);              ///////////////////P06

  1926.               P1_6=1;

  1928.               delay_1ms(400);



  1932.               P1_6=0;

  1934.               P1_5=1;

  1936.               delay_1ms(400);

  1938.

  1940.               P1_5=0;

  1942.               P1_4=1;

  1944.               delay_1ms(400);

  1946.               key();

  1948.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1950.               P1_4=0;

  1952.               P1_3=1;

  1954.               delay_1ms(400);

  1956.

  1958.               P1_3=0;

  1960.               P1_2=1;

  1962.               delay_1ms(400);

  1964.

  1966.               P1_2=0;

  1968.               P1_1=1;

  1970.               delay_1ms(400);



  1974.               P1_1=0;

  1976.               P4_6=1;

  1978.               delay_1ms(400);



  1982.               P4_6=0;

  1984.               P0_7=1;

  1986.               delay_1ms(400);//////////////////////////////////////P07



  1990.               P1_6=1;

  1992.               delay_1ms(400);

  1994.               key();

  1996.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  1998.               P1_6=0;

  2000.               P1_5=1;

  2002.               delay_1ms(400);

  2004.

  2006.               P1_5=0;

  2008.               P1_4=1;

  2010.               delay_1ms(400);

  2012.

  2014.               P1_4=0;

  2016.               P1_3=1;

  2018.               delay_1ms(400);



  2022.               P1_3=0;

  2024.               P1_2=1;

  2026.               delay_1ms(400);

  2028.

  2030.               P1_2=0;

  2032.               P1_1=1;

  2034.               delay_1ms(400);

  2036.

  2038.               P1_1=0;

  2040.               P4_6=1;

  2042.               delay_1ms(400);              ///////////////////////////P46

  2044.               key();

  2046.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2048.               P1_6=1;

  2050.               delay_1ms(400);



  2054.               P1_6=0;

  2056.               P1_5=1;

  2058.               delay_1ms(400);

  2060.

  2062.               P1_5=0;

  2064.               P1_4=1;

  2066.               delay_1ms(400);



  2070.               P1_4=0;

  2072.               P1_3=1;

  2074.               delay_1ms(400);

  2076.

  2078.               P1_3=0;

  2080.               P1_2=1;

  2082.               delay_1ms(400);

  2084.

  2086.               P1_2=0;

  2088.               P1_1=1;

  2090.               delay_1ms(400);              ///////////////////////////////////

  2092.               key();

  2094.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2096.               P1_6=1;

  2098.               delay_1ms(400);



  2102.               P1_6=0;

  2104.               P1_5=1;

  2106.               delay_1ms(400);

  2108.

  2110.               P1_5=0;

  2112.               P1_4=1;

  2114.               delay_1ms(400);



  2118.               P1_4=0;

  2120.               P1_3=1;

  2122.               delay_1ms(400);

  2124.

  2126.               P1_3=0;

  2128.               P1_2=1;

  2130.               delay_1ms(400);              ///////////////////////////////////////////



  2134.               P1_6=1;

  2136.               delay_1ms(400);

  2138.               key();

  2140.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2142.               P1_6=0;

  2144.               P1_5=1;

  2146.               delay_1ms(400);

  2148.

  2150.               P1_5=0;

  2152.               P1_4=1;

  2154.               delay_1ms(400);

  2156.

  2158.               P1_4=0;

  2160.               P1_3=1;

  2162.               delay_1ms(400);/////////////////////////////////////



  2166.               P1_6=1;

  2168.               delay_1ms(400);



  2172.               P1_6=0;

  2174.               P1_5=1;

  2176.               delay_1ms(400);

  2178.

  2180.               P1_5=0;

  2182.               P1_4=1;

  2184.               delay_1ms(400);///////////////////////////////////

  2186.               key();

  2188.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2190.               P1_6=1;

  2192.               delay_1ms(400);



  2196.               P1_6=0;

  2198.               P1_5=1;

  2200.               delay_1ms(400);              //////////////////////



  2204.               P1_6=1;

  2206.               delay_1ms(400);              /////////////////////

  2208. hm: ;

  2210. }

  2212. void dh8()

  2214. {

  2216.               P3_0=0;//J1

  2218.               P3_1=0;//J2

  2220.               P3_3=0;//J3

  2222.               P3_4=0;//J4

  2224.               P3_5=0;//J5

  2226.               P3_6=0;//J6

  2228.               P3_7=0;//J7

  2230.               P2_0=0;//J8

  2232.               P2_1=0;//J9

  2234.               P2_2=0;//J10

  2236.               P2_3=0;//J11

  2238.               P2_4=0;//J12

  2240.               P2_5=0;//J13

  2242.               P2_6=0;//J14

  2244.               P2_7=0;//J15

  2246.               P4_4=0;//J16



  2250.               P1_7=1;

  2252.               P1_6=1;

  2254.               P1_5=1;

  2256.               P1_4=1;

  2258.               P1_3=1;

  2260.               P1_2=1;

  2262.               P1_1=1;

  2264.               P4_6=1;

  2266.               P0_7=1;

  2268.               P0_6=1;

  2270.               P0_5=1;

  2272.               P0_4=1;

  2274.               P0_3=1;

  2276.               P0_2=1;

  2278.               P0_1=1;

  2280.               P0_1=1;

  2282.               P0_0=1;

  2284.               delay_1ms(9000);

  2286.               key();

  2288.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2290.               delay_1ms(9000);

  2292.               key();

  2294.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2296.               delay_1ms(9000);

  2298.               key();

  2300.               if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2302.               delay_1ms(9000);

  2304. hm: ;

  2306. }

  2308. void dh9()

  2310. {

  2312.               char i;

  2314.               P3_0=0;//J1

  2316.               P3_1=0;//J2

  2318.               P3_3=0;//J3

  2320.               P3_4=0;//J4

  2322.               P3_5=0;//J5

  2324.               P3_6=0;//J6

  2326.               P3_7=0;//J7

  2328.               P2_0=0;//J8

  2330.               P2_1=0;//J9

  2332.               P2_2=0;//J10

  2334.               P2_3=0;//J11

  2336.               P2_4=0;//J12

  2338.               P2_5=0;//J13

  2340.               P2_6=0;//J14

  2342.               P2_7=0;//J15

  2344.               P4_4=0;//J16

  2346.

  2348.               P1_7=0;

  2350.               P1_6=0;

  2352.               P1_5=0;

  2354.               P1_4=0;

  2356.               P1_3=0;

  2358.               P1_2=0;

  2360.               P1_1=0;

  2362.               P4_6=0;

  2364.               P0_7=0;

  2366.               P0_6=0;

  2368.               P0_5=0;

  2370.               P0_4=0;

  2372.               P0_3=0;

  2374.               P0_2=0;

  2376.               P0_1=0;

  2378.               P0_1=0;

  2380.               P0_0=0;



  2384.               for(i=0;i<5;i++)

  2386.               {

  2388.                             P1_4=0;

  2390.                             P1_3=0;

  2392.                             P0_4=0;

  2394.                             P0_3=0;

  2396.

  2398.                             P1_7=1;

  2400.                             P4_6=1;

  2402.                             P0_7=1;

  2404.                             P0_0=1;

  2406.                             delay_1ms(1000);



  2410.                             P1_7=0;

  2412.                             P4_6=0;

  2414.                             P0_7=0;

  2416.                             P0_0=0;

  2418.

  2420.                             P1_6=1;

  2422.                             P1_1=1;

  2424.                             P0_6=1;

  2426.                             P0_1=1;

  2428.                             delay_1ms(1000);

  2430.                             key();

  2432.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  2434.                             P1_6=0;

  2436.                             P1_1=0;

  2438.                             P0_6=0;

  2440.                             P0_1=0;

  2442.

  2444.                             P1_5=1;

  2446.                             P1_2=1;

  2448.                             P0_5=1;

  2450.                             P0_2=1;

  2452.                             delay_1ms(1000);

  2454.

  2456.                             P1_5=0;

  2458.                             P1_2=0;

  2460.                             P0_5=0;

  2462.                             P0_2=0;

  2464.

  2466.                             P1_4=1;

  2468.                             P1_3=1;

  2470.                             P0_4=1;

  2472.                             P0_3=1;

  2474.                             delay_1ms(1000);

  2476.                             key();

  2478.                             if(ly_flag==1){moshi=0;ly_flag=0;break;}

  2480.               }

  2482. }

  2484. void dh10()

  2486. {

  2488.               P3_0=0;//J1

  2490.               P3_1=0;//J2

  2492.               P3_3=0;//J3

  2494.               P3_4=0;//J4

  2496.               P3_5=0;//J5

  2498.               P3_6=0;//J6

  2500.               P3_7=0;//J7

  2502.               P2_0=0;//J8

  2504.               P2_1=0;//J9

  2506.               P2_2=0;//J10

  2508.               P2_3=0;//J11

  2510.               P2_4=0;//J12

  2512.               P2_5=0;//J13

  2514.               P2_6=0;//J14

  2516.               P2_7=0;//J15

  2518.               P4_4=0;//J16



  2522.               P1_7=1;

  2524.               P1_6=0;

  2526.               P1_5=1;

  2528.               P1_4=0;

  2530.               P1_3=1;

  2532.               P1_2=0;

  2534.               P1_1=1;

  2536.               P4_6=0;

  2538.               P0_7=1;

  2540.               P0_6=0;

  2542.               P0_5=1;

  2544.               P0_4=0;

  2546.               P0_3=1;

  2548.               P0_2=0;

  2550.               P0_1=1;

  2552.               P0_0=0;

  2554.               delay_1ms(9000);

  2556.               key();

  2558.                             if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2560.               delay_1ms(9000);

  2562.               key();

  2564.                             if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2566.               delay_1ms(9000);

  2568.               key();

  2570.                             if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

  2572.               delay_1ms(9000);

  2574. hm: ;

  2576. }

  2578. uchar STC_ADC()                               //！！根據數據手冊寫一個ad讀取函數

  2580. {

  2582.      uchar i;

  2584.      ADC_RES   = 0;

  2586.      ADC_RESL  = 0;

  2588.               ADC_CONTR = BIN(10001000);

  2590.               i=3;

  2592.      while(i--);

  2594.      while (1)

  2596.      {

  2598.          if (ADC_CONTR & BIN(10000))

  2600.                    {

  2602.                                               break;

  2604.                               }

  2606.      }

  2608.      ADC_CONTR = BIN(10000000);

  2610.                 return( ADC_RESL<<2) ;

  2612. }

  2614. uchar date;

  2616. void init()

  2618. {

  2620.     TMOD= 0x01;

  2622.     TL0 = (65536-50000)/256;        //設置定時初值

  2624.     TH0 = (65536-50000)%256;        //設置定時初值

  2626.     ET0 = 0;

  2628.     TR0 = 0;

  2630.     EA = 1;

  2632. }

  2634. void pp()

  2636. {

  2638.               if(date<=15 && date>0)

  2640.               {

  2642.                             h=1;

  2644.                             if(v<h)

  2646.                             {

  2648.                                           v=h;

  2650.                                           P0=0X01;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2652.                             }

  2654.               }



  2658.               if(date<=30 && date>15)

  2660.               {

  2662.                             h=2;

  2664.                             if(v<h)

  2666.                             {

  2668.                                           v=h;

  2670.                                           P0=0X03;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2672.                             }

  2674.               }

  2676.

  2678.               if(date<=45 && date>30)

  2680.               {

  2682.                             h=3;

  2684.                             if(v<h)

  2686.                             {

  2688.                                           v=h;

  2690.                                           P0=0X07;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2692.                             }

  2694.               }

  2696.               if(date<=60 && date>45)

  2698.               {

  2700.                             h=4;

  2702.                             if(v<h)

  2704.                             {

  2706.                                           v=h;

  2708.                                           P0=0X0F;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2710.                             }

  2712.               }

  2714.               if(date<=75 && date>60)

  2716.               {

  2718.                             h=5;

  2720.                             if(v<h)

  2722.                             {

  2724.                                           v=h;

  2726.                                           P0=0X1F;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2728.                             }

  2730.               }

  2732.               if(date<=90 && date>75)

  2734.               {

  2736.                             h=6;

  2738.                             if(v<h)

  2740.                             {

  2742.                                           v=h;

  2744.                                           P0=0X3F;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2746.                             }

  2748.               }

  2750.               if(date<=105 && date>90)

  2752.               {

  2754.                             h=7;

  2756.                             if(v<h)

  2758.                             {

  2760.                                           v=h;

  2762.                                           P0=0X7F;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2764.                             }

  2766.               }

  2768.               if(date<=130 && date>105)

  2770.               {

  2772.                             h=8;

  2774.                             if(v<h)

  2776.                             {

  2778.                                           v=h;

  2780.                                           P0=0XFF;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;

  2782.                             }

  2784.               }

  2786.               if(date<=145 && date>130)

  2788.               {

  2790.                             h=9;

  2792.                             if(v<h)

  2794.                             {

  2796.                                           v=h;

  2798.                                           P0=0XFF;P4_6=1;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;

  2800.                             }

  2802.               }

  2804.               if(date<=160 && date>145)

  2806.               {

  2808.                             h=10;

  2810.                             if(v<h)

  2812.                             {

  2814.                                           v=h;

  2816.                                           P0=0XFF;P4_6=1;P1_1=1;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;

  2818.                             }

  2820.               }

  2822.               if(date<=175 && date>160)

  2824.               {

  2826.                             h=11;

  2828.                             if(v<h)

  2830.                             {

  2832.                                           v=h;

  2834.                                           P0=0XFF;P4_6=1;P1_1=1;P1_2=1;P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;

  2836.                             }

  2838.               }

  2840.               if(date<=190 && date>175)

  2842.               {

  2844.                             h=12;

  2846.                             if(v<h)

  2848.                             {

  2850.                                           v=h;

  2852.                                           P0=0XFF;P4_6=1;P1_1=1;P1_2=1;P1_3=1;P1_7=0;P1_6=0;P1_5=0;P1_4=0;

  2854.                             }

  2856.               }

  2858.               if(date<=205 && date>190)

  2860.               {

  2862.                             h=13;

  2864.                             if(v<h)

  2866.                             {

  2868.                                           v=h;

  2870.                                           P0=0XFF;P4_6=1;P1_1=1;P1_2=1;P1_3=1;P1_4=1;P1_7=0;P1_6=0;P1_5=0;

  2872.                             }

  2874.               }

  2876.               if(date<=220 && date>205)

  2878.               {

  2880.                             h=14;

  2882.                             if(v<h)

  2884.                             {

  2886.                                           v=h;

  2888.                                           P0=0XFF;P4_6=1;P1_1=1;P1_2=1;P1_3=1;P1_4=1;P1_5=1;P1_7=0;P1_6=0;

  2890.                             }

  2892.               }

  2894.               if(date<=235 && date>220)

  2896.               {

  2898.                             h=15;

  2900.                             if(v<h)

  2902.                             {

  2904.                                           v=h;

  2906.                                           P0=0XFF;P4_6=1;P1_1=1;P1_2=1;P1_3=1;P1_4=1;P1_5=1;P1_6=1;P1_7=0;

  2908.                             }

  2910.               }

  2912.               if(date>235)

  2914.               {

  2916.                             h=16;

  2918.                             if(v<h)

  2920.                             {

  2922.                                           v=h;

  2924.                                           P0=0XFF;P4_6=1;P1_1=1;P1_2=1;P1_3=1;P1_4=1;P1_5=1;P1_6=1;P1_7=1;

  2926.                             }

  2928.               }

  2930. }



  2934. void sl()

  2936. {

  2938.               P3_0=0;//J1

  2940.               P3_1=0;//J2

  2942.               P3_3=0;//J3

  2944.               P3_4=0;//J4

  2946.               P3_5=0;//J5

  2948.               P3_6=0;//J6

  2950.               P3_7=0;//J7

  2952.               P2_0=0;//J8

  2954.               P2_1=0;//J9

  2956.               P2_2=0;//J10

  2958.               P2_3=0;//J11

  2960.               P2_4=0;//J12

  2962.               P2_5=0;//J13

  2964.               P2_6=0;//J14

  2966.               P2_7=0;//J15

  2968.               P4_4=0;//J16

  2970. }



  2974. void main()

  2976. {

  2978.               P4SW =0Xff;



  2982.               P4M0=0xef;//  BIN(11111111);//P2組設置為推挽輸出

  2984.               P4M1=0x00;



  2988.               P1M0=0xff;

  2990.               P1M1=0x00;

  2992.               P1ASF =1;                 //設置P1.0為AD口

  2994.     AUXR1 =BIN(100);

  2996.               init();



  3000.               P0M0=0xff;

  3002.               P0M1=0x00;

  3004.

  3006.               while(1)

  3008.               {

  3010.                             if(moshi==1)dh1();

  3012.                             if(moshi==1)dh2();

  3014.                             if(moshi==1)dh3();

  3016.                             if(moshi==1)dh4();

  3018.                             if(moshi==1)dh5();

  3020.                             if(moshi==1)dh6();

  3022.                             if(moshi==1)dh7();

  3024.                             if(moshi==1)dh8();

  3026.                             if(moshi==1)dh9();

  3028.                             if(moshi==1)dh10();

  3030.

  3032.                             if(moshi==0)

  3034.                             {

  3036.                                           sl();

  3038.                                           key();

  3040.                                           date=STC_ADC();

  3042.                                           pp();

  3044.                                           delay_1ms(2);

  3046.                             }

  3048.               }

  3050. }



  3054. void InitTimer0() interrupt 1  // 1毫秒@11.0592MHz

  3056. {

  3058.     TL0 = (65536-10000)/256;        //設置定時初值

  3060.     TH0 = (65536-10000)%256;        //設置定時初值

  3062.               t++;

  3064.               if(t==3)

  3066.               {

  3068.                             t=0;

  3070.                             if(v==0);

  3072.                             else v--;



  3076.                             if(v==16){P1_7=1;}

  3078.                             if(v==15){P1_7=0;}

  3080.                             if(v==14){P1_7=0;P1_6=0;}

  3082.                             if(v==13){P1_7=0;P1_6=0;P1_5=0;}

  3084.                             if(v==12){P1_7=0;P1_6=0;P1_5=0;P1_4=0;}

  3086.                             if(v==11){P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;}

  3088.                             if(v==10){P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;}

  3090.                             if(v==9) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;}

  3092.                             if(v==8) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;}

  3094.                             if(v==7) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X7F;}//

  3096.                             if(v==6) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X3F;}//

  3098.                             if(v==5) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X1F;}//

  3100.                             if(v==4) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X0F;}//

  3102.                             if(v==3) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X07;}//

  3104.                             if(v==2) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X03;}//

  3106.                             if(v==1) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X01;}//

  3108.                             if(v==0) {P1_7=0;P1_6=0;P1_5=0;P1_4=0;P1_3=0;P1_2=0;P1_1=0;P4_6=0;P0=0X00;}//

  3110.               }

  3112. }
復制代碼


</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</h)
</q;i++)

評分

參與人數 1黑幣 +1 收起 理由
芒果Oo + 1 很給力！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:200896 發表于 2017-5-21 20:20 | 只看該作者
這個程序下載到單片機里可以亮嗎？
回復

使用道具 舉報

板凳
ID:296403 發表于 2018-4-27 16:41 | 只看該作者
請問有改程序所對應的仿真圖嗎

回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 久久久123 | 中文字幕人成乱码在线观看 | 啪啪免费网站 | 91亚洲精品在线 | 久久精品视频在线播放 | 亚洲免费在线观看视频 | 亚洲免费网站 | 中文字幕av在线 | 日日爱夜夜操 | 成人在线影视 | 中文字幕视频在线 | 99久久国产综合精品麻豆 | 国产日韩中文字幕 | 黄色毛片黄色毛片 | 欧美一级三级在线观看 | 国产精品96久久久久久 | 日韩成人av在线 | 中文字幕 国产精品 | 日韩欧美一区二区三区在线播放 | 成人午夜在线视频 | 欧美综合色| 日韩成人免费视频 | 一区二区三区欧美 | 国产精品久久av | 免费在线看a | 亚洲成人福利 | 99精品视频在线观看 | 亚洲国产精品一区二区久久 | 精品国产aⅴ | 国产视频久久久 | 九九综合 | 国产精品久久久久aaaa九色 | 欧美成人免费在线 | 亚洲免费久久久 | 成人乱人乱一区二区三区软件 | 99久久婷婷国产精品综合 | 一区二区三区精品在线视频 | 美女天天干天天操 | 午夜三区 | 91污在线 | 久久久久久网站 |
