LCD12864怎么實現任意位置顯示字符或漢字？

ID:165046 · 發表于 2017-3-7 22:27

如題，怎么在帶字庫的LCD12864中任意位置顯示漢字或字符（大小可變），本人新手，請不吝賜教，盡可能詳細說明！謝謝

ID:151348 · 發表于 2017-3-8 10:29

本帖最后由 imxuheng 于 2017-3-8 20:47 編輯

1.大小可調
字庫里的字符大小應該是固定的，你要是實現大小可調就要用到字模提取軟件，把字符轉換為像素點。
2. 任意位置顯示
#include<reg52.h> //包含單片機寄存器的頭文件
sbit RS=P2^2; //寄存器選擇位，將RS位定義為P2.2引腳
sbit RW=P2^3; //讀寫選擇位，將RW位定義為P2.3引腳
sbit EN=P2^4;    //使能信號位，將E位定義為P2.4引腳
unsigned char table[]=" 你好 ";
unsigned char code digit[ ]={"0123456789"}; //定義字符數組顯示數字

void read_busy()       //讀忙標志
{
      RS=0;
      RW=1;
      EN=1;
      while(P0 & 0x80);
      EN=0;
}

void delay(unsigned int i)       //延時函數
{
      while(--i);
}
void Write_LCD_command(unsigned char value) //寫命令函數
{
      read_busy();       //每次讀寫前都要驚醒“忙”判斷
      RS=0;
      RW=0;
      delay(200);
      EN=1;                      //EN從1---0鎖存有效數據
      P0=value;
      delay(200);
      EN=0;
}
void Write_LCD_data(unsigned char value)//寫數據函數
{
      read_busy();       //每次讀寫前都要驚醒“忙”判斷
      RS=1;
      RW=0;
      delay(200);
      EN=1;                      //EN從1---0鎖存有效數據
      P0=value;
      delay(200);
      EN=0;
}

void init_LCD()       //LCD12864初始化
{
      delay(4000);
      Write_LCD_command(0x30);//8位數據格式，基本指令顯示
      delay(100);                               //延時時間
      Write_LCD_command(0x30);//8位數據格式，基本指令顯示
      delay(37);
      Write_LCD_command(0x0C);//開顯示、關閉光標
      delay(100);
      Write_LCD_command(0x01);//清屏指令
      delay(10000);                      //延時
      Write_LCD_command(0x06);//設置顯示點：指針自加1
}
//*************************************************
//以上是我測溫程序的顯示驅動部分，下面給你實現任意位置顯示的程序
//*************************************************
void main()
{
      unsigned int num;
      init_LCD()       //LCD12864初始化
      while(1)
   {
      for(num=0;num<4;num++)//2個漢字
      {
            Write_LCD_command(0x90);//根據需要改變數值從而實現不同位置顯示，看看12864的手冊就知道了
            Write_LCD_data(table[num]);
            delay(10000);
      }
      }
}

ID:113415 · 發表于 2017-3-8 14:56

所謂的“任意位置顯示漢字”，困難很大，這是由點陣驅動芯片的構造決定的。比如普通顯示一個漢字，橫向16個點組成一行，然后從上到下又16行。你的控制精度只能達到1個點，甚至一行就是極限了，不會更小了。

ID:149451 · 發表于 2017-3-8 15:34

如果想所謂“任意”，應該是指某字“基準點”，那么問題是你想呈現多大的字？按規矩講通常是8*8、16*16或倍數的大小，如果以圖片方式呈現，那就比較機動，位置大小較隨意，但麻煩的很，

ID:165046 · 發表于 2017-3-8 16:20

baofu 發表于 2017-3-8 14:56
所謂的“任意位置顯示漢字”，困難很大，這是由點陣驅動芯片的構造決定的。比如普通顯示一個漢字，橫向16個 ...

嗯，謝謝，我也正是被這個難住的！

ID:165046 · 發表于 2017-3-8 16:21

w1179benp 發表于 2017-3-8 15:34
如果想所謂“任意”，應該是指某字“基準點”，那么問題是你想呈現多大的字？按規矩講通常是8*8、16*16或倍 ...

取模之后，如何運用，地址書寫還是不很順手！

ID:165046 · 發表于 2017-3-9 16:09

imxuheng 發表于 2017-3-8 10:29
1.大小可調
字庫里的字符大小應該是固定的，你要是實現大小可調就要用到字模提取軟件，把字符轉換為像 ...

謝謝高手指點，我下來再好好領悟一下！

ID:54992 · 發表于 2017-3-11 10:45

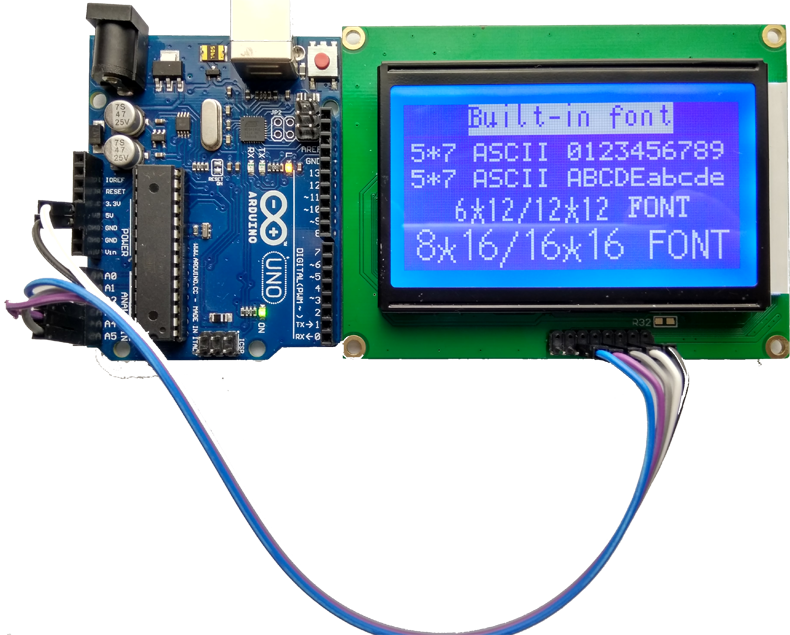

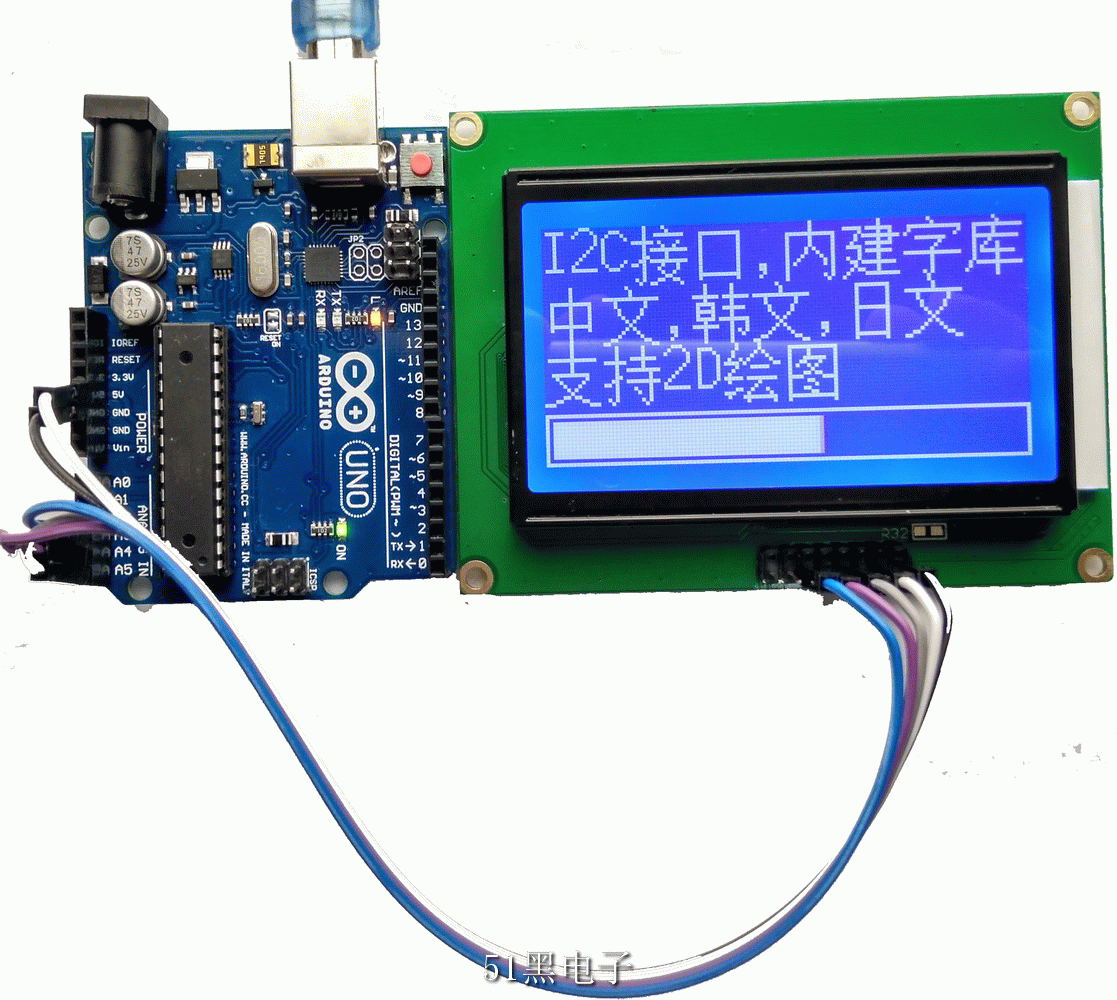

支持任意位置顯示字符，自帶中英文字庫，希望能為你提供幫助。

ID:154576 · 發表于 2017-5-3 23:39

學習了，非常感謝

ID:141361 · 發表于 2017-5-16 12:44

最近我也在使用12864屏，但是發現一個問題，這屏幕自帶字庫，意思就是你給他什么東西他就顯示什么，而不用編碼，他有三種字庫，，分別是半寬的HCGROM字型、CGRAM字型及中文CGROM字型。三種字型的選擇，由在DDRAM中寫入的編碼選擇，各種字型詳細編碼如下：顯示半寬字型：將一位字節寫入DDRAM中，范圍為02H-7FH的編碼。我想顯示半寬字形的字符，也就是英文或者數字已經一些特殊符號，反正是他給出的編碼，但是這想在任意一行（0-3）的任意一個位置（0-15），數據手冊上說可以指定兩種地址計數器的位置，一種是DDRAM，這種是顯示漢字，每個位置顯示一個漢字，所以每行的位置實際只有8個，比如第一行就是0x80-0x87，但是還有一種字符地址就是每行有16個位置的，按照數據手冊上來說是0x40-0x4f,但是我設置來顯示卻沒有任何反應，不知樓主能否解答一下

ID:87089 · 發表于 2018-2-25 21:01

同樓上問，半寬字型的地址怎么設置？

ID:953055 · 發表于 2021-7-14 22:07

彼岸曼珠沙華發表于 2018-2-25 21:01
同樓上問，半寬字型的地址怎么設置？

同問

ID:950257 · 發表于 2021-7-15 07:52

不可能隨意，分辨率的像素點是固定在每個地方的，一般規矩是8*8、16*16或倍數的大

ID:939710 · 發表于 2021-7-15 09:22

如果想要任意位置其實要像 oled 12864那樣自己導入字庫和掃描函數好一點

ID:517951 · 發表于 2021-7-15 11:32

黑白屏和彩屏不同，黑白屏是一個字節對應8個像素，彩屏是2個字節或3個字節對應一個像素。因此彩屏可以做到任意位置顯示漢字。黑白屏本來就是低頻率工作的如51單片機驅動工作，做到任意像素要做位移處理，加重單片機負擔，會使得漢字顯示速度更加慢。
