單片機數字頻率計仿真設計0~9000hz 數碼管顯示帶源碼

ID:140725 · 發表于 2017-3-17 23:21

今天給51黑電子論壇的朋友們分享一個51單片機做的數字頻率計，用數碼管顯示，有詳細的程序代碼.

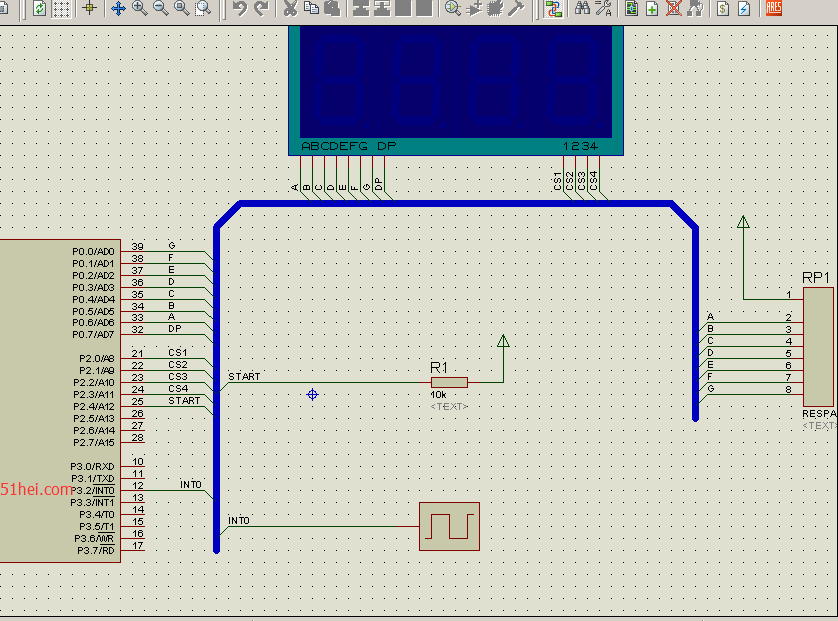

仿真原理圖如下：

部分單片機源碼預覽：
freCountMain.c文件：

/*************************************************************************
*實例名稱：頻率計
*實例說明：實現0~9000hz頻率計的統計
*作者：yd
*時間：09.06.20
*************************************************************************/
#include "target.h"
#include "led.h"
uchar displayBuff[4]={'0','0','0','0'}; //數碼管顯示緩沖區,千,百,十,個
const uchar displayMode=0x00; //后四位分別對應緩沖區中每位的數據類型,1為任意字符顯示,0為數字顯示
void main()
{
uint get_fre;
target_init();
init_led();
sei();
while(1)
{
get_fre=get_fre_number();
if(get_fre/1000<0x0A)
{
displayBuff[0]=get_fre/1000+'0'; //計算頻率千位,放在緩沖區第0位
}
displayBuff[1]=(get_fre/100)%10+'0'; //計算頻率百位,放在緩沖區第1位
displayBuff[2]=(get_fre%100)/10+'0'; //計算頻率十位,放在緩沖區第2位
displayBuff[3]=get_fre%10+'0'; //計算頻率個位,放在緩沖區第3位
ledSweepDisplay(displayBuff,displayMode,0x04);//循環顯示數碼管緩沖區中數據
}
}

復制代碼

led.c文件：

#define LED_GLOBAL 1
#include "led.h"
/*******************************************************************************************
*函數名稱：delay_us(uint us)
*函數功能：實現微秒級的延時
*函數入口：us,延時函數循環后期數
*函數出口：無
*******************************************************************************************/
void delay_us(uint us)
{
uint i;
while(us--)
{
for(i=0;i<100;i++);
}
}
/*******************************************************************************************
*函數名稱：led_init(void)
*函數功能：四位七段數碼管顯示初始化
*函數入口：無
*函數出口：無
*******************************************************************************************/
void init_led(void)
{
LED=segLedCode[0];
LED_CS1=0;
LED_CS2=0;
LED_CS3=0;
LED_CS4=0;
}
/*******************************************************************************************
*函數名稱：ledWrite(uchar c,uchar n,uchar mod)
*函數功能：對一組數碼管的某一位進行短暫顯示
*函數入口：c,要顯示的數據;n,顯示一組數碼管中的第n位;mod,c的數據形式
*函數出口：無
*說明：當mod==DIGITAL時,c為數字0~9的ANCII碼形式，此時在n位數碼管上顯示想用數字
當mod==CHARACTER,直接將c輸出數據口
*******************************************************************************************/
void ledWrite(uchar c,uchar n,uchar mod)
{
if(CHARACTER==mod)
{
LED=c;
}
else if(DIGITAL==mod)
{
if((c-'0')<0x0a)
{
LED=segLedCode[c-'0'];
}
else
{
LED=segLedCode[0];
}
}
switch(n)
{
case 0x01:
{
LED_CS1=0;
delay_us(10);
LED_CS1=1;
break;
}
case 0x02:
{
LED_CS2=0;
delay_us(10);
LED_CS2=1;
break;
}
case 0x03:
{
LED_CS3=0;
delay_us(10);
LED_CS3=1;
break;
}
case 0x04:
{
LED_CS4=0;
delay_us(10);
LED_CS4=1;
break;
}
default:
break;
}
}
/*******************************************************************************************
*函數名稱：ledSweepDisplay(uchar *segCode,uchar segCodeMod,uchar segNumber)
*函數功能：循環在數碼管上顯示緩沖區中的數據
*函數入口：segCode,指向顯示緩沖區中的指針;segCodeMod,0~7位為1或0標示1~8位數碼管顯示的數據的類型（DIGITAL或者CHARACTER);segNumber,代表要顯示數碼管的位數
*函數出口：無
*說明：本函數主要實現將顯示緩沖區中的數據在數碼管上顯示出來
*******************************************************************************************/
void ledSweepDisplay(uchar *segCode,uchar segCodeMod,uchar segNumber)
{
uchar segCount;
for(segCount=0;segCount<segNumber;segCount++)
{
if(segCodeMod&0x01) /*1代表此處顯示任意字符 */
{
ledWrite(segCode[segCount],segCount+1,CHARACTER);
}
else
{
ledWrite(segCode[segCount],segCount+1,DIGITAL);
}
segCodeMod=segCodeMod>>1;
}
}

復制代碼

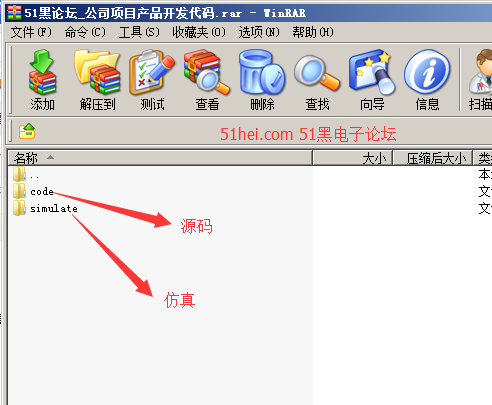

全部資料下載（含仿真工程文件和完整代碼而且經過51hei.com測試通過）：

數字頻率計.rar (20.4 KB, 下載次數: 98)
