單片機控制16*16LED點陣屏顯示"你好"中文字符 帶仿真和代碼

[復制鏈接]
ID:140725 發表于 2017-4-4 03:51 | 顯示全部樓層 |閱讀模式

51單片機做的16*16LED點陣屏，可以顯示“你好”2個字，仿真圖如下：
0.png 0.png


電子屏的單片機源代碼：
  1. #include<reg52.h>
  2. #define  uchar unsigned char
  3. #define  uint unsigned int

  5. uchar code col[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

  7. uchar code row[][32]={
  8. {0x80, 0x00,
  9. 0x40, 0x00,
  10. 0xf0, 0x7f,
  11. 0x2c, 0x00,
  12. 0x43, 0x10,
  13. 0x20, 0x0c,
  14. 0x98, 0x03,
  15. 0x0f, 0x21,
  16. 0x0a, 0x40,
  17. 0xe8, 0x3f,
  18. 0x08, 0x00,
  19. 0x88, 0x00,
  20. 0x28, 0x03,
  21. 0x1c, 0x1c,
  22. 0x08, 0x08,
  23. 0x00, 0x00 },    //顯示字碼：你

  25. {0x10, 0x80,
  26. 0x10, 0x43,
  27. 0xf0, 0x22,
  28. 0x1f, 0x14,
  29. 0x10, 0x0c,
  30. 0xf0, 0x73,
  31. 0x80, 0x20,
  32. 0x82, 0x00,
  33. 0x82, 0x40,
  34. 0x82, 0x80,
  35. 0xf2, 0x7f,
  36. 0x8a, 0x00,
  37. 0x86, 0x00,
  38. 0x82, 0x00,
  39. 0x80, 0x00,
  40. 0x00, 0x00}       //顯示字碼：好


  43. };
  44.

  46. void delayms(uint t)                           //每1延時1ms
  47. {
  48.      uint x,y;
  49.      for(x=t;x>0;x--)
  50.          for(y=124;y>0;y--);
  51. }

  53. void display(uint n)          //n為顯示字碼的序數
  54. {
  55.      uint i,j;
  56.          for(j=0;j<10;j++)
  57.      for(i=0;i<16;i++)
  58.          {
  59.              if(i<8) P2=col[i],P3=0xff;
  60.                  else  P2=0xff, P3=col[i-8];
  61.              P0=row[n][2*i];
  62.                  P1=row[n][2*i+1];
  63.                  delayms(3);
  64.          }
  65. }


  68. void main()
  69. {
  70.      while(1)

  72.
復制代碼

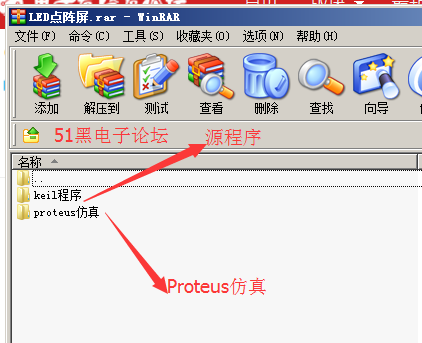

下載：
LED點陣屏.rar (46 KB, 下載次數: 94)

回復

使用道具 舉報

ID:343169 發表于 2018-6-1 21:56 | 顯示全部樓層
感謝分享！！！
回復

使用道具 舉報

ID:359229 發表于 2018-6-26 12:19 | 顯示全部樓層
謝謝分享 正在學習單片機
回復

使用道具 舉報

ID:907140 發表于 2021-10-12 15:05 | 顯示全部樓層
第一個數組的里面的元素怎么來的
