紅外線遙控Proteus仿真電路（發射 接收程序）

  [復制鏈接]
ID:188487 發表于 2017-4-12 10:21 | 顯示全部樓層 |閱讀模式
紅外線遙控Proteus仿真電路（發射 接收程序）

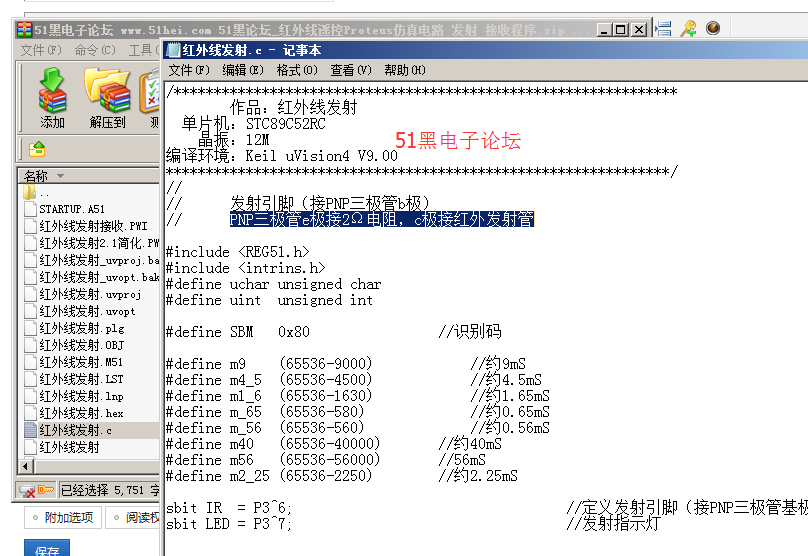

紅外發射編碼程序
紅外發射解碼程序

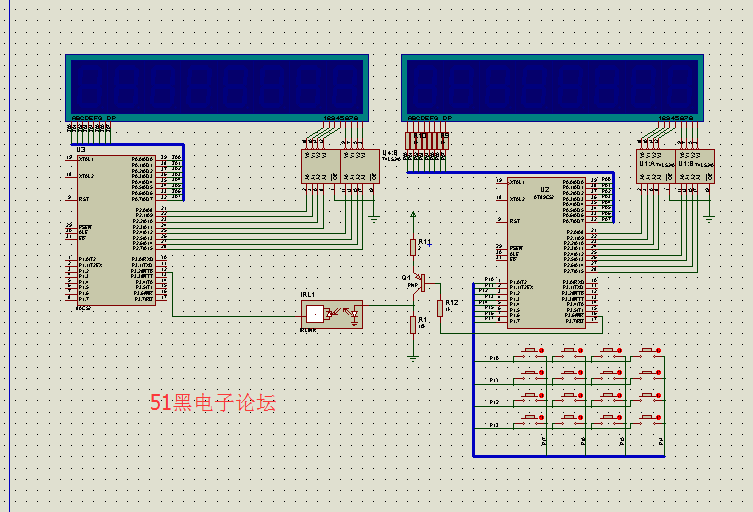

proteus的紅外遙控的仿真原理圖

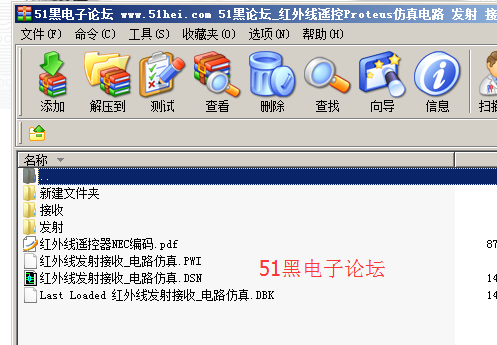

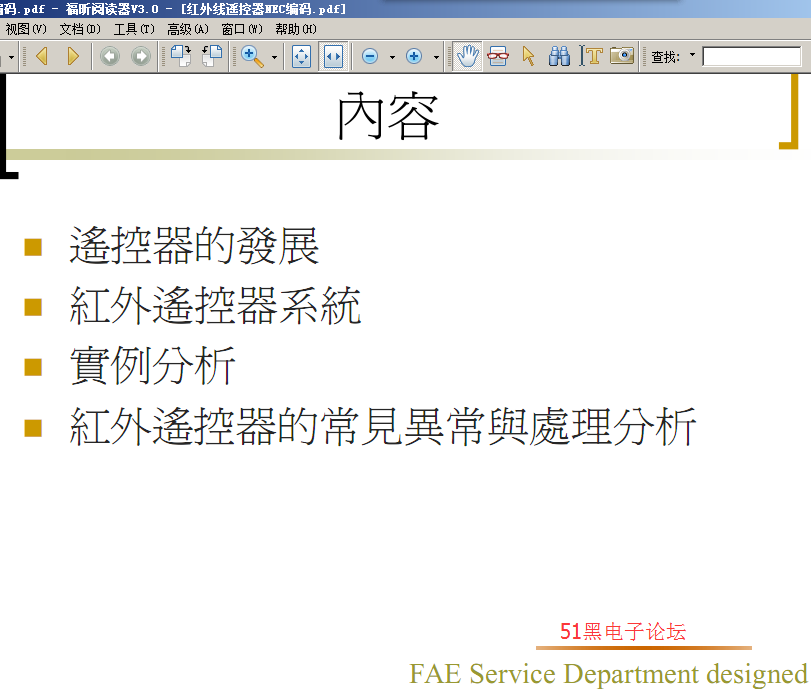

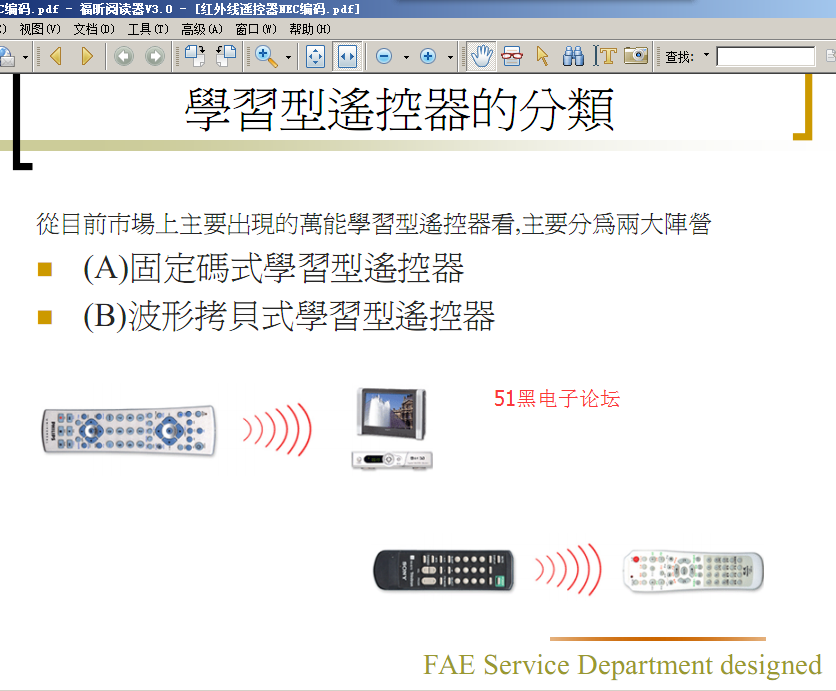

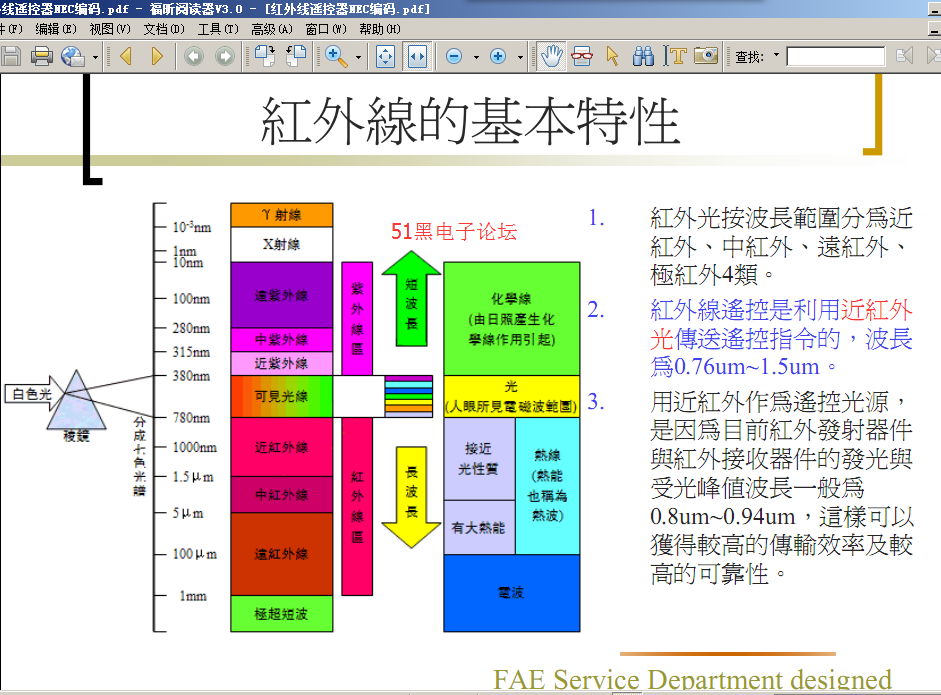

壓縮包里面這個文檔詳細介紹了紅外遙控這個技術的方方面面：
0.png 0.png 0.png


  1. 格力空調遙控器(YB0F2)解碼
  2.     CUP:STC89C52RC     晶振：11.0569MHz
  3.     直接由串口輸出      波特率：57600
  4. ************************************   說 明 **********************************************
  5. 解碼方式：
  6. 以一個9ms的低電平和4.5ms的高電平為引導碼，后跟35位二進制代碼 接著0.565ms低電平和20MS高電平跟32位二進制代碼
  7. 前4個字節每個字節為8位，中間1個字節只有3位，接著為20MS高電平，跟后4個字節每個字節為8位
  8.     以低電平為0.565ms、高電平為0.56ms、 周期為1.125ms的組合表示"0"；
  9.     以低電平為0.565ms、高電平為1.685ms、周期為2.25ms的組合表示"1"。;
  10. 注意：經過紅外接收頭解調后單片機接收到的高低電平是和遙控器發射時是相反的一個過程
  11. * 兼容 1T-12T單片機中斷方式紅外接收數據，并通過串口發送
  12. 程序編輯： lbq691477940         22/07/2011
  13. /*******************************************************************************************/
  14. /*******************************************************************************************/
  15. #include <reg52.h>
  16. typedef unsigned char uint8;
  17. sbit Ir_Pin = P3^2;
  18. uint8 Ir_Buf[9]; //用于保存解碼結果
  19. /*******************************************************************************************
  20. * 外部中斷0初始化
  21. /*******************************************************************************************/
  22. void int1_init(void)
  23. {
  24. IT0 = 1; //下降沿有效
  25. EX0 = 1;
  26. EA = 1;
  27. }
  28. /*******************************************************************************************
  29. * UART初始化1 l2 N5 e* e; }
  30. * 波特率：9600   波特率：57600
  31. /*******************************************************************************************/
  32. void uart_init(void)
  33. {
  34.     TMOD = 0x21;
  35.     /* SCON = 0x50;
  36.     TH1 = 0xFD;   //9600bps @ 11.0592MHz
  37.     TL1 = 0xFD;
  38.     TR1 = 1;
  39. SCON = 0x50;
  40. PCON |= 0x80;
  41. TH1 = 0xff;     //57600bps @ 11.0592MHz;
  42. TL1 = 0xff;
  43. TR1 = 1;
  44. }
  45. /******************************   延時21ms子程序   ************************************
  46. void delay21ms(void)
  47. {
  48.     uint8 a,b;
  49.     for(b=150;b>0;b--)
  50.         for(a=63;a>0;a--);
  51. }
  52. /*******************************************************************************************/
  53. /*******************************************************************************************
  54. * UART發送一字節
  55. /*******************************************************************************************/
  56. void UART_Send_Byte(uint8 dat)
  57. {
  58. SBUF = dat;
  59. while (TI == 0);
  60. TI = 0;
  61. }
  62. /*******************************************************************************************
  63. * 獲取低電平時間/
  64. /*******************************************************************************************/
  65. unsigned int Ir_Get_Low()
  66. {
  67. TL0 = 0;
  68. TH0 = 0;
  69. TR0 = 1;
  70. while (!Ir_Pin && (TH0 & 0x80)==0);//一直計到Ir_Pin不等0與計到大于1.085*32768=35553.28us
  71. TR0 = 0;
  72. return (TH0 * 256 + TL0); //返回T1 高八位和低八位計數值
  73. }
  74. /*******************************************************************************************
  75. * 獲取高電平時間
  76. /*******************************************************************************************/
  77. unsigned int Ir_Get_High()
  78. {
  79. TL0 = 0;
  80. TH0 = 0;
  81. TR0 = 1;



  85. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

下載：
51黑論壇_紅外線遙控Proteus仿真電路 發射 接收程序.zip (969.31 KB, 下載次數: 446)
回復

使用道具 舉報

ID:189277 發表于 2017-4-13 17:53 | 顯示全部樓層
感謝樓主熱心分享
回復

使用道具 舉報

ID:191450 發表于 2017-5-1 08:33 | 顯示全部樓層
感謝樓主熱心分享
回復

使用道具 舉報

ID:185845 發表于 2017-6-21 20:20 | 顯示全部樓層
為什么不用屏幕小點的LED？
回復

使用道具 舉報

ID:253421 發表于 2017-11-29 23:00 | 顯示全部樓層
為什么我的只能顯示發送端，接收端沒有任何反應
回復

使用道具 舉報

ID:56505 發表于 2018-2-23 23:00 | 顯示全部樓層
參考參考
回復

使用道具 舉報

ID:311765 發表于 2018-5-10 18:00 來自手機 | 顯示全部樓層
zhanghuiting 發表于 2017-11-29 23:00
為什么我的只能顯示發送端，接收端沒有任何反應

怎么解決的？
回復

使用道具 舉報

ID:444589 發表于 2019-1-2 17:07 | 顯示全部樓層
感謝樓主的分享
回復

使用道具 舉報

ID:530128 發表于 2019-6-7 01:50 | 顯示全部樓層
感謝樓主的分享
回復

使用道具 舉報

ID:562076 發表于 2019-6-13 20:22 | 顯示全部樓層
感謝分享
回復

使用道具 舉報

ID:577475 發表于 2019-7-3 22:49 | 顯示全部樓層
我這有個其他類型的，可以參考下，一起使用

紅外無線通信.zip

146.29 KB, 下載次數: 42, 下載積分: 黑幣 -5

回復

使用道具 舉報

ID:385637 發表于 2019-7-4 09:32 | 顯示全部樓層
謝謝樓主分享，剛好在找類似程序
回復

使用道具 舉報

ID:691914 發表于 2020-2-11 04:50 | 顯示全部樓層
感謝樓主
回復

使用道具 舉報

ID:693584 發表于 2020-2-17 15:45 | 顯示全部樓層
很有用，贊一個
回復

使用道具 舉報

ID:694520 發表于 2020-2-18 00:07 | 顯示全部樓層
紅外線遙控Proteus仿真電路（發射 接收程序）
回復

使用道具 舉報

ID:298008 發表于 2020-2-18 20:32 | 顯示全部樓層
謝謝樓主分享！！！
回復

使用道具 舉報

ID:700878 發表于 2020-3-23 11:28 | 顯示全部樓層
感謝樓主分享，很實用！
回復

使用道具 舉報

ID:502152 發表于 2020-4-15 11:42 | 顯示全部樓層
學習ing
回復

使用道具 舉報

ID:743069 發表于 2020-5-4 21:00 | 顯示全部樓層
感謝樓主的分享
回復

使用道具 舉報

ID:596862 發表于 2020-6-25 10:23 | 顯示全部樓層
這個對版本有要求嘛
回復

使用道具 舉報

ID:1007421 發表于 2022-3-31 16:50 | 顯示全部樓層
感謝樓主熱心分享速
回復

使用道具 舉報
