為什么我的LCD1602只顯示第一行黑格子？單片機仿真可是都可以顯示的

ID:174394 · 發表于 2017-4-20 01:43

為什么我的LCD1602只顯示第一行黑格子？單片機proteus仿真可以的，出現什么問題了？那些RW RS E和D0~D7都接對了

ID:96682 · 發表于 2017-4-20 07:46

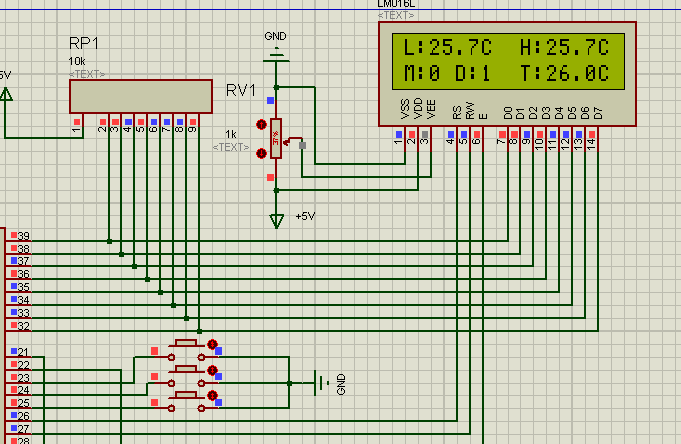

板子沒查出半點問題后，再?lài)L試去調節對比度，上圖的電位器是不是偏小了些

ID:70330 · 發表于 2017-4-20 08:19

這種問題，一個是硬件問題，一個是程序問題，程序問題很可能是時序不對，如果是在網上下的現成的好用的程序，，要注意單片機是1T還是12T的，可以試試增加延時

ID:191485 · 發表于 2017-4-20 08:39

我來混經驗

ID:190961 · 發表于 2017-4-20 09:44

是不是LCD的問題

ID:111634 · 發表于 2017-4-20 09:54

proteus仿真可以，實際電路不行，那就是實際電路硬件問題。請檢查線路連接、元件和焊接，不要放過每個細節，特別是初學者。

ID:151348 · 發表于 2017-4-20 10:01

只能是線路的問題，我之前也有遇到過類似的問題，但我是通過改程序的方式。。。。

ID:154092 · 發表于 2017-4-20 10:14

你可能需要用示波器看一下時序是否正確?

ID:174394 · 發表于 2017-4-20 10:29

billtest36 發表于 2017-4-20 10:14
你可能需要用示波器看一下時序是否正確?

怎么看？小白求過程

ID:191542 · 發表于 2017-4-20 10:55

先搞清楚自己的試驗板和液晶的電路圖和元件參數，

ID:191542 · 發表于 2017-4-20 10:56

p0口有上拉電阻嗎

ID:111634 · 發表于 2017-4-20 18:37

本帖最后由 zl2168 于 2017-4-20 18:39 編輯

實例67 LCD1602顯示屏顯示

先Proteus仿真一下，確認有效。

實例61 LCD1602顯示屏顯示.rar (49.26 KB, 下載次數: 26)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1。書中電路和程序設計有詳細說明，程序語句條條有注解。
