求大神幫忙解釋，希望可以詳細一點

ID:193395 · 發表于 2017-5-11 13:13

#include "std_for_wym.h"

void LCDWriteCom(unsigned char com)
{
RS_L;
RW_L;
READ_DATA = com;
EN_H;
DelayMs(5);
EN_L;
}
void LCDWriteData(unsigned char dat)
{
RS_H;
RW_L;
READ_DATA = dat;
EN_H;
DelayMs(5);
EN_L;
}
/*******************************************************************************
**函數名稱：LCD_Write_str()
**函數功能：在LCD上寫入一串字符
**輸入口：hang : 要寫入的行，add 要寫入列 *s要寫入的指針數組
**輸出口：無
**返回值：無
**備注：strlen()是引用庫函數string.h  ,可以求出數組的長度
**日期：2014.2.22
*******************************************************************************/
void LcdWriteStr(unsigned char hang,unsigned char add,char*s)
{
unsigned char i;
unsigned char length = 0;
if(hang==1)
LCDWriteCom(0x80+add);
else
LCDWriteCom(0x80+0x40+add);
length = strlen(s);
for(i=0;i<length;i++)
   LCDWriteData(*s++);       //指針?biāo)屯陻?shù)據后自加一
}

//能像printf一樣使用
void Lcd1602Printf( unsigned char x, unsigned char y, unsigned char *p,...)
{
char idata LcdBuf[17];
  va_list ap;
  va_start(ap, p);
vsprintf(LcdBuf,p,ap);
va_end(ap);
  LcdWriteStr(x,y,LcdBuf);
}

void Init_1602(void)
{
   LCDWriteCom(0x38);
   LCDWriteCom(0x0c);
   LCDWriteCom(0x06);
   LCDWriteCom(0x01);
   DelayMs(2);
}

ID:111634 · 發表于 2017-5-11 18:46

本帖最后由 zl2168 于 2017-5-11 21:47 編輯

我的程序上句句有注釋，與你的也差不多，你去對照理解。

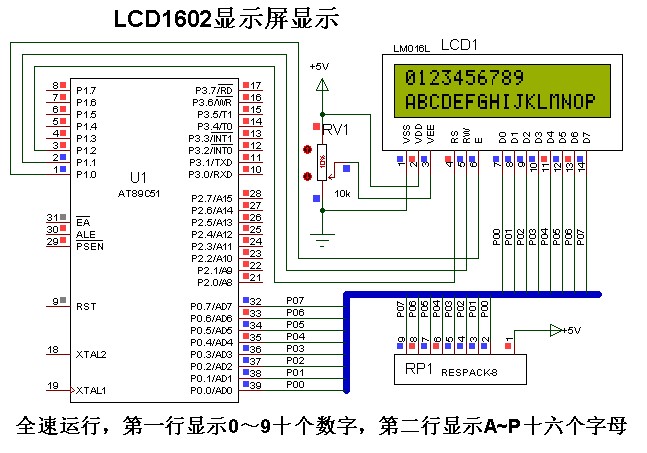

實例67 LCD1602顯示屏顯示

實例61 LCD1602顯示屏顯示.rar (49.26 KB, 下載次數: 15)

先Proteus仿真一下，確認有效。

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1。書中電路和程序設計有詳細說明，程序語句條條有注解。

仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。到圖書館借，或到新華書店翻閱，或到網上書店打折購買。

ID:472242 · 發表于 2019-2-8 00:42

視頻多看看,都是基礎
