單片機8X8點陣資料包下載 含原理圖 仿真 左移與靜止顯示程序代碼

[復制鏈接]
ID:199402 發表于 2017-5-11 13:25 | 顯示全部樓層 |閱讀模式

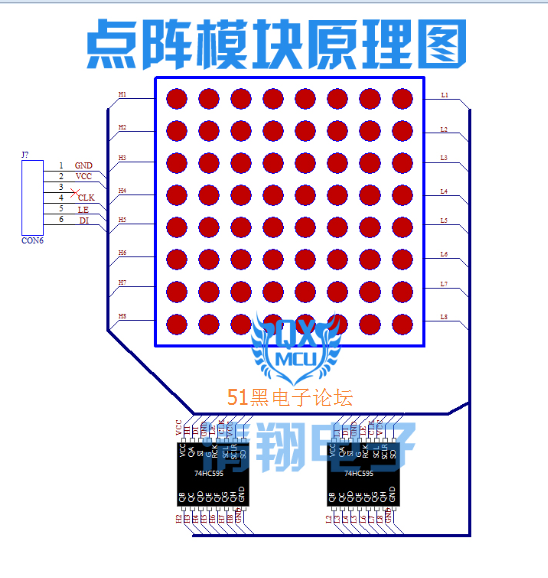

8X8點陣原理圖

仿真圖：
0.png 0.png

單片機源程序如下（左移顯示）:
  1. /*********************************************************************************
  2. * 【作    者】： 清翔電子
  3. * 【聲    明】： 此程序僅用于學習與參考，引用請注明版權和作者信息！
  4. * 【函數功能】： 8*8點陣動態顯示，箭頭左移。
  5. * 【使用說明】： 兼容1602接口，使用時請把點陣1腳至6腳對應接到1602 1腳至6腳，
  6. 使用QX-MCS51開發板可以直接燒寫此程序，無需修改接口。

  8. **********************************************************************************/

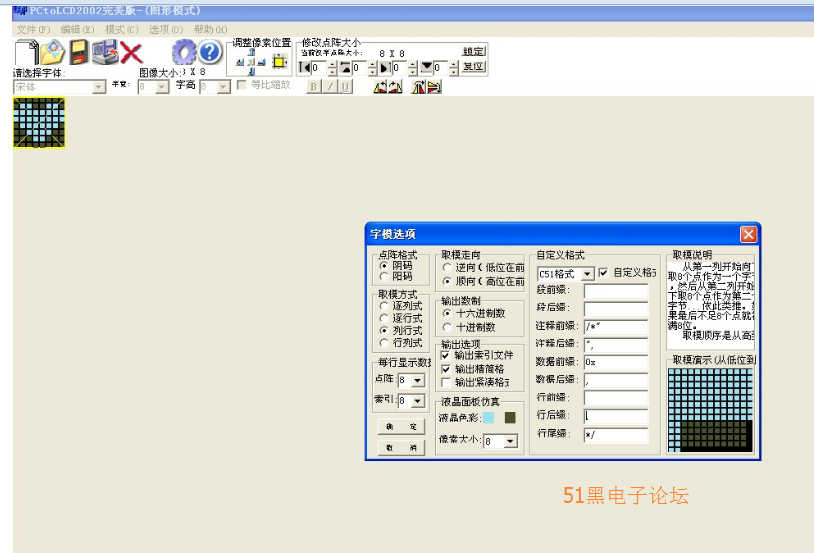

  9. #include "main.h"

  11. //定義變量
  12. unsigned char temp = 0xfe;
  13. unsigned char KEY_NUM = 0;

  15. unsigned char Display_word[24] = {
  16. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  17. 0x10,0x38,0x54,0x10,0x10,0x10,0x10,0x10,        //箭頭
  18. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,


  21. };

  23. //****************************************************
  24. //主函數
  25. //****************************************************
  26. void main()
  27. {
  28.         unsigned int i;
  29.         unsigned char j,k;
  30.         while(1)
  31.         {
  32.                 for(j = 0 ; j < 16 ; j++)
  33.                 {
  34.                         for(i = 0 ; i < 50 ; i++)
  35.                         {
  36.                                 temp = 0x7f;
  37.                                 for(k = 0 ; k < 16 ; k++)                //一個字母4BYTE
  38.                                 {
  39.                                         Send_Byte(temp);                        //列選擇
  40.                                         Send_Byte(Display_word[j+k]);                        //數據
  41.                                         LEDARRAY_LAT = 1;                                        //鎖存數據
  42.                                         _nop_();
  43.
  44.                                         LEDARRAY_LAT = 0;
  45.                                         _nop_();
  46.                                         temp = (temp>>1)|0x80;
  47.                                 }
  48.                         }
  49.                 }
  50.         }
  51. }

  53. //****************************************************
  54. //發送一個字節數據
  55. //****************************************************
  56. void Send_Byte( unsigned char dat)
  57. {
  58.         unsigned char i;
  59.         LEDARRAY_CLK = 0;
  60.         _nop_();
  61.         LEDARRAY_LAT = 0;
  62.         _nop_();

  64.         for( i = 0 ; i < 8 ; i++ )
  65.         {
  66.                 if( dat&0x01 )
  67.                 {
  68.                         LEDARRAY_DI = 1;
  69.                 }
  70.                 else
  71. ……………………

  73. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼
靜止顯示：
  1. /*********************************************************************************
  2. * 【編寫時間】： 2014年3月5日
  3. * 【作    者】： 清翔電子&51hei
  4. * 【聲    明】： 此程序僅用于學習與參考，引用請注明版權和作者信息！
  5. * 【函數功能】： 8*8點陣靜態顯示"親"與心形符號
  6. * 【使用說明】： 兼容1602接口，使用時請把點陣1腳至6腳對應接到1602 1腳至6腳，
  7. 使用QX-MCS51開發板可以直接燒寫此程序，無需修改接口。

  9. **********************************************************************************/
  10. #include "main.h"

  12. //定義變量
  13. unsigned char temp = 0xfe;
  14. unsigned char KEY_NUM = 0;

  16. unsigned char Display_word[4][4] = {
  17. 0x00,0x48,0x2A,0x8E,0xFB,0x0E,0x2A,0x48, //親
  18. 0x0C,0x1E,0x3E,0x7C,0x7C,0x3E,0x1E,0x0C, //心
  19. };



  23. //****************************************************
  24. //主函數
  25. //****************************************************
  26. void main()
  27. {
  28.         unsigned int i;
  29.         unsigned char j,k;
  30.         while(1)
  31.         {
  32.                 for(i = 0 ; i < 1000 ; i++)
  33.                 {
  34.                         temp = 0x7f;
  35.                         for(j = 0 ; j < 2 ; j++)                //顯示前兩個字母
  36.                         {
  37.                                 for(k = 0 ; k < 4 ; k++)                //一個字母4BYTE
  38.                                 {
  39.                                         Send_Byte(temp);                        //列選擇
  40.                                         Send_Byte(Display_word[j][k]);                        //行數據
  41.                                         LEDARRAY_LAT = 1;                                        //鎖存數據
  42.                                         _nop_();
  43.
  44.                                         LEDARRAY_LAT = 0;
  45.                                         _nop_();
  46.                                         temp = (temp>>1)|0x80;
  47.                                 }
  48.                         }
  49.                 }

  51.                 for(i = 0 ; i < 1000 ; i++)
  52.                 {
  53.                         temp = 0x7f;
  54.                         for(j = 2 ; j < 4 ; j++)                //顯示前兩個字母
  55.                         {
  56.                                 for(k = 0 ; k < 4 ; k++)                //一個字母4BYTE
  57.                                 {
  58.                                         Send_Byte(temp);                        //列選擇
  59.                                         Send_Byte(Display_word[j][k]);                        //行數據
  60.                                         LEDARRAY_LAT = 1;                                        //鎖存數據
  61.                                         _nop_();
  62.
  63.                                         LEDARRAY_LAT = 0;
  64.                                         _nop_();
  65.                                         temp = (temp>>1)|0x80;
  66.                                 }
  67.                         }
  68.                 }
  69.
  70.
  71.         }
  72. }

  74. //****************************************************
  75. //發送一個字節數據
  76. //****************************************************
  77. void Send_Byte( unsigned char dat)
  78. {
  79.         unsigned char i;
  80.         LEDARRAY_CLK = 0;
  81.         _nop_();
  82.         LEDARRAY_LAT = 0;
  83.         _nop_();

  85.         for( i = 0 ; i < 8 ; i++ )
  86.         {
  87.                 if( dat&0x01 )
  88.                 {
  89.                         LEDARRAY_DI = 1;
  90.                 }
  91. ……………………

  93. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
清翔電子8_8點陣資料包.rar (1.23 MB, 下載次數: 72)
