51單片機超聲波測距proteus仿真和程序（匯編）都有
下載附件
2017-5-25 18:06 上傳

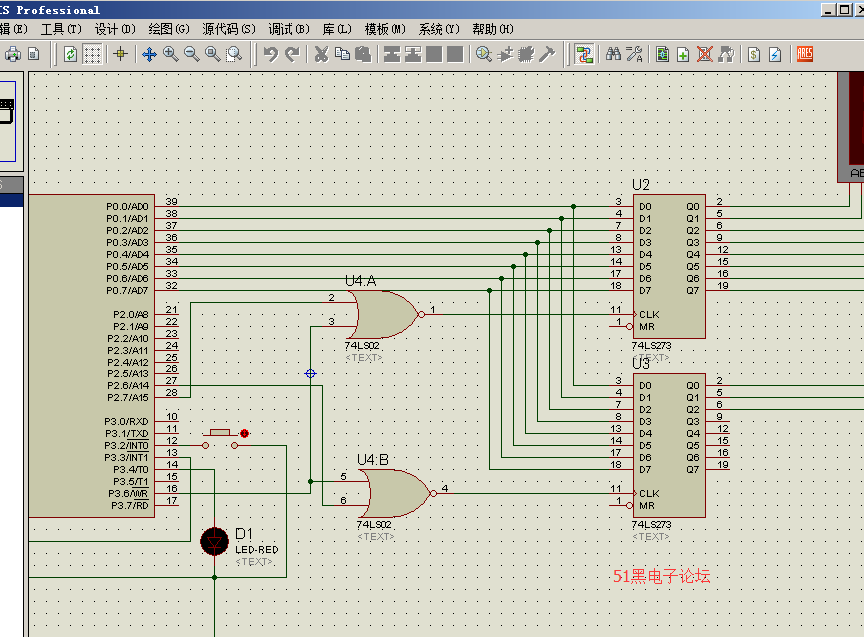

下面是模擬超聲波測距proteus仿真原理圖：
下載附件
2017-5-25 18:07 上傳
下載附件
2017-5-25 18:08 上傳

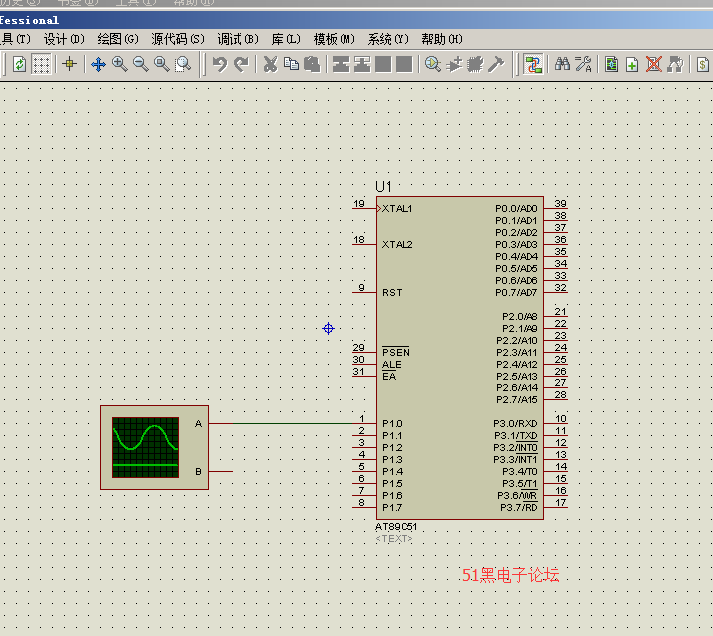

脈沖信號發生：
下載附件
2017-5-25 18:08 上傳

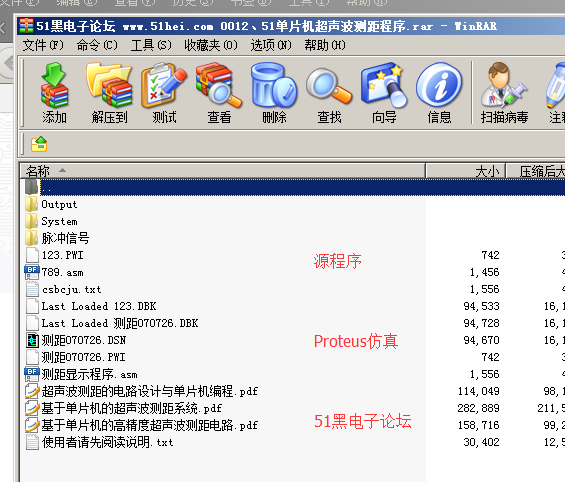

壓縮包里面還有三篇論文：
下載附件
2017-5-25 18:10 上傳
超聲波測距的電路設計與單片機編程.pdf
基于單片機的超聲波測距系統.pdf
基于單片機的高精度超聲波測距電路.pdf
測距顯示單片機源程序如下:
- ORG 0000H
- LJMP MAIN
- ORG 0003H
- LJMP INTT0
- ORG 0013H
- LJMP INTT1
- ORG 0030H
- MAIN: MOV TMOD,#01H
- MOV TL0,#00H
- MOV TH0,#00H
- MOV IE,#0FFH
- SETB IT1
- CLR EX1
- CLR IT0
- CLR P3.4
- DDD: JB P1.0,JJJ
- SETB P3.4
- SETB EX1
- MOV 30H,#00H
- MOV 31H,#00H
- MOV 32H,#00H
- JJJ: LCALL DIS
- LJMP DDD
-
- INTT0: CLR P3.4
- CLR EX1
- RETI
-
- INTT1: MOV A,30H
- CJNE A,#09H,L1
- MOV 30H,#00H
- MOV A,31H
- CJNE A,#09H,L2
- MOV 31H,#00H
- MOV A,32H
- CJNE A,#09H,L3
- MOV 32H,#00H
- LJMP L4
- L1: ADD A,#01H
- MOV 30H,A
- LJMP L4
- L2: ADD A,#01H
- MOV 31H,A
- LJMP L4
- L3: ADD A,#01H
- MOV 32H,A
- LJMP L4
- L4: RETI
-
- DIS: MOV R0,#30H
- MOV R1,#03H
- MOV R2,#0FEH
- LLL: MOV A,R2
- MOV DPTR,#0BFFFH
- MOVX @DPTR,A
- MOV A,@R0
- MOV DPTR,#TAB
- MOVC A,@A+DPTR
- MOV DPTR,#7FFFH
- MOVX @DPTR,A
- LCALL TIME
- INC R0
- MOV A,R2
- RL A
- MOV R2,A
- DJNZ R1,LLL
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………
所有資料51hei提供下載:
0012、51單片機超聲波測距程序.rar
(474.99 KB, 下載次數: 39)
2017-5-25 17:59 上傳
點擊文件名下載附件
0012、51單片機超聲波測距程序 下載積分: 黑幣 -5
|
|
