單片機控制步進電機轉動 怎么和單片機連接

ID:206886 · 發表于 2017-6-1 21:47

求教求教
步進電機驅動器怎么和單片機連接起來？

ID:164602 · 發表于 2017-6-2 08:18

你用的是什么驅動芯片��？！
每種不同的驅動芯片，連接方式可能不一樣。

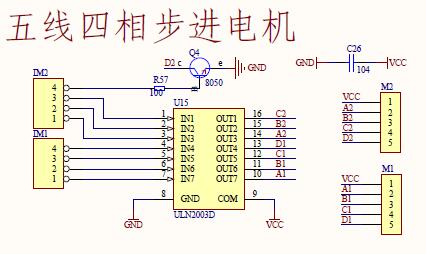

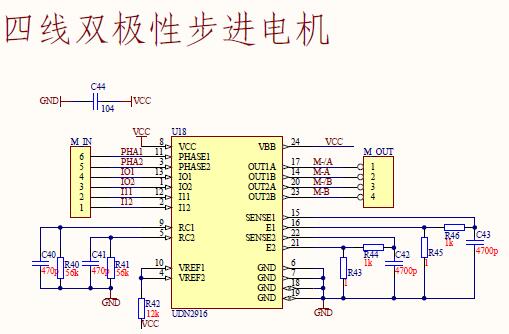

如你說的步進電機，有五線四相的，有四線雙極性的，它們所用的驅動芯片不一樣，電路也有區別了。
你的問題太籠統。看看這兩圖，再想想自己的電機是什么樣的，再進入學習吧。

ID:7485 · 發表于 2017-6-2 08:54

一般使用ULN2003驅動比較簡單。

ID:206985 · 發表于 2017-6-2 10:17

我沒用過單片機，只用過運動控制卡，買的是現成的。把它插到主機的ＰＣＩ插槽中，電腦能識別之后，就能做運動控制器。一般賣家都會在運動控制卡內附帶操作軟件和函數庫，不想自己用VC VB編程的話，就用廠家的軟件就可以，里面有單軸操作，多軸同步，插補模式等等，還可以自己規劃路徑，速度等等
