LM317可調穩壓電源，proteus仿真

ID:166696 · 發表于 2017-6-8 21:39

本帖最后由 MPgUp 于 2017-6-11 12:16 編輯

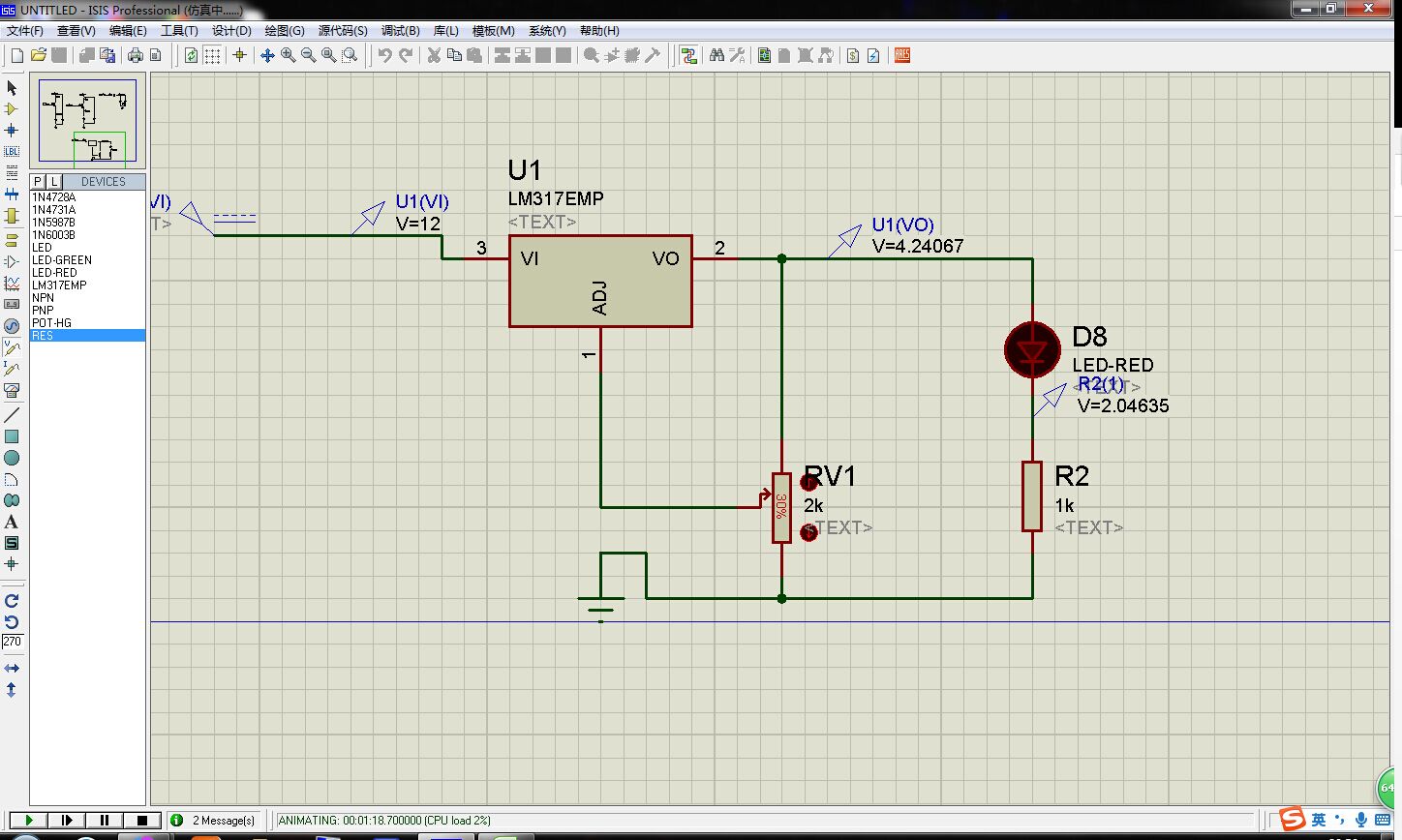

LM317的功能我就不多說了，需要的百度，那里更專業，通過調節RV2的阻值來改變Vo口的輸出電壓，濾波電路可以自己加上去，這里為了方便明了就不加了，請忽略D8和R2的電氣規則，之前是做其他的，沒改到就截下來了。有做得不好或者技術上的不規范的話可以提出來，一起交流學習

，謝謝51黑的大家

ID:111634 · 發表于 2017-6-9 11:31

本帖最后由 zl2168 于 2017-6-10 10:45 編輯

317連接電路錯！

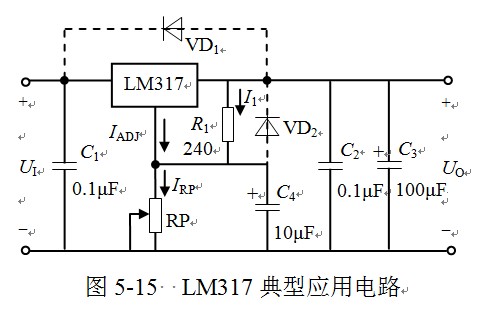

LM317/337有二個特點：一是輸出端與Adj端之間有一個穩定的帶隙基準電壓UREF =1.25V；二是IADJ ＜50μA。因此按圖5-15，輸出電壓：
UO=I1R1+(I1+IADJ)Rp≈I1(R1+Rp)=(R1+Rp)UREF/R1=(1+Rp/R1)UREF
上式表明，輸出電壓UO與取決于RP與R1的比值，調節RP即能調節輸出電壓UO 。


注意，R1、RP取值均有技術要求，不是你這種電路

以上摘自張志良編著《電子技術基礎》（ISBN 978-7-111-25215-3）機械工業出版社

ID:112693 · 發表于 2017-6-9 19:19

樓上正解，最好加3DD15擴流，不然電流太小
