單片機應用系統設計技術課件下載-基于C51的Proteus仿真第2版含PPT 源碼等

ID:209415 · 發表于 2017-6-9 07:58

51單片機仿真系列，里面帶有所有章節完整的ppt教程和仿真工程文件及源碼：

單片機應用系統設計技術目錄
第1章  單片機概論
第2章  單片機系統電路基礎
第3章  單片機應用系統的研制與開發環境
第4章  80C51單片機硬件基礎知識
第5章  80C51單片機軟件基礎知識
第6章  80C51單片機內部資源及應用
第7章  單片機外部擴展資源及應用
第8章  單片機應用系統設計實例

根據許多老師提議，此次新版教材課件配置ppt課件。因時間關系，本課件倉促而成，一定有許多不妥之處，歡迎使用本教材的讀者不吝賜教！
如果您是使用本教材的任課老師，能把您的通信地址、聯系電話、email地址發給我的話，將會及時得到更多更新的教學資源。

一、課件中的cai演示要打開動畫文件*.swf文件、仿真電路圖文件*.DSN和µVision3項目文件*.Uv2，故使用課件前需在電腦上安裝以下工具軟件：
1、  Proteus 7 Professional 7.1SP2
2、  Keil C 7.50、uVision3 3.05c版（或更高版本）
3、  Proteus和 Keil C聯調插件：vdmagdi.exe
上面的軟件許多網站都有鏈接可免費下載。下面的描述基于上述軟件全部安裝在驅動器C盤下。

二、設置Proteus VSM與μVision3的聯調
具體見主教材第70頁“3.4.3  ProteusVSM與μVision3的聯調”部分內容。
三、在CAI目錄中查看到DSN_Open.DSN圖標的顯示方式如果與圖1不一致，需要設

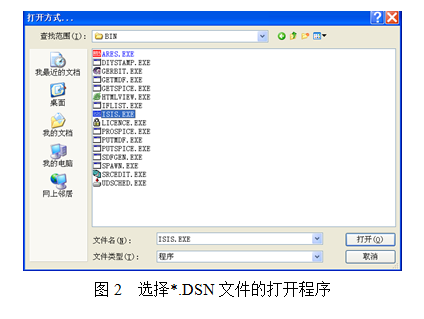

置仿真電路圖文件*.DSN默認打開程序，在CAI目錄里用鼠標右鍵單擊DSN_Open.DSN，依次選擇“打開方式”->“選擇程序”->“瀏覽”，選擇"C:\Program Files\Labcenter Electronics\Proteus 7 Professional\BIN\ISIS.EXE"，見圖2。

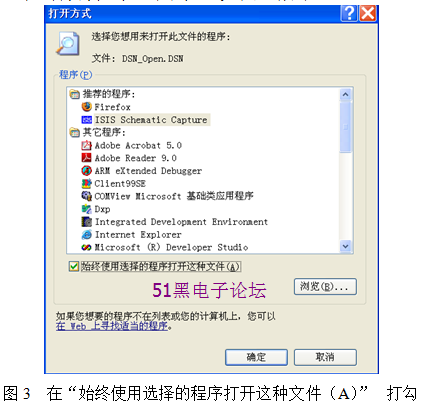

點“打開”返回到“打開方式”對話框。如圖3所示。

在“始終使用選擇的程序打開這種文件（A）”左側打勾，點“確定”完成*.DSN文件默認打開程序的設置。

四、在CAI目錄中找到文件Uv2_Open.Uv2，用鼠標右鍵單擊Uv2_Open.Uv2，依次選擇“打開方式”->“選擇程序”->“瀏覽”，選擇" C:\Keil\UV3\Uv3.exe"

點“打開”返回到“打開方式”對話框。如圖3所示。

在“始終使用選擇的程序打開這種文件（A）”左側打勾，點“確定”完成*.DSN文件默認打開程序的設置。

四、在CAI目錄中找到文件Uv2_Open.Uv2，用鼠標右鍵單擊Uv2_Open.Uv2，依次選擇“打開方式”->“選擇程序”->“瀏覽”，選擇" C:\Keil\UV3\Uv3.exe"

點“打開”返回到“打開方式”對話框。如圖5所示。

在“始終使用選擇的程序打開這種文件（A）”左側打勾，點“確定”完成*.Uv2默認打開程序的設置。

五、在CAI目錄中找到文件鎖存器HC573.swf，設置IE瀏覽器（或其它瀏覽器）為該文件默認打開程序。方法同“四”。
六、除了第3章第1個cai演示直接使用μVision3的Simulator外，其它所有章節的cai演示均設置Proteus VSM與μVision3的聯調，即使用μVision3 IDE中的Proteus VSM Simulator調試在Proteus VSM中打開的仿真電路。在μVision3 IDE打開*.Uv2項目文件后，選擇【Debug】/【Start/Stop Debug Session】選項，進入Debug調試環境。如果要退出Debug調試環境，，也要選擇【Debug】/【Start/Stop Debug Session】選項退出。如果在Proteus VSM中直接退出仿真，會出現提示目標連接丟失的警告，此處目標即*.DSN的仿真電路。
