求解釋一下豆?jié){機的Proteus仿真單片機源碼每一步的意思，以及4個按鍵的作用

ID:208751 · 發表于 2017-6-11 16:02

我找到一個豆?jié){機的仿真源碼，但是源碼沒有幾個注釋，我根本看不懂，求大神幫忙翻譯一下每句的意思，我急用呀，本人實在太小白了，根本看不懂幾句代碼。

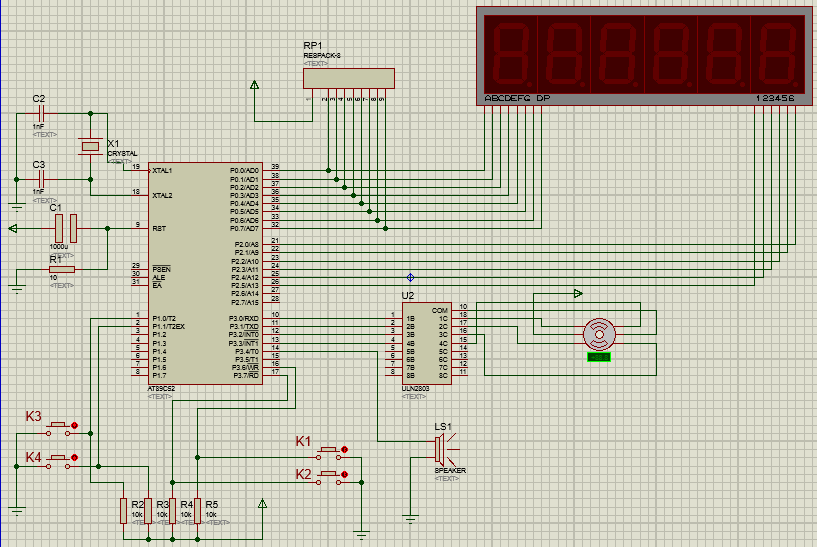

豆?jié){機電路原理圖

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit M0=P3^0; //八路NPN達林頓連接晶體管連接6線步進電機
sbit M1=P3^1;
sbit M2=P3^2;
sbit M3=P3^3;
sbit sw0=P3^6; //K1開始
sbit sw1=P3^7; //K2
sbit key0=P1^0; //K3
sbit key1=P1^1; //K4
sbit f=P3^4; //蜂鳴器
uchar Speed=1; //分
uchar m;
uchar t=0;
uchar n=0;
uchar Date=0;
uchar Ledplay[6];
uchar bn=0;
uchar code SEG7[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x38,0x77,0x40,0x00};
uchar code Scan_bit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};
uchar data Dis_buf[]={0,0,10,10,10,10};
uchar z;
void Delayxms(uint t) //延時ms
{
unsigned char i,j,k;
for(k=0;k<t;k++)
{
_nop_();
_nop_();
_nop_();
i = 11;
j = 190;
do
{
while (--j);
} while (--i);
}
}
void Delay1us(uchar t) //延時1us
{
uchar i;
for(i=0;i<t;i++)
{
_nop_();
_nop_();
_nop_();
}
}
void display(void) //數碼管顯示時間
{
uchar i;
for(i=0;i<6;i++)
{
P2=0xff; //全部數碼管位選失能
P0=SEG7[Dis_buf[i]]; //第i個數碼管顯示
P2= Scan_bit[i];
Delayxms(1);
}
}
void Timer0_init(void) //計時器
{
TMOD=0x51;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0= 1;
}
uchar cnt=100; //秒
void Timer0_int(void) interrupt 1 using 1 //定時中斷
{
t++;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
if(t==20)
{
t=0;
Date=n;
n=0;
cnt--;
if(cnt==0)
{
while(1)
{
f=0;
f=1;
}
}
}
if(key0==0) //檢測K3按下
{
Delayxms(10); //延時10ms
if(key0==0)
{
Speed++;
if(Speed>20)
{
Speed=20;
}
}
while(key0==0);
}
if(key1==0) //檢測K4按下
{
Delayxms(10);
if(key1==0)
{
Speed--;
if(Speed==0)
{
Speed=1;
}
}
while(key1==0);
}
}
void delay()
{
uchar i=5+Speed;
while(--i!=0)
{
Dis_buf[0]=13;
Dis_buf[1]=cnt%10;
Dis_buf[2]=cnt/10;
Dis_buf[3]=12;
Dis_buf[4]=Speed%10;
Dis_buf[5]=Speed/10;
display();
}
}
void R_rotation()
{
M3=0;
M0=1;
delay();
n++;
M0=0;
M1=1;
delay();
n++;
M1=0;
M2=1;
delay();
n++;
M2=0;
M3=1;
delay();
n++;
}
/*void F_rotation()
{
M0=0;
M3=1;
delay();
n++;
M3=0;
M2=1;
delay();
n++;
M2=0;
M1=1;
delay();
n++;
M1=0;
M0=1;
delay();
n++;
}*/
void main()
{
int flag = 0;
Timer0_init(); //初始化
while(1)
{
if(flag==1)
R_rotation();
if(sw1==0) //檢測K2是否按下
{
cnt=10;
flag=1;
}
if(sw0==0) //檢測K1是否按下
{
cnt=20;
flag=1;
}
}
}

復制代碼

ID:111634 · 發表于 2017-6-12 20:28

冗長的程序！還沒人解答？

ID:472242 · 發表于 2019-2-9 04:28

沒那么復雜,主要功能是控制馬達正反轉,加速與減速
下面的是調速,轉的方向也屏蔽了一個,剩下的是數碼管顯示及延時,很簡單
void Timer0_int(void) interrupt 1 using       1 //定時中斷
{
t++;
      TH0=(65535-50000)/256;
      TL0=(65535-50000)%256;
      if(t==20)
      {
         t=0;
         Date=n;
         n=0;
         cnt--;
         if(cnt==0)
         {
         while(1)
               {
                  f=0;
                     f=1;
               }

         }
      }
      if(key0==0)  //檢測K3按下
      {
         Delayxms(10);  //延時10ms
         if(key0==0)
         {
            Speed++;
               if(Speed>20)
               {
                  Speed=20;
               }
         }
         while(key0==0);
      }
      if(key1==0) //檢測K4按下
      {
         Delayxms(10);
         if(key1==0)
      {
         Speed--;
               if(Speed==0)
               {
                  Speed=1;
               }
      }
      while(key1==0);
      }
}

ID:936659 · 發表于 2021-6-11 20:24

sbitkey1=P2^0; //接口定義
sbitkey2=P2^1;
sbitkey3=P2^2;
sbitbuzzer=P1^4;

sbitrelayF=P1^0;
sbitrelayJ=P1^1;
unsignedcharReadTempFlag=0;//定義讀時間標志
inttemp1; //溫度讀取值
floattemperature;//實際溫度

unsignedlongtime_20ms=0; //定時計數

unsignedchari;

xdataunsignedchardis0[16];//數據暫存
xdataunsignedchardis1[16];//數據暫存
xdataunsignedchardis2[16];//數據暫存

unsignedintsetR=5;//設置溫度
unsignedintsetF1=5;//設置濕度
unsignedintsetF2=5;

bitstartFlag=0;//開始運行
unsignedinttimeLater=0;//初始化時間
unsignedcharstep=0;//運行步驟

bitdisFlag=0;//顯示標志
unsignedcharSetFlag=0;//設置標志

voidInit_Timer0(void);//函數命令
voidCheckKey(void);
voiddealYunXing(void);

voidmain(void)
{
Init_Timer0();//定時器0初始化

relayF=0; //繼電器和蜂鳴器上電動作下方便檢測硬件
relayJ=0;
buzzer=0;
DelayMs(200);//延時有助于穩定
relayF=1;
relayJ=1;
buzzer=1;

LCD_Init();//初始化液晶
DelayMs(20);//延時有助于穩定
LCD_Clear();//清屏

while(1)//主循環
{
CheckKey();//按鍵處理
dealYunXing(); //運行過程
if(ReadTempFlag==1) //讀取溫度標志
{
ReadTempFlag=0;
temp1=ReadTemperature(); //讀取溫度
temperature=(float)temp1*0.0625; //溫度值轉換
sprintf(dis0,"T:%4.1fC",temperature);
LCD_Write_String(0,0,dis0);//顯示時間及溫度
}

if(disFlag==1)
{
disFlag=0;
sprintf(dis1,"J%02dA%02dB%02d",(int)setR,(int)setF1,(int)setF2);
LCD_Write_String(0,1,dis1); //初始化顯示

if(SetFlag==0)//按鍵設置標志
{
LCD_Write_Char(0,1,'');LCD_Write_Char(4,1,'');LCD_Write_Char(8,1,'');//更新顯示標志
}
elseif(SetFlag==1)//按鍵設置標志
{
LCD_Write_Char(0,1,'S');LCD_Write_Char(4,1,'');LCD_Write_Char(8,1,'');//更新顯示標志
}
elseif(SetFlag==2)//按鍵設置標志
{
LCD_Write_Char(0,1,'');LCD_Write_Char(4,1,'S');LCD_Write_Char(8,1,'');//更新顯示標志
}
elseif(SetFlag==3)//按鍵設置標志
{
LCD_Write_Char(0,1,'');LCD_Write_Char(4,1,'');LCD_Write_Char(8,1,'S');//更新顯示標志
}

if(step==0) //查看運行步驟
{
sprintf(dis2,"STP-%2.1f",(float)timeLater/10); //顯示
}
elseif(step==1) //查看運行步驟
{
sprintf(dis2,"JR-%2.1f",(float)timeLater/10); //顯示
}
elseif(step==2) //查看運行步驟
{
sprintf(dis2,"FS1-%2.1f",(float)timeLater/10); //顯示
}
elseif(step==3) //查看運行步驟
{
sprintf(dis2,"JR-%2.1f",(float)timeLater/10); //顯示
}
elseif(step==4) //查看運行步驟
{
sprintf(dis2,"FS2-%2.1f",(float)timeLater/10); //顯示
}
elseif(step==5) //查看運行步驟
{
sprintf(dis2,"JR-%2.1f",(float)timeLater/10); //顯示
}
LCD_Write_String(9,0,dis2);//顯示

}
}
}

voidCheckKey(void)
{
staticunsignedcharrekey=0;
if((key1==0)||(key2==0)||(key3==0)) //檢測到按鍵按下
{
DelayMs(10);//小抖動
if(rekey==0)
{
if(key1==0)//檢測是否按下
{
rekey=1;
SetFlag++;//設置標志
if(SetFlag>=4)SetFlag=0;
}
elseif(key2==0)//設置值鍵
{
rekey=1;
if(SetFlag==1)//處于設置1
{
if(setF1>0)
{setR=setR-1;}
}
elseif(SetFlag==2)//處于設置2
{
if(setF1>0)
{setF1=setF1-1;}
}
elseif(SetFlag==3)//處于設置3
{
if(setF2>0)
{setF2=setF2-1;}
}
}
elseif(key3==0)//設置值鍵
{
rekey=1;
if(SetFlag==1)//處于設置1
{
if(setR<10)
{setR=setR+1;}
}
elseif(SetFlag==2)//處于設置2
{
if(setF1<10)
{setF1=setF1+1;}
}
elseif(SetFlag==3)//處于設置3
{
if(setF2<10)
{setF2=setF2+1;}
}
else
{
startFlag=1;//開始運行
timeLater=setR*10;//初始化時間
step=1;//運行步驟

relayF=1;
relayJ=0;

}
}
}
}
else
{
rekey=0;//防止重復檢測到按鍵
}
}

voiddealYunXing(void)
{
if(startFlag==1)//啟動過程中
{
if(timeLater==0)
{
buzzer=0;//報警
DelayMs(100);
buzzer=1;
if(step==1)
{
step=2;//運行步驟
timeLater=setF1*10;//初始化時間
relayF=0;//粉碎
relayJ=1;
}
elseif(step==2)
{
step=3;//運行步驟
timeLater=setR*10;//初始化時間
relayF=1;//粉碎
relayJ=0;//加熱
}
elseif(step==3)
{
step=4;//運行步驟
timeLater=setF2*10;//初始化時間
relayF=0;//粉碎
relayJ=1;
}
elseif(step==4)
{
step=5;//運行步驟
timeLater=setR*10;//初始化時間
relayF=1;//粉碎
relayJ=0;//加熱
}
elseif(step==5)
{
step=0;//運行步驟
timeLater=0;//初始化時間
startFlag=0;//開始標志清空
relayF=1;//粉碎
relayJ=1;//加熱
}
}
}
}

voidInit_Timer0(void)
{
TMOD|=0x01; //使用模式1，16位定時器，使用"|"符號可以在使用多個定時器時不受影響
TH0=(65536-20000)/256; //重新賦值20ms
TL0=(65536-20000)%256;
EA=1;//總中斷打開
ET0=1;//定時器中斷打開
TR0=1;//定時器開關打開
}

voidTimer0_isr(void)interrupt1
{
TH0=(65536-20000)/256; //重新賦值20ms
TL0=(65536-20000)%256;
time_20ms++;

time_20ms++;
if(time_20ms%5==0)
{
disFlag=1;
if(timeLater>0)timeLater--;
if(time_20ms%50==0)
{
ReadTempFlag=1; //定時發送數據
}
}
}

ID:149799 · 發表于 2021-6-12 09:10

zhangzihao1111 發表于 2021-6-11 20:24
sbitkey1=P2^0; //接口定義
sbitkey2=P2^1;
sbitkey3=P2^2;

詳細解釋啊，謝謝你。

ID:398094 · 發表于 2021-6-12 11:06

按不同按鍵工作時間不一樣
