霍爾傳感器如何與單片機管腳連接

ID:212868 · 發表于 2017-6-20 10:25

霍爾傳感器如何與單片機管腳連接

ID:189717 · 發表于 2017-7-23 16:31

接好電源VCC和地，然后就是模擬量和數字量的輸出口了

ID:262115 · 發表于 2019-5-23 13:37

魂夢心語發表于 2017-7-23 16:31
**** 作者被禁止或刪除內容自動屏蔽 ****

怎么連接

ID:511890 · 發表于 2019-5-23 17:03

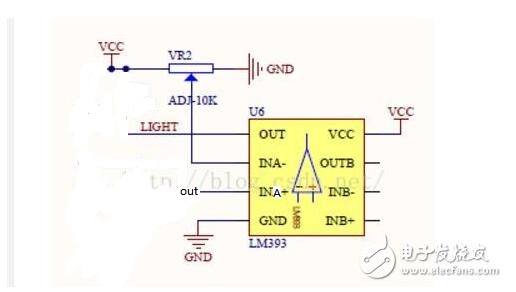

out輸出模擬量(變化的電壓)。在應用中一般要加上一個電壓比較器(如LM393)。

light會隨著磁場的靠近遠離輸出高電平或低電平。可以接發光二極管或者限流后(393的電壓和單片機電壓一致情況下)或通過控制三極管導通/截止給單片機輸出信號。

ID:10947 · 發表于 2019-5-23 17:47

用導線連

ID:530977 · 發表于 2019-5-23 19:54

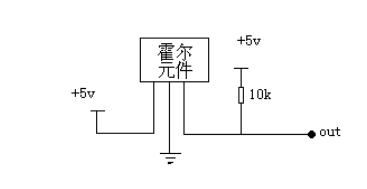

接地，接電源，還有一個輸出模擬量的，剩下一個是空的。

ID:149451 · 發表于 2019-5-23 21:19

怎么接樓上說的很好了，一句話：把模擬量整形成數字信號交給MCU。至于怎么整，建議看看書，別一點不學
