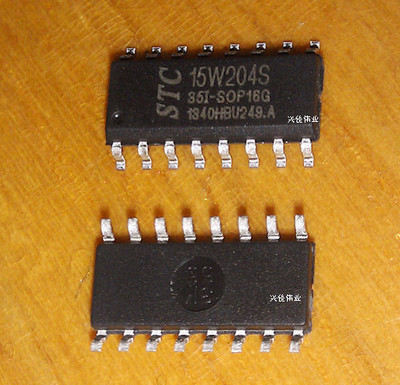

這款單片機是屬于STC下面最新15W系列。學習單片機，很重要的一點就是要知道這款單片機的引腳分布，下面就是我從數據手冊里面找到的引腳圖，注意，STC官網上也能找到這款單片機的數據手冊，但是STC的官網亂糟糟的，找東西有點麻煩，所以我從ISP下載軟件里面下載了這份數據手冊！

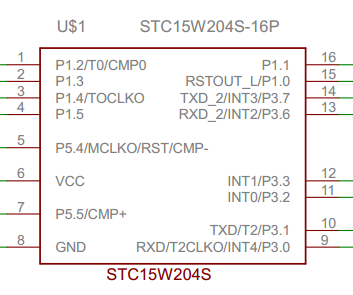

上面是采用Eagle這款PCB畫圖軟件畫出來的。下面是從數據手冊里面截圖出來的引腳分布圖：

下面是我在使用keil編程的時候，選擇15w204s系列的時候，軟件告訴我這款IC的一些基本情況。

從上面的圖示可以看出：

這款單片機是基于8051內核做的。

有14個I/O引腳

2個定時器/計數器

內置的晶振最高可以達到35Mhz（具體要用到哪個晶振，可以在ISP下載軟件里面選擇，具體你可以點擊這篇文章查看怎么使用ISP下載軟件的使用）

4K bytes 字節的Flash ROM（程序存儲器）

256 bytes 字節的數據存儲區（變量使用）

偏上的EEPROM， 串口UARTs ，看門狗，ISP/IAP， CMP等資源，不過后面的一些，我們可以暫時先不用理解！

從STC官網給出的介紹，我們能了解到更多重要信息。（當然這里討論的所有信息都可以在datasheet里面找到，所以你如果對這款芯片很想嘗試以下的話，那么就在ＩＳＰ軟件里面下載數據手冊吧！）

輸入電壓： 2.5V--5.5V

可選的內部高精度時鐘（5MHz~35Mhz可選）

最后這里提供一篇關于這款單片機的實際應用開發--搖搖棒
