新手必看的單片機入門

[復制鏈接]
ID:213799 發表于 2017-7-6 15:04 | 顯示全部樓層 |閱讀模式

學單片機，不光要有良好的硬件基礎，還要有編程的基礎。硬之城認為硬件知識要學好，因?yàn)樗苤匾Ｏ胫栏嗟膯纹瑱C(jī)可以去硬之城~~~~就像建房子打地基一樣。除了這些，還要把電路、數電和模電都要弄透，單片機中有一個重要的點就是編程，學好編程，才能學好單片機

給大家介紹下單片機匯編和機器碼對照表

助 記 符
說明
字節
周期
代 碼
1.數據傳送指令（30條）
MOV A,Rn
寄存器送 A
1
1
E8--EF
MOV A,data
直接字節送A
2
1
E5
MOV A,@Ri
間接RAM 送A
1
1
E6--E7
MOV A,#data
立接數送 A
2
1
74
MOV Rn,A
A 送寄存器
1
1
F8--FF
MOV Rn,data
直接數送寄存器
2
2
A8--AF
MOV Rn,#data
立即數送寄存器
2
1
78--7F
MOV data,A
A 送直接字節
2
1
F5
MOV data,Rn
寄存器送直接字節
2
1
88—8F
MOV data,data
直接字節送直接字節
3
2
85
MOV data,@Ri
間接 Rn 送直接字節
2
2
86;87
MOV data,#data
立即數送直接字節
3
2
75
MOV @Ri,A
A 送間接 Rn
1
2
F6;F7
MOV @Ri,data
直接字節送間接Rn
1
1
A6;A7
MOV @Ri,#data
立即數送間接 Rn
2
2
76;77
MOV DPTR,#data16
16 位常數送數據指針
3
1
90
MOV C,bit
直接位送進位位
2
1
A2
MOV bit,C
進位位送直接位
2
2
92
MOVC A,@A+DPTR
A+DPTR 尋址程序存貯字節送 A
3
2
93
MOVC A,@A+PC
A+PC 尋址程序存貯字節送A
1
2
83
MOVX A,@Ri
外部數據送A（8 位地址）
1
2
E2;E3
MOVX A,@DPTR
外部數據送A（16 位地址）
1
2
E0
MOVX @Ri,A
A 送外部數據（8 位地址）
1
2
F2;F3
MOVX @DPTR,A
A 送外部數據（16 位地址）
1
2
F0
PUSH data
直接字節進棧道，SP 加1
2
2
C0
POP data
直接字節出棧，SP 減1
2
2
D0
XCH A,Rn
寄存器與 A 交換
1
1
C8—CF
XCH A,data
直接字節與A 交換
2
1
C5
XCH A,@Ri
間接Rn 與A 交換
1
1
C6;C7
XCHD A,@Ri
間接Rn 與A 低半字節交換
1
1
D6;D7
2.邏輯運算指令（35條）
ANL A,Rn
寄存器與到A
1
1
58—5F
ANL A,data
直接字節與到A
2
1
55
ANL A,@Ri
間接RAM與到A
1
1
56;57
ANL A,#data
立即數與到A
2
1
54
ANL data,A
A與到直接字節
2
1
52
ANL data,#data
立即數與到直接字節
3
2
53
ANL C,bit
直接位與到進位位
2
2
82
ANL C,/bit
直接位的反碼與到進位位
2
2
B0
ORL A,Rn
寄存器或到A
1
1
48—4F
ORL A,data
直接字節或到A
2
1
45
ORL A,@Ri
間接RAM或到A
1
1
46;47
ORL A,#data
立即數或到A
2
1
44
ORL data,A
A或到直接字節
2
1
42
ORL data,#data
立即數或到直接字節
3
2
43
ORL C,bit
直接位或到進位位
2
2
72
ORL C,/bit
直接位的反碼或到進位位
2
2
A0
XRL A,Rn
寄存器異或到A
1
1
68—6F
XRL A,data
直接字節異或到A
2
1
65
XRL A,@Ri
間接RAM異或到A
1
1
66;67
XRL A,#data
立即數異或到A
2
1
64
XRL data,A
A異或到直接字節
2
1
62
XRL data,#data
立即數異或到直接字節
3
2
63
SETB C
進位位置 1
1
1
D3
SETB bit
直接位置 1
2
1
D2
CLR A
A清0
1
1
E4
CLR C
進位位清 0
1
1
C3
CLR bit
直接位清 0
2
1
C2
CPL A
A求反碼
1
1
F4
CPL C
進位位取反
1
1
B3
CPL bit
直接位取反
2
1
B2
RL A
A循環左移一位
1
1
23
RLC A
A 帶進位左移一位
1
1
33
RR A
A右移一位
1
1
03
RRC A
A 帶進位右移一位
1
1
13
SWAP A
A 半字節交換
1
1
C4
3.算術運算指令（24條）
ADD A,Rn
寄存器加到A
1
1
28—2F
ADD A,data
直接字節加到A
2
1
25
ADD A,@Ri
間接RAM 加到A
1
1
26;27
ADD A,#data
立即數加到A
2
1
24
ADDC A,Rn
寄存器帶進位加到 A
1
1
38—3F
ADDC A,data
直接字節帶進位加到A
2
1
35
ADDC A,@Ri
間接RAM 帶進位加到A
1
1
36;37
ADDC A,#data
立即數帶進位加到 A
2
1
34
SUBB A,Rn
從A 中減去寄存器和進位
1
1
98—9F
SUBB A,data
從A 中減去直接字節和進位
2
1
95
SUBB A,@Ri
從A 中減去間接RAM 和進位
1
1
96;97
SUBB A,#data
從A 中減去立即數和進位
2
1
94
INC A
A加1
1
1
04
INC Rn
寄存器加 1
1
1
08—0F
INC data
直接字節加1
2
1
05
INC @Ri
間接RAM 加1
1
1
06;07
INC DPTR
數據指針加1
1
2
A3
DEC A
A減1
1
1
14
DEC Rn
寄存器減 1
1
1
18—1F
DEC data
直接字節減1
2
1
15
DEC @Ri
間接RAM 減1
1
1
16;17
MUL AB
A乘B
1
4
A4
DIV AB
A被B除
1
4
84
DA A
A十進制調整
1
1
D4
4.轉移指令（22條）
AJMP addr 11
絕對轉移
2
2
*1
LJMP addr 16
長轉移
3
2
02
SJMP rel
短轉移
2
2
80
JMP @A+DPTR
相對于DPTR 間接轉移
1
2
73
JZ rel
若A＝0 則轉移
2
2
60
JNZ rel
若A≠0 則轉移
2
2
70
JC rel
若C＝1 則轉移
2
2
40
JNC rel
若C≠1 則轉移
2
2
50
JB bit,rel
若直接位＝1 則轉移
3
2
20
JNB bit,rel
若直接位＝0 則轉移
3
2
30
JBC bit,rel
若直接位＝1 則轉移且清除
3
2
10
CJNE A,data,rel
直接數與 A 比較，不等轉移
3
2
B5
CJNE A,#data,rel
立即數與 A 比較，不等轉移
3
2
B4
CJNE @Ri,#data,rel
立即數與間接RAM比較，不等轉移
3
2
B6;B7
CJNE Rn,#data,rel
立即數與寄存器比較不等轉移
3
2
B8—BF
DJNZ Rn,rel
寄存器減 1 不為0 轉移
2
2
D8—DF
DJNZ data,rel
直接字節減1 不為 0 轉移
3
2
D5
ACALL addr 11
絕對子程序調用
2
2
*1
LCALL addr 16
子程序調用
3
2
12
RET
子程序調用返回
1
2
22
RETI
中斷程序調用返回
1
2
32
NOP
空操作
1
1
00

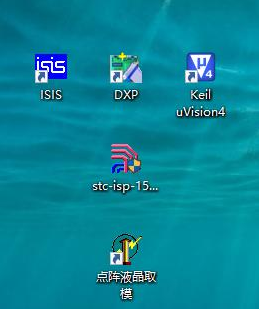

QQ截圖20170706150131.png 這些是常用的單片機軟件
