請問大神黑色區域怎么調整大小

ID:217835 · 發表于 2017-7-7 10:40

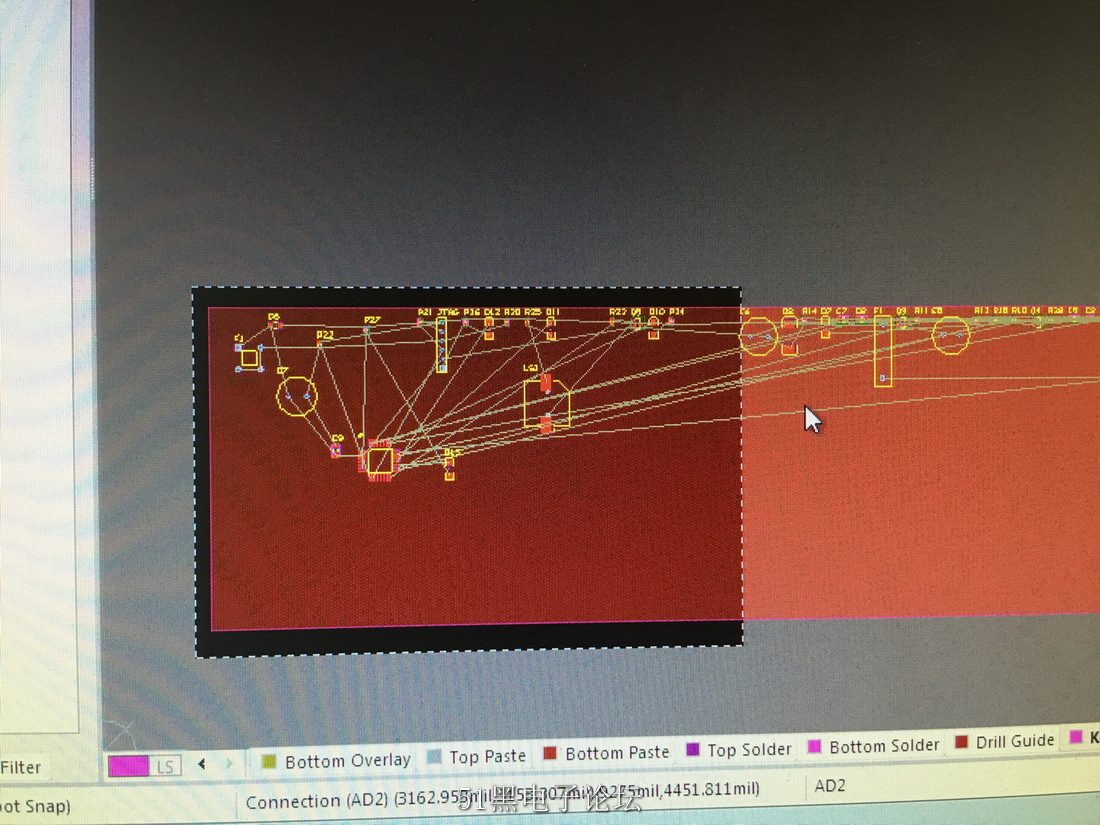

自動生成pcb，還沒調整元件位置，這個底下的黑色工作區怎么調整大小？求助各位大神

ID:213115 · 發表于 2017-7-7 11:46

你直接把元件拉進去擺好位置，全部拉進黑色區域就好了啊，最后去掉紅色背景，自動布線或者手動布線就好了

ID:217835 · 發表于 2017-7-7 13:41

KITE89757 發表于 2017-7-7 11:46
你直接把元件拉進去擺好位置，全部拉進黑色區域就好了啊，最后去掉紅色背景，自動布線或者手動布線就好了

全部拉進去可能黑色區域不夠大吧

ID:220262 · 發表于 2017-7-17 17:17

重新定義板子外形，設計—板子形狀—重新定義板子外形

ID:94773 · 發表于 2017-7-18 09:07

可以在Keep-Out layer,采用畫線工具定義好板子的外框，選中畫好的邊框，然后快捷鍵D-S-D即可

ID:231394 · 發表于 2017-9-6 14:30

Keep-Out layer層畫好你要的大小形狀，然后重新定義板子形狀就好
