讓孩子在快樂自由的游戲中培養編程思維
平衡力大挑戰是我們經常經常玩的的一個小游戲，腦補畫面的話比較常見的是單腿平衡力大比拼，搖晃幅度小者勝利。游戲好玩歸好玩，但是想要公平判斷勝負卻不容易。下面就教大家利用TurnipBit開發板DIY一個測試平衡力比賽勝負的小玩意兒，家長不但可以帶著孩子一起做還能用來一起玩游戲，讓孩子在快樂自由的游戲中培養編程思維。
“平衡力大比拼”比賽原理
比賽原理主要是參賽者手持TurnipBit開發板，通過開發板上的加速度傳感器判斷開發板的傾斜狀態進而測試參賽者的平衡力傾斜狀態，從而判定勝負。具體實現是利用TurnipBit開發板完成加速度傳感器判斷開發板的傾斜狀態，向左偏移板載LED顯示“X”，向右偏移也顯示“X”，處于平衡位置，顯示“Y”。
所需器件：TurnipBit開發板一塊
制作這個小設置只需要用一塊TurnipBit開發板開發板就可以，因為5*5LED點陣和加速度傳感器為板載器件。
趣味DIY過程
下面緊接著就給大家講一下制作的過程，但是在講之前先上個圖，下面再開始說代碼的問題。
下載附件
2017-7-17 15:43 上傳
下載附件
2017-7-17 15:43 上傳
制作流程
在打開網址http://turnipbit.tpyboard.com/之后，點擊界面右上角的“編輯器”，進入圖形編輯界面，如下圖：
下載附件
2017-7-17 15:44 上傳
在界面左面的命令選擇區域選擇需要的命令；
下載附件
2017-7-17 15:44 上傳
因為想要LED點陣顯示字符串，所以要選擇一個字符串顯示的命令，可以看到，在左面的圖形編程框中放入新的命令后，在右面的MicroPython代碼顯示框中，會出現相應的代碼語句，如下圖：
3.1點擊左側命令選擇區域的“顯示”；
下載附件
2017-7-17 15:44 上傳
3.2在顯示中選擇箭頭所指的字符串輸出命令；
下載附件
2017-7-17 15:44 上傳
3.3選中字符串輸出命令，并在在命令中修改相應的字符；
下載附件
2017-7-17 15:44 上傳
因為要讓程序一直循環執行來掃面加速度傳感器狀態，所以要加入一個循環，如下圖：
4.1點擊命令選擇區域的“循環”；
下載附件
2017-7-17 15:44 上傳
4.2把循環命令加入圖形編輯框；
下載附件
2017-7-17 15:44 上傳
4.3循環需要一個循環條件，這里把循環條件設置成無線循環，點擊命令選著區域的“邏輯”；
下載附件
2017-7-17 15:45 上傳
4.4選著“真”；
下載附件
2017-7-17 15:45 上傳
4.5把循環條件放入到循環命令的判斷接口；
下載附件
2017-7-17 15:45 上傳
要做到根據加速度傳感器控制，必須要加入加速度傳感器值的讀取，如下圖；
5.1點擊命令選擇區域的“加速度傳感器”；
下載附件
2017-7-17 15:45 上傳
5.2選擇“加速度傳感器X軸”；
下載附件
2017-7-17 15:45 上傳
5.3把“加速度傳感器X軸”加入到圖形編輯框；
下載附件
2017-7-17 15:45 上傳
上面工作完成后，剩下的就是要做判斷了，一直循環著判斷加速度傳感器X軸的值是一個什么范圍，如圖：
6.1點擊命令選擇區域“邏輯”；
下載附件
2017-7-17 15:46 上傳
6.2點擊選擇“如果”的命令；
下載附件
2017-7-17 15:46 上傳
6.3把“如果”的命令命令加入到圖形編程框中，并組成相應邏輯；
下載附件
2017-7-17 15:46 上傳
6.4這里還需要加入邏輯判斷的條件，在“邏輯”中選擇邏輯條件命令；
下載附件
2017-7-17 15:46 上傳

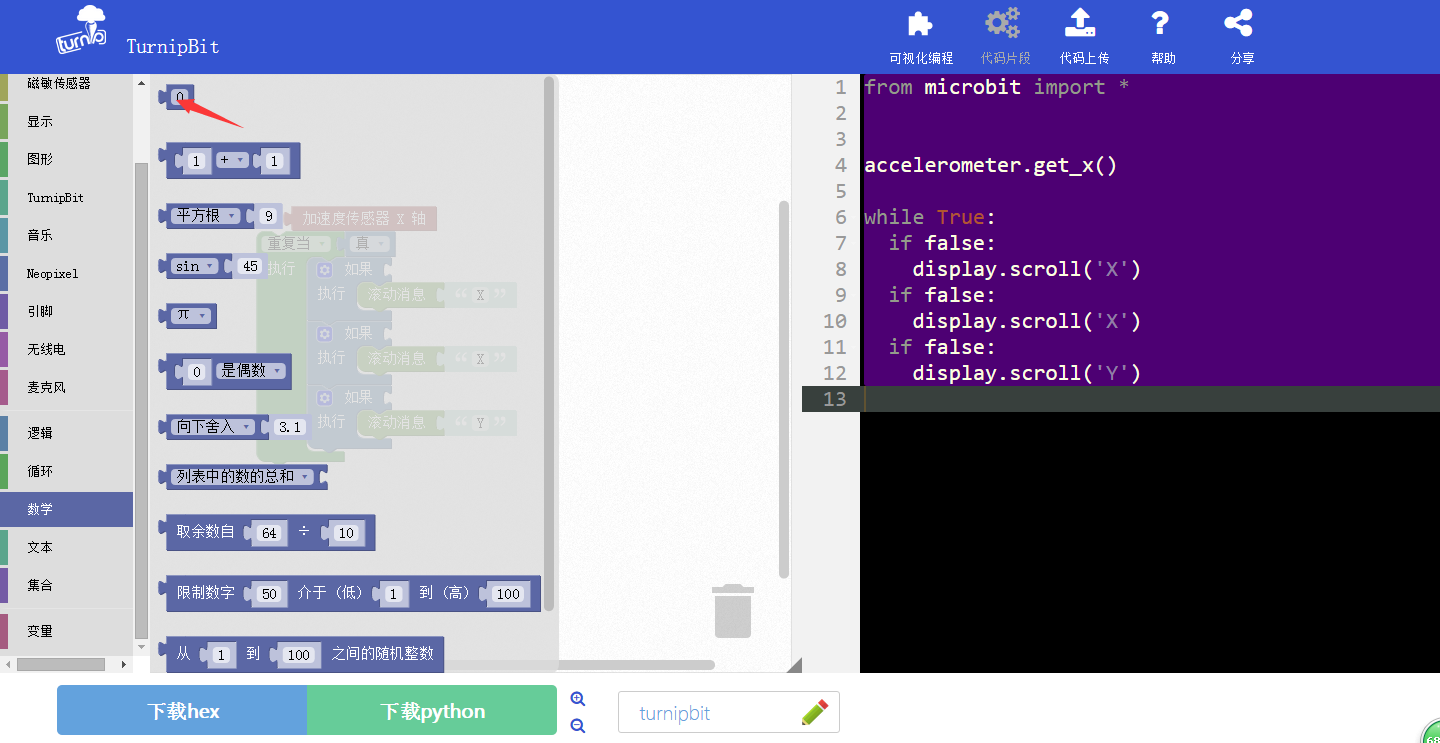

6.5因為要判斷加速度傳感器數值的大小對比，所以要加入數字選項；
下載附件
2017-7-17 15:46 上傳
6.6在圖形編輯框中加入邏輯條件命令和數字選項，并組成相應邏輯；
下載附件
2017-7-17 15:46 上傳
編輯好你想要的圖形邏輯代碼后，點擊左下角的下載hex，即可得到想要的固件；
在Turnipbit插上電腦后，出現一個盤符，打開盤符，把剛剛下載的固件復制進去，在復制固件進去的時候，板載的黃色指示燈會閃爍，同時在電腦界面會出現如下界面：
下載附件
2017-7-17 15:46 上傳
9.當固件復制完成后，Turnipbit會自動執行新的程序。
到現在這樣，這個比賽用的小設備就準備好了，趕緊撩上小伙做一個開始比賽吧，看看到底誰才是平衡之王。
|
