用P1.0輸出1KHz和500Hz的音頻信號驅動揚聲器，作報警信號，要求1KHz信號響100ms，500Hz信號響200ms,交替進行，P1.7接一開關進行控制，當開關合上響報警信號，當開關斷開告警信號停止，編出程序。 2．電路原理圖

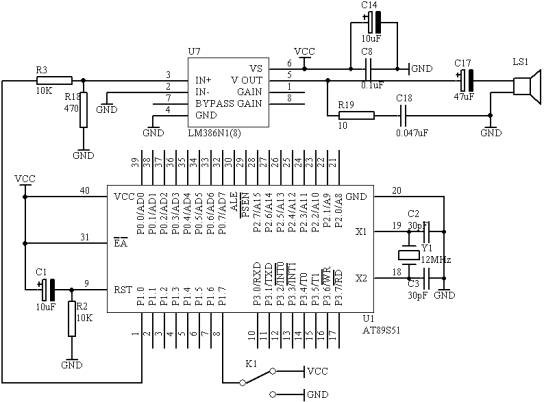

原理圖
圖4.6.1 3．系統板上硬件連線 （1． 把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上； （2． 在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐的或者是16歐的喇叭； （3． 把“單片機系統”區域中的P1.7/RD端口用導線連接到“四路撥動開關”區域中的K1端口上； 4．程序設計內容 （1． 信號產生的方法 500Hz信號周期為2ms，信號電平為每1ms變反1次，1KHz的信號周期為1ms，信號電平每500us變反1次； 5．程序框圖
6．匯編源程序 FLAG BIT 00H ;偽指令: 給位地址00H取名為FLAG ORG 00H START: JB P1.7,START ;P1.7為1時跳轉 JNB FLAG,NEXT ;FLAG(00H)為0時跳轉 MOV R2,#200 DV: CPL P1.0 ;P1.0取反 //500Hz信號響200ms=200*2*2*250us LCALL DELY500 ;跳轉到DELY500延時 LCALL DELY500 DJNZ R2,DV ;R2減1,不為0時轉移到DV CPL FLAG ;FLAG 取反 NEXT: MOV R2,#200 DV1: CPL P1.0 ; //1KHz信號響100ms=200*2*250us LCALL DELY500 DJNZ R2,DV1 CPL FLAG SJMP START DELY500: MOV R7,#250 ;延遲2*250us LOOP: NOP ;空操作，占1個機器周期 DJNZ R7,LOOP RET END 7．C語言源程序 #include<AT89X51.H> #include<INTRINS.H> bit flag; unsigned charcount; void dely500(void) { unsigned char i; for(i=250;i>0;i--) { _nop_(); /*空操作8051 NOP 指令------ c51中的intrins.h庫函數*/ } }
void main(void) { while(1) { if(P1_7==0) { for(count=200;count>0;count--) { P1_0=~P1_0; dely500(); } for(count=200;count>0;count--) { P1_0=~P1_0; dely500(); dely500(); } } } }
|
