Allegro怎樣方便的處理差分對等長

ID:193818 · 發表于 2017-8-3 11:33

PCB布板，其中有一個重要環節，那就是等長。特別是差分等長。用Allegro的都知道，差分對等長不怎么好繞，因為不僅要考慮組間等長還要保證組內等長。想著頭皮就是一陣陣發麻。以前繞差分等長，我都是先測量好沒跟的長度然后繞后再測量，不行再繞。那是痛苦的想跳樓。于是，閑暇是我琢磨了一下，發現了如下方法。

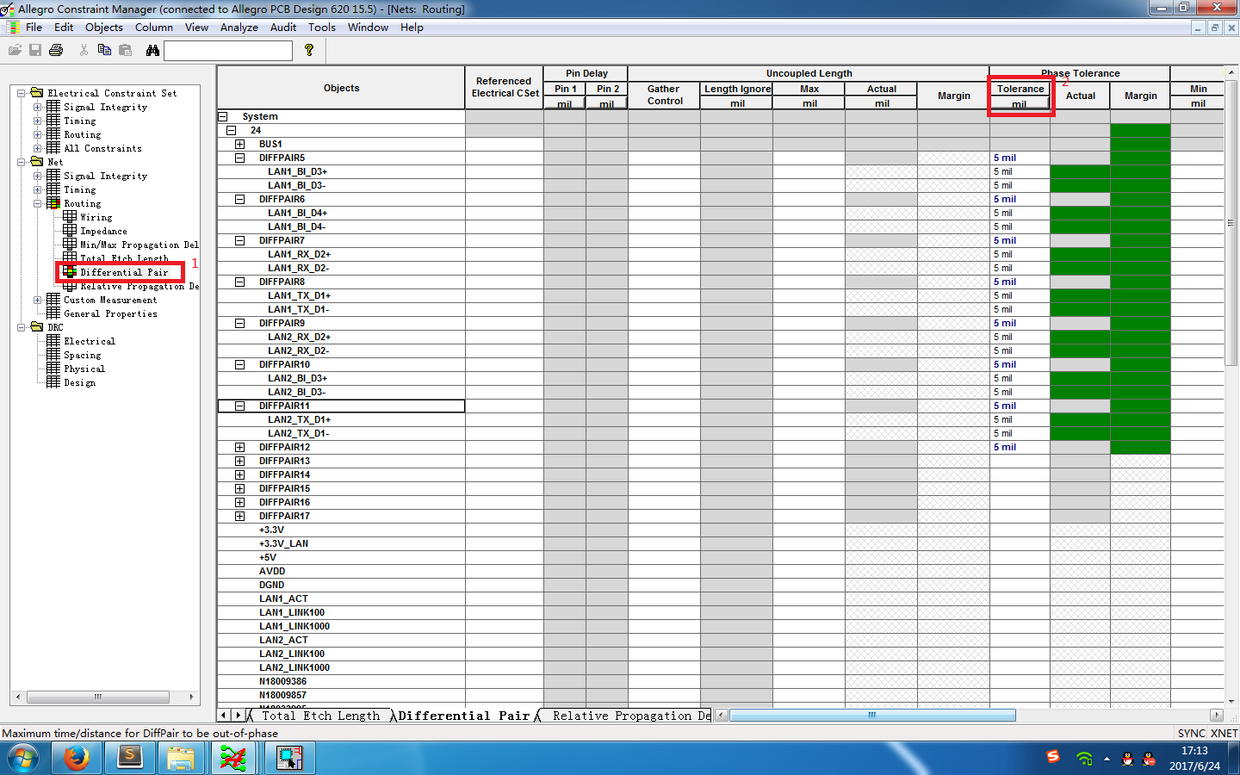

1.打開Allegro Constraint Manager。在net下找到Routing，打開后有一個Differential pair。找到之前設置好的差分對，在如圖“2”處，設置組內等長限制。

圖一

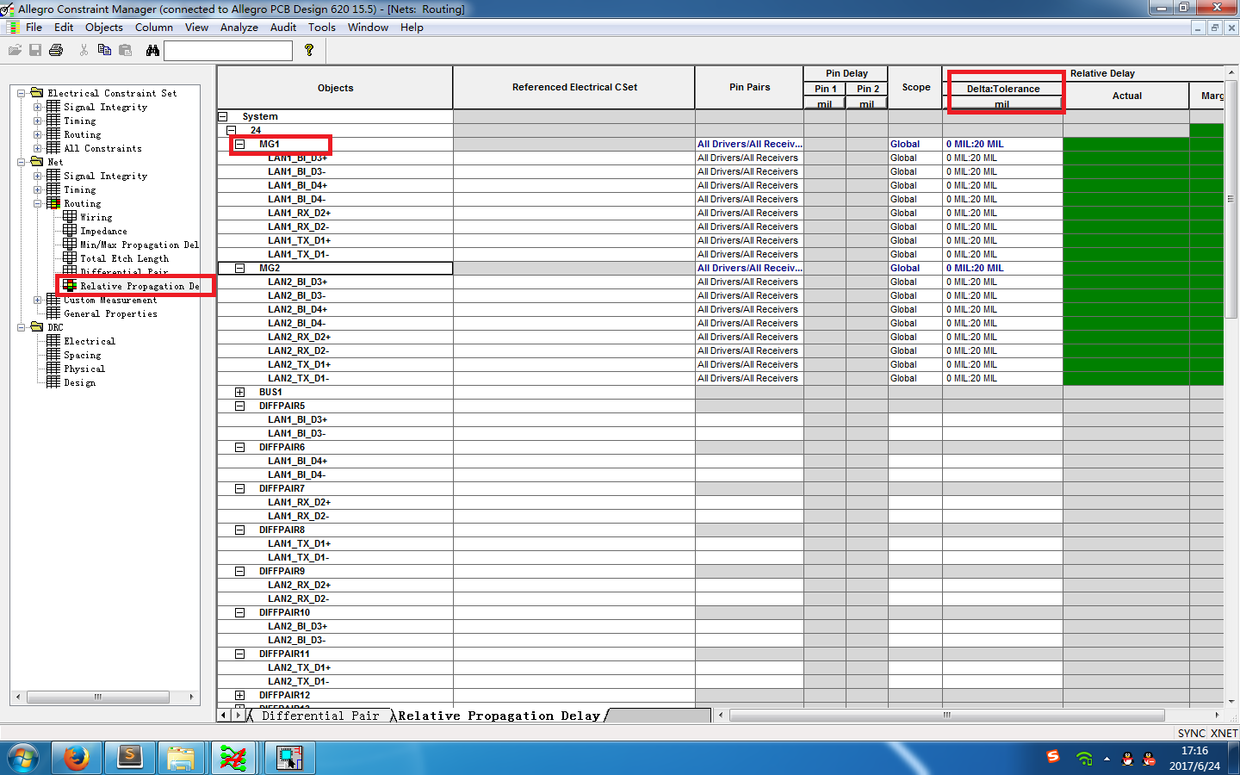

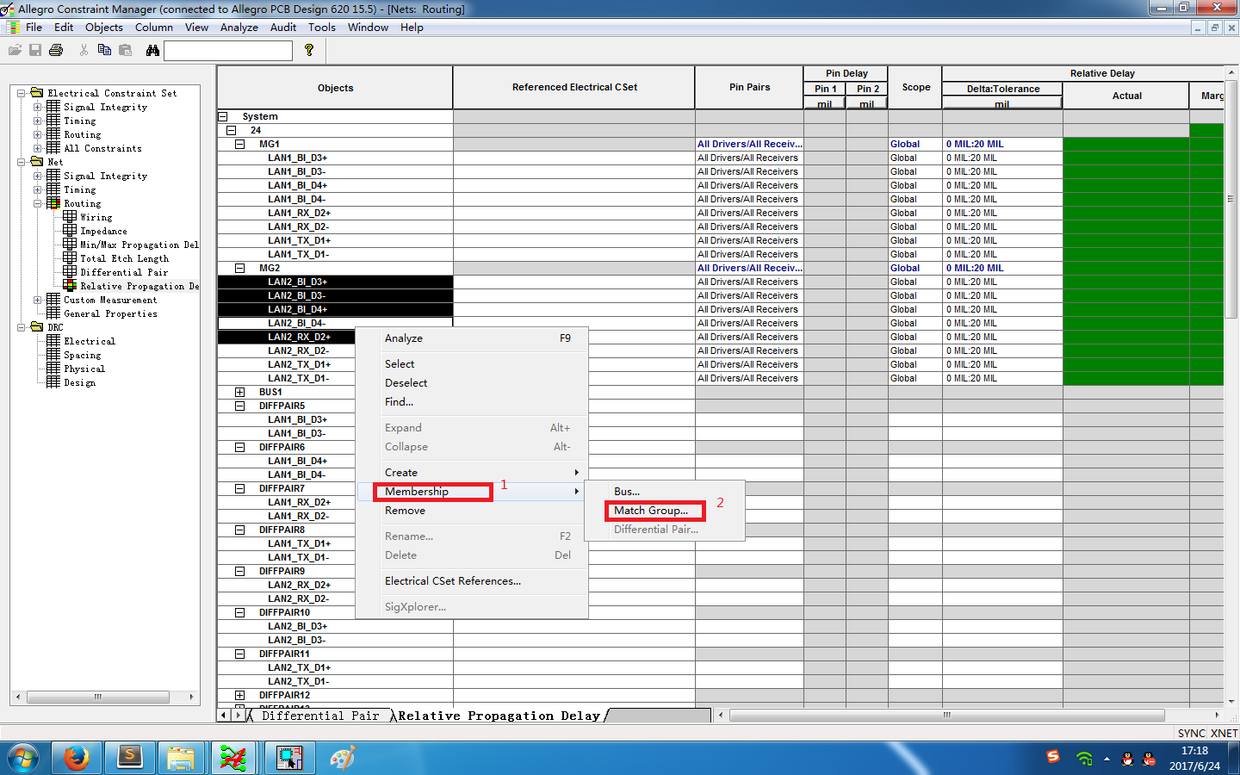

2.再找到Relative Propagation delay，如下圖。在之前創建的Match Group上添加等長限制。不知道如何創建Match Group，請查看圖三

圖二

圖三

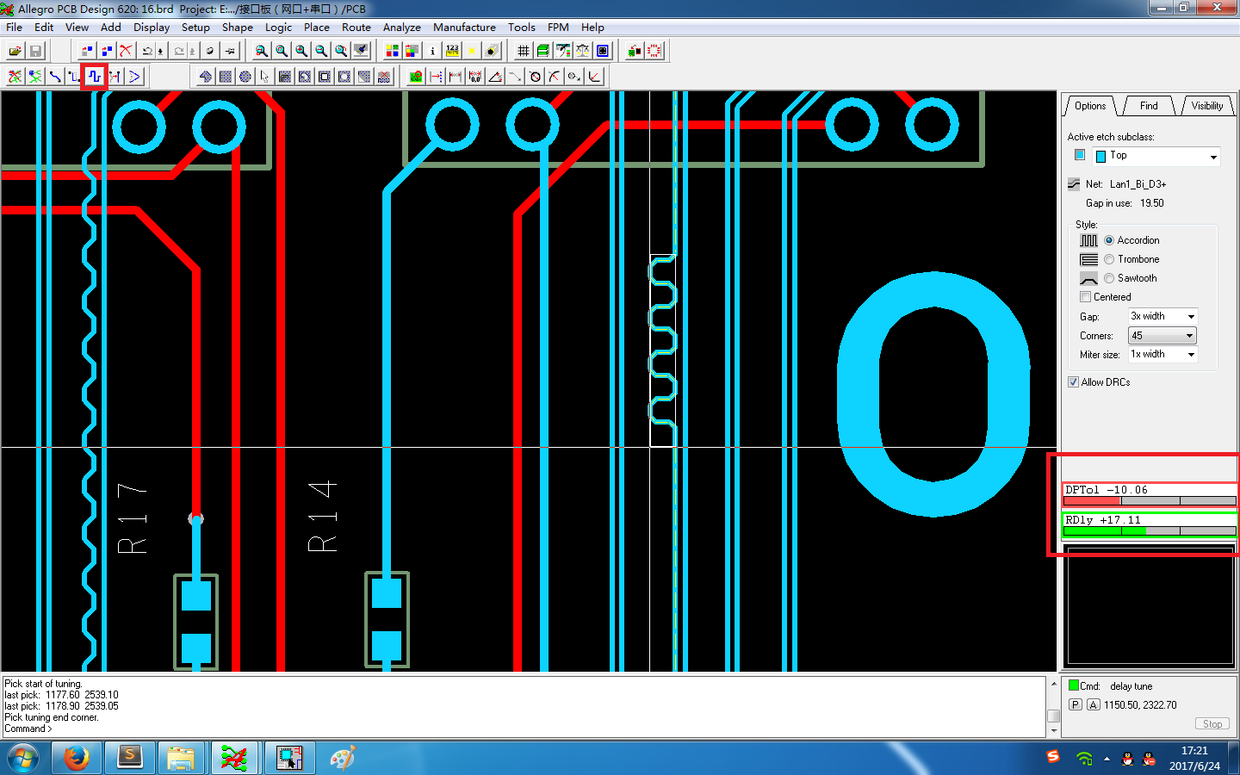

3.一切準備就緒，可以繞等長了，你有沒有發現在操作的時候，右下角會有兩個類似進度條的東西吧。下面一個屬于組內等長哦。綠色表示符合咱們設置的限制。一般應該先保證組內是綠色哦，然后咱們在操作組間，就可以大功告成了。

圖四

哈哈，共同學習哦

ID:1 · 發表于 2017-8-3 18:06

好資料，51黑有你更精彩!!!
