電風扇增加紅外遙控、定時及睡眠功能 附單片機程序與電路

  [復制鏈接]
ID:129855 發表于 2017-8-5 11:01 | 顯示全部樓層 |閱讀模式
小伙伴們家里是不是還是手動按鍵式電扇?是的話就跟我改起來，改過之后手動按鍵不影響，還是可以用喲，增加紅外遙控功能，定時增加到8小時（你的是不是還只有1小時定時呀，呵呵！），還有喲!再加個睡眠功能：如果打開睡眠功能，定時時間到之后自動跳到1檔，不然下半夜凍壞羅，不打開睡眠功能，定時時間到之后自動關閉。是不是很貼心啦!本來還想加個仿自然風，就是扇一會停一會再扇一會…………，網友們都說那樣太傷電機，于是取消了。廢話少說，上圖： IMG20170805090627.jpg

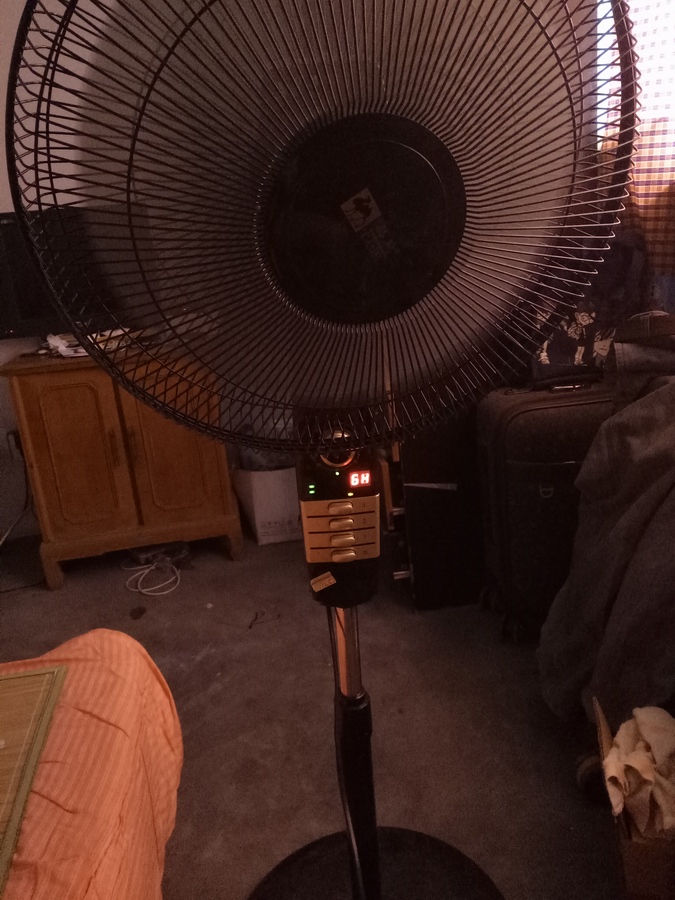

二檔走起，中間小燈為電源指示燈，左邊有三個小燈，為風量檔位指示燈，一檔亮一個，二檔亮兩個，三檔亮三個。手動按鍵的話也一樣，會亮指示燈，手動過后再用遙控也是可以的。不按機械按鍵直接遙控也是可以的，遙控后再按鈕也是可以的，如果沒按機械按鍵直接遙控打開的，此時想要按機械按鍵關閉要先按三檔中任一鍵再按0鍵關閉。

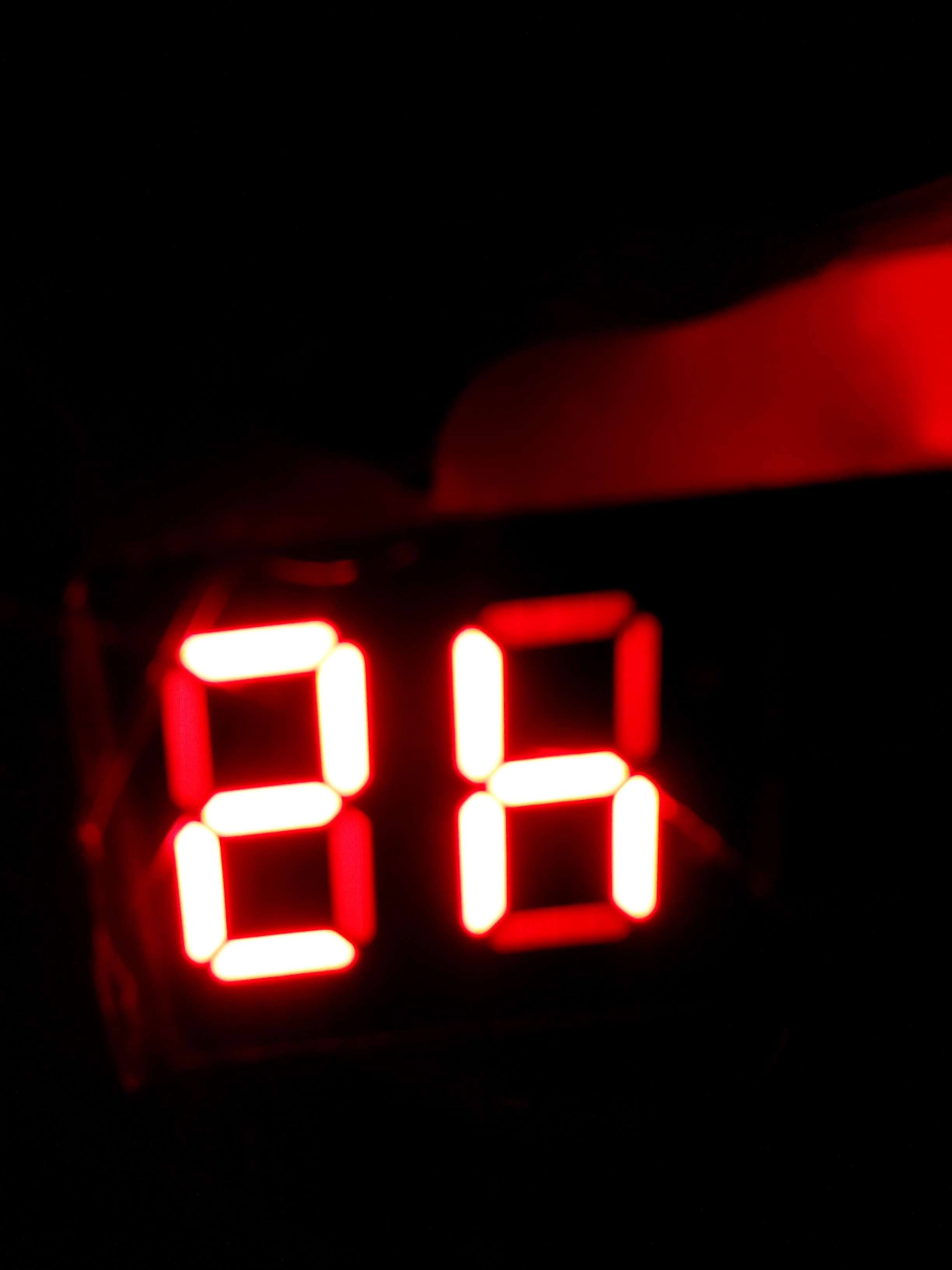

定時設置狀態，數碼管亮起，右邊一個數碼管為小寫h,左邊一個數碼管表示1到8小時設置。

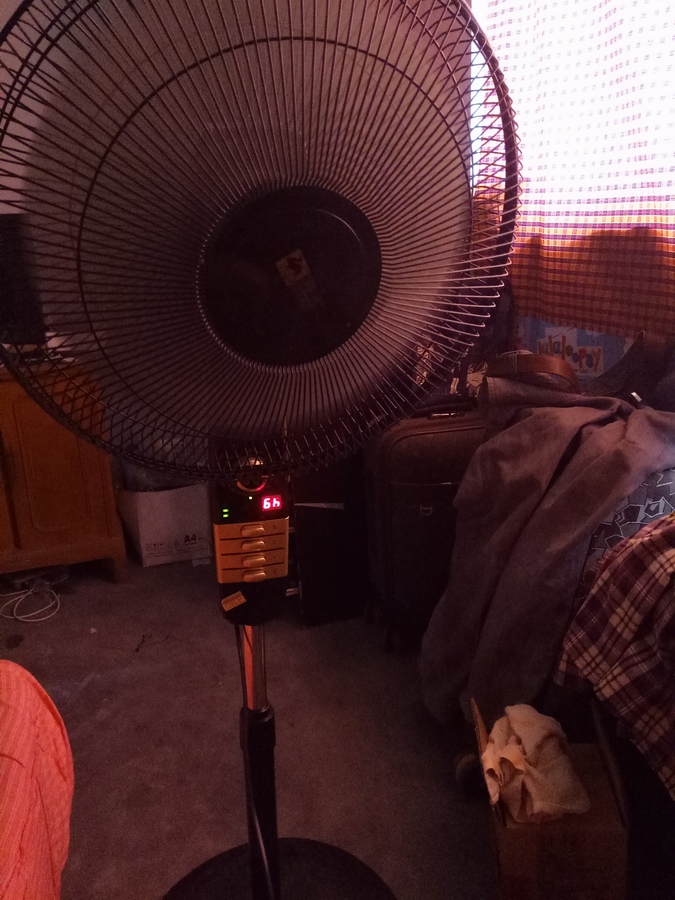

已經確定為6小時，后面的h變為大寫的H，100秒之前為剩余小時顯示，之后為剩余分鐘的倒計時

看到定時數碼管下面的小燈了吧，那是睡眠指示小燈，表示打開了睡眠模式。

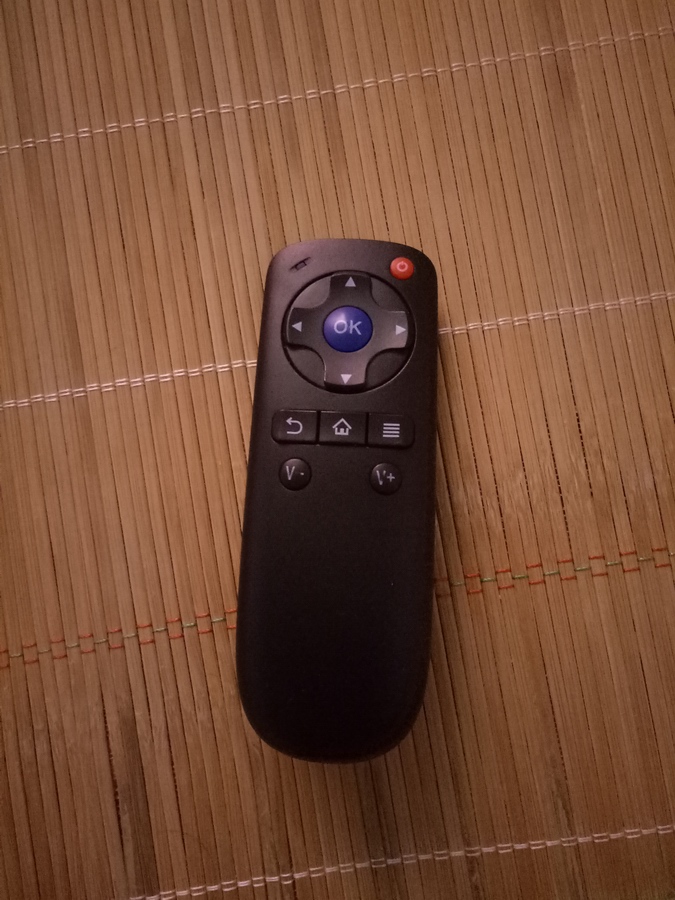

三個并排的鍵依次為1檔、2檔、3檔，上翻鍵下翻鍵為檔位的加減，檔位加到三檔時上翻不再增加，檔位減到1檔時，再減就關閉了。
OK為關閉。
V-為定時設置鍵，定時設置狀態時，上翻下翻鍵為定時時間的加減，OK鍵為確認。
右翻鍵為睡眠模式開關切換鍵。V+是管我們家電燈的啦~~

看看我的萬能板
IMG20170708133101.jpg IMG20170705190100.jpg

電源部分直接用的舊手機充電器，

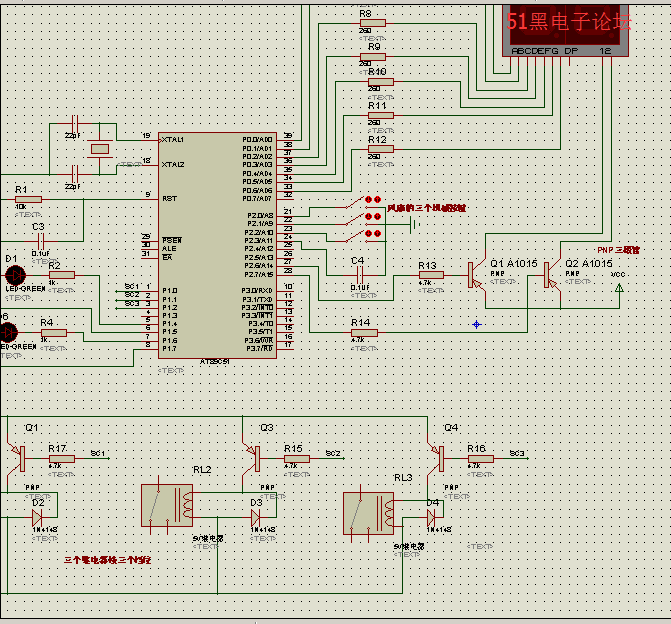

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
0.png 0.png

單片機源程序如下:
  1. /******************************************************************
  2. /* STC89C52單片機                                                 *
  3. /* 11.0592M晶振                                                         *
  4. /*程序用了外部中斷0接收紅外信號，IO口為P32                        *
  5. /*遙控OK鍵為關閉，在定時設置狀態時為確認                          *
  6. /*遙控上、下翻鍵為檔位加、減，在設置定時狀態時為定時時間加、減，  *
  7. /*遙控V-鍵為進入設置定時模式                                      *
  8. /*右翻鍵為睡眠模式的開啟與關閉，睡眠模式指定時時間到后自動切為1檔 *
  9. /*遙控返回鍵為1檔，遙控主頁鍵為2檔，遙控菜單鍵為3檔，             *
  10. /*定時設置狀態時，第二個數碼管為小寫H,設置完成后為大寫H.          *
  11. /*最多定時8小時,99分鐘內顯示分鐘倒計時                            *
  12. /******************************************************************/

  14. #include <reg52.h>
  15. #include <intrins.h>

  17. #define uchar unsigned char
  18. #define uint  unsigned int
  19. #define delayNOP(); {_nop_();_nop_();_nop_();_nop_();};
  20. #define const_key_time1  20    //按鍵去抖延時的時間
  21. #define const_1s  440   //大概1秒鐘所需要的中斷數

  23. void delay_long(unsigned int uiDelaylong);
  24. void delay(uchar x);  //x*0.14MS
  25. void delay1(int ms);
  26. void T0_time();  //定時器0中斷函數
  27. void key_service(); //按鍵服務的應用程序
  28. void key_scan(); //按鍵掃描函數，放在定時中斷里
  29. void key_service1(); //關閉的應用程序
  30. void initial_myself(); //初始化單片機
  31. void initial_peripheral();//初始化外圍
  32. void LCD_XSservice(); //數碼管顯示程序
  33. void display_drive(); //數碼管字模驅動函數

  35. sfr ISP_CONTR=0xe7;       //軟復位地址
  36. sbit IRIN = P3^2;         //紅外接收器數據線，外部中斷0
  37. sbit K1 = P2^0;           //按鍵1
  38. sbit K2 = P2^1;           //按鍵2
  39. sbit K3 = P2^2;           //按鍵3
  40.                           //風量1檔最小，3檔最大
  41. sbit SC1 = P2^3;          //1檔輸出,控制PNP三極管，三極管再控制BT136雙向可控硅
  42. sbit SC2 = P2^4;          //2檔輸出,控制PNP三極管，三極管再控制BT136雙向可控硅
  43. sbit SC3 = P2^5;          //3檔輸出,控制PNP三極管，三極管再控制BT136雙向可控硅
  44. sbit LED1 = P1^0;         //檔位指示小燈1
  45. sbit LED2 = P1^1;         //檔位指示小燈2
  46. sbit LED3 = P1^2;         //檔位指示小燈3
  47. sbit LED4 = P1^3;         //睡眠模式指示小燈
  48. sbit LCD1 = P2^6;         //接PNP三極管控制定時顯示數碼管1的陽極（顯示數碼管為共陽管）
  49. sbit LCD2 = P2^7;         //接PNP三極管控制定時顯示數碼管2的陽極（顯示數碼管為共陽管）
  50.                           //定時顯示數碼管的八個陰極接P0



  54. uchar IRCOM[7];                 //定義紅外接收數組
  55. uchar code Tab0[]=             //定義數碼管數組，沒有小數點
  56.       {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x89
  57.              };//0,1,2,3,4,5,6,7,8,9,h
  58. uint code Dingshi0[]=             //定義定時數組
  59.     {0,60,120,180,240,300,360,420,480
  60.                 };
  61. unsigned char ly_dis1;//定義顯示緩沖區
  62. unsigned char ly_dis2;//定義顯示緩沖區
  63. unsigned char ucKeySec=0;   //被觸發的按鍵編號
  64. unsigned int uiKeyTimeCnt1=0; //按鍵1去抖延時計數器
  65. unsigned char ucKeyLock1=0; //按鍵1觸發后自鎖的變量標志
  66. unsigned int uiKeyTimeCnt2=0; //按鍵2去抖延時計數器
  67. unsigned char ucKeyLock2=0; //按鍵2觸發后自鎖的變量標志
  68. unsigned int uiKeyTimeCnt3=0; //按鍵3去抖延時計數器
  69. unsigned char ucKeyLock3=0; //按鍵3觸發后自鎖的變量標志
  70. unsigned char anjiank=0;   //有按鍵被觸發
  71. unsigned char hw_anjiank=0;   //紅外按鍵被觸發
  72. unsigned char LCDSec=0;   //定時設置狀態
  73. unsigned char LCDszxs=0;   //數碼管定時的變量
  74. unsigned int DSSJ=0; //定時的時間
  75. unsigned char DSBZ=0;   //定時標志
  76. unsigned char iii=0;  //動態數碼管定時顯示變量
  77. unsigned char posit=0;//動態數碼管掃描步驟
  78. unsigned int uiTimeCnt=0;  //倒計時的時間計數器
  79. unsigned int js1m=0;//計時秒
  80. unsigned char Guanbi=0;   //關閉標志
  81. unsigned char SMMS=0;   //睡眠模式標志
  82. unsigned char SMMSJK=0;   //睡眠模式監控
  83. /*******************************************************************/
  84. main()
  85. {
  86.           initial_myself(); //初始化
  87.           delay_long(100);
  88.     initial_peripheral();//初始化外圍
  89.
  90.   while(1)
  91.   {
  92.                   key_service1(); //關閉的應用程序
  93.       key_service();//按鍵服務的應用程序
  94.                   LCD_XSservice(); //數碼管顯示程序
  95.          }
  96.   }

  98. //end main
  99. /**********************************************************/
  100. void LCD_XSservice() //數碼管顯示程序
  101. {
  102.         if (DSBZ==1)
  103.         {
  104.                 if (DSSJ>60)
  105.                 {
  106.                         if (DSSJ>99) {iii=2;}
  107.                         if (DSSJ>120) {iii=3;}
  108.                         if (DSSJ>180) {iii=4;}
  109.                         if (DSSJ>240) {iii=5;}
  110.                         if (DSSJ>300) {iii=6;}
  111.                         if (DSSJ>360) {iii=7;}
  112.                         if (DSSJ>420) {iii=8;}
  113.                         ly_dis1=iii;//P0口驅動數碼管2到8的定時顯示
  114.                         ly_dis2=10;        //顯示個位值
  115.                 }
  116.
  117.          if (DSSJ<=99)
  118.                 {
  119.                         if (DSSJ>0)
  120.                         {
  121.                                 ly_dis1=DSSJ/10;        //顯示十位值
  122.                                 ly_dis2=DSSJ%10;        //顯示個位值
  123.                         }
  124.           }
  125.         if (DSSJ==0)
  126.         {
  127.
  128.                 if (SMMS==1)
  129.                 {
  130.                  LCD1=1;
  131.                  LCD2=1;
  132.                  DSBZ=0;
  133.                  LED4=1;
  134.                  SMMSJK=0;
  135.                  hw_anjiank=1;     //表明由紅外按鍵觸發
  136.                  ucKeySec=1;//觸發1檔按鍵
  137.                 }
  138.                 if (SMMS==0)
  139.                 {
  140.                         if (DSBZ==1)
  141.                         {
  142.                     ISP_CONTR=0x20;  //關閉所有，所有變量清零，軟復位
  143.                         }
  144.                 }
  145.
  146.         }
  147. }
  148. }
  149. /**********************************************************/
  150. void key_scan()//按鍵掃描函數，放在定時中斷里
  151. {
  152.   if (LCDSec!=1)
  153. {
  154.         if(K1==1)//IO口是高電平，說明按鍵1一直沒有按下，這時要及時清零一些標志位
  155.          {
  156.            ucKeyLock1=0; //按鍵自鎖標志清零
  157.                  uiKeyTimeCnt1=0;//按鍵去抖延時計數器清零
  158.          }
  159.    else if(ucKeyLock1==0)//有按鍵按下,且是第一次按下
  160.          {
  161.           uiKeyTimeCnt1++; //累計定時中斷次數
  162.                  if(uiKeyTimeCnt1>const_key_time1)
  163.                  {
  164.                          uiKeyTimeCnt1=0;
  165.                          ucKeyLock1=1;  //自鎖按鍵置位,避免一直觸發
  166.                          hw_anjiank=0;  //表明解除由紅外按鍵觸發
  167.                          anjiank=1;     //表明由按鍵觸發
  168.                          ucKeySec=1;    //觸發1檔按鍵
  169.                  }
  170.          }
  171.
  172.          if(K2==1)//IO口是高電平，說明按鍵2一直沒有按下，這時要及時清零一些標志位
  173.          {
  174.            ucKeyLock2=0; //按鍵自鎖標志清零
  175.                  uiKeyTimeCnt2=0;//按鍵去抖延時計數器清零
  176.          }
  177.    else if(ucKeyLock2==0)//有按鍵按下,且是第一次按下
  178.          {
  179.           uiKeyTimeCnt2++; //累計定時中斷次數
  180.                  if(uiKeyTimeCnt2>const_key_time1)
  181.                  {
  182.                          uiKeyTimeCnt2=0;
  183.                          ucKeyLock2=1;  //自鎖按鍵置位,避免一直觸發
  184.                          hw_anjiank=0;  //表明解除由紅外按鍵觸發
  185.                          anjiank=1;     //表明由按鍵觸發
  186.                          ucKeySec=2;    //觸發2檔按鍵
  187.                  }
  188.          }
  189.
  190.    if(K3==1)//IO口是高電平，說明按鍵3一直沒有按下，這時要及時清零一些標志位
  191.          {
  192.            ucKeyLock3=0; //按鍵自鎖標志清零
  193.                  uiKeyTimeCnt3=0;//按鍵去抖延時計數器清零
  194.          }
  195.    else if(ucKeyLock3==0)//有按鍵按下,且是第一次按下
  196.          {
  197.           uiKeyTimeCnt3++; //累計定時中斷次數
  198.                  if(uiKeyTimeCnt3>const_key_time1)
  199.                  {
  200.                          uiKeyTimeCnt3=0;
  201.                          ucKeyLock3=1;  //自鎖按鍵置位,避免一直觸發
  202.                          hw_anjiank=0;  //表明解除由紅外按鍵觸發
  203.                          anjiank=1;     //表明由按鍵觸發
  204.                          ucKeySec=3;    //觸發3檔按鍵
  205.                  }
  206.          }
  207.   }
  208. }



  212. /**********************************************************/
  213. void key_service1() //關閉的應用程序
  214. {
  215.         if(anjiank==1)  //判斷按鍵是否有按下，如果按鍵觸發，但三個按鍵都為高電平，那么表示按了按鍵關按鍵
  216.                  {
  217.                          if(K1&K2&K3==1)
  218.                          {
  219.                                  ISP_CONTR=0x20;  //關閉所有，所有變量清零，軟復位
  220.                          }
  221.                  }
  222.
  223.          if(hw_anjiank==1)//判斷紅外關按鍵是否按下
  224.                  {
  225.                          if(Guanbi==1)   //關閉標志
  226.                          {
  227.                                   //關閉所有，所有變量清零，軟位
  228.                                 initial_myself(); //初始化
  229.                                 delay_long(100);
  230.                                 initial_peripheral();//初始化外圍
  231.                                 Guanbi=0;   //關閉標志清零
  232.
  233.                          }
  234.                  }
  235.
  236.
  237. }
  238. /**********************************************************/
  239. void key_service() //按鍵服務的應用程序
  240. {
  241.   switch(ucKeySec) //按鍵的切換
  242.         {
  243.
  244.         case 1:       //按鍵1--1檔
  245.             LED1 = 1;
  246.       LED2 = 1;
  247.       LED3 = 1;
  248.       LED1 = 0;
  249.       SC2 = 1;
  250.             SC3 = 1;
  251.             delay(300);
  252.             if (SC2&SC3)
  253.                         {
  254.       SC1 = 0;
  255.                                 }
  256.                         ucKeySec=0;  //響應按鍵服務處理程序后,按鍵編號清零,避免一直觸發
  257.        break;
  258.         case 2:       //按鍵2--2檔
  259.             LED1 = 1;
  260.       LED2 = 1;
  261.       LED3 = 1;
  262.             LED1 = 0;
  263.       LED2 = 0;
  264.       SC1 = 1;
  265.             SC3 = 1;
  266.       delay(300);
  267.       if (SC1&SC3)
  268.                         {
  269.       SC2 = 0;
  270.                                 }
  271.             ucKeySec=0;  //響應按鍵服務處理程序后,按鍵編號清零,避免一直觸發
  272.        break;
  273.         case 3:       //按鍵3--3檔
  274.             LED1 = 1;
  275.       LED2 = 1;
  276.       LED3 = 1;
  277.             LED1 = 0;
  278.       LED2 = 0;
  279.             LED3 = 0;
  280.       SC1 = 1;
  281.             SC2 = 1;
  282.       delay(300);
  283.       if (SC1&SC2)
  284.                         {
  285.       SC3 = 0;
  286.                                 }
  287.             ucKeySec=0;  //響應按鍵服務處理程序后,按鍵編號清零,避免一直觸發
  288.        break;
  289.   case 4:       //OK按鍵短按
  290.
  291.             ucKeySec=0;  //響應按鍵服務處理程序后,按鍵編號清零,避免一直觸發
  292.        break;
  293.
  294.         }
  295. }

  297. /**********************************************************/
  298. void IR_IN() interrupt 0 //using 0    接收紅外信號
  299. {
  300.   unsigned char j,k,N=0;
  301.          EX0 = 0;
  302.          delay(15);
  303.          if (IRIN==1)
  304.      { EX0 =1;
  305.            return;
  306.           }
  307.                            //確認IR信號出現
  308.   while (!IRIN)            //等IR變為高電平，跳過9ms的前導低電平信號。
  309.     {delay(1);}

  311. for (j=0;j<4;j++)         //收集四組數據
  312. {
  313.   for (k=0;k<8;k++)        //每組數據有8位
  314.   {
  315.    while (IRIN)            //等 IR 變為低電平，跳過4.5ms的前導高電平信號。
  316.      {delay(1);}
  317.     while (!IRIN)          //等 IR 變為高電平
  318.      {delay(1);}
  319.      while (IRIN)           //計算IR高電平時長
  320.       {
  321.     delay(1);
  322.     N++;
  323.     if (N>=30)
  324.          { EX0=1;
  325.          return;}                  //0.14ms計數過長自動離開。
  326.       }                        //高電平計數完畢
  327.      IRCOM[j]=IRCOM[j] >> 1;                  //數據最高位補“0”
  328.      if (N>=8) {IRCOM[j] = IRCOM[j] | 0x80;}  //數據最高位補“1”
  329.      N=0;
  330.
  331.   }//end for k
  332. }//end for j


  335.
  336.    if (IRCOM[2]!=~IRCOM[3])
  337.    { EX0=1;
  338.                  return; }
  339.
  340. if (LCDSec!=1)
  341. {
  342.         if (IRCOM[2]==0xC5)//返回鍵  這一步就是判斷，如果對應按鍵，則執行下面動作！
  343.                         {
  344.                          anjiank=0;  //表明解除由按鍵觸發
  345.                          hw_anjiank=1;     //表明由紅外按鍵觸發
  346.                          ucKeySec=1;//觸發1檔按鍵
  347.
  348.                         }
  349.         if (IRCOM[2]==0x88)// 主頁鍵  這一步就是判斷，如果對應按鍵，則執行下面動作！
  350.                         {
  351.                          anjiank=0;  //表明解除由按鍵觸發
  352.                          hw_anjiank=1;     //表明由紅外按鍵觸發
  353.                          ucKeySec=2;//觸發2檔按鍵
  354.
  355.                         }
  356.         if (IRCOM[2]==0x82)//菜單鍵   這一步就是判斷，如果對應按鍵，則執行下面動作！
  357.                         {
  358.                          anjiank=0;  //表明解除由按鍵觸發
  359.                          hw_anjiank=1;     //表明由紅外按鍵觸發
  360.                          ucKeySec=3;//觸發3檔按鍵
  361.
  362.                         }
  363.         }

  365. if (IRCOM[2]==0xCA)//上翻鍵，這一步就是判斷，如果對應按鍵，則執行下面動作！
  366.                 {
  367.                  if (LCDSec==1)//如果在時間設置狀態，就是設置時間的加
  368.                  {
  369.                          LCDszxs++;
  370.                          if (LCDszxs>8)
  371.                          {
  372.                          LCDszxs=0;
  373.                          }
  374.                         }
  375.            else    //除了時間設置狀態，為風量檔位加
  376.                  {
  377.                   if (SC1&SC2&SC3)
  378.                          {
  379.                                  ucKeySec=1;
  380.                                 }
  381.                  if (SC1==0)
  382.                          {
  383.                                  ucKeySec=2;
  384.                          }
  385.                         if (SC2==0)
  386.                          {
  387.                                  ucKeySec=3;
  388.                          }
  389.                   anjiank=0;  //表明解除由按鍵觸發
  390.                   hw_anjiank=1;     //表明由紅外按鍵觸發
  391.                   }
  392.                 }
  393. if (IRCOM[2]==0xD2)//下翻鍵，這一步就是判斷，如果對應按鍵，則執行下面動作！
  394.                 {
  395.                  if (LCDSec==1)//如果在時間設置狀態，就是設置時間的減
  396.                  {
  397.                          if (LCDszxs>0)
  398.                          {
  399.                          LCDszxs--;
  400.                          }
  401.                          if (LCDszxs==0)
  402.                          {
  403.                          LCDszxs=8;
  404.                          }
  405.                   }
  406.           else   //除了時間設置狀態，為風量檔位減
  407.                  {
  408.                   if (SC1==0)
  409.                          {
  410.                                 Guanbi=1;   //關閉標志打開
  411.        }
  412.                         if (SC2==0)
  413.                          {
  414.                                  ucKeySec=1;
  415.                          }
  416.                          if (SC3==0)
  417.                          {
  418.                                  ucKeySec=2;
  419.                          }
  420.                  anjiank=0;  //表明解除由按鍵觸發
  421.                  hw_anjiank=1;     //表明由紅外按鍵觸發
  422.                  }
  423.                 }
  424.
  425. if (IRCOM[2]==0x81)// V-鍵  這一步就是判斷，如果對應按鍵，則執行下面動作！定時設置
  426.    {
  427.     if ((SC1&SC2&SC3)==0)
  428.                  {
  429.                  LCDSec=1;  //定時設置狀態，數碼管閃動
  430.                  LCDszxs=0;   //數碼管定時的變量
  431.                  LCD1=0;
  432.                  LCD2=0;
  433.                 }
  434.          }
  435.
  436.         if (IRCOM[2]==0xce)//OK鍵  這一步就是判斷，如果對應按鍵，則執行下面動作！確認并退出定時設置
  437.                 {
  438.                  if (LCDSec==1)
  439.                  {
  440.                          if (LCDszxs>0)
  441.                          {
  442.                                  DSSJ=Dingshi0[LCDszxs];
  443.                                  DSBZ=1;
  444.                                  LCDSec=0;
  445.                                  SMMSJK=0;
  446.                          }
  447.                         else
  448.       {
  449.                                 LCD1=0;
  450.                     LCD2=0;
  451.                                 LCDSec=0;
  452.                         }
  453.                  }
  454.                  else
  455.                 {
  456.       initial_myself(); //初始化
  457.                         delay_long(100);
  458.                         initial_peripheral();//初始化外圍
  459.                         Guanbi=0;   //關閉標志清零
  460.                 }
  461.                 }
  462.
  463. if (IRCOM[2]==0xC1)//右翻鍵，這一步就是判斷，如果對應按鍵，則執行下面動作！
  464. {
  465.         if ((SC1&SC2&SC3)==0)
  466.         {
  467.         if (LCDSec==0)
  468.         {
  469.         LED4=!LED4;                 //LED4取反
  470.
  471.                 if (LED4==0)
  472.                 {
  473.                         SMMS=1;
  474.                          if (DSBZ==0)
  475.            {
  476.                         if(SMMSJK==0)
  477.                                         {
  478.                                         LCD1=0;
  479.                       LCD2=0;
  480.                                         LCDszxs=3;
  481.                                         DSSJ=Dingshi0[LCDszxs];
  482.                                         DSBZ=1;
  483.                                         SMMSJK=1;
  484.                                         }
  485.                    }
  486.                  }
  487.                 if (LED4==1)
  488.                 {
  489.                         SMMS=0;
  490.
  491.                 if (DSBZ==1)
  492.                 {
  493.                         if(SMMSJK==1)
  494.                          {
  495.                                 LCD1=1;
  496.                     LCD2=1;
  497.                                 DSBZ=0;
  498.                                 LCDszxs=0;
  499.                                 DSSJ=Dingshi0[LCDszxs];
  500.                                 SMMSJK=0;
  501.                                 }
  502.                         }
  503.                 }
  504.         }
  505. }
  506. }
  507.
  508.
  509.      EX0 = 1;
  510. }
  511. /**********************************************************/
  512. void display_drive()  //數碼管字模驅動函數
  513. {
  514.         if (DSBZ|LCDSec)
  515. {
  516.         switch(posit)
  517.                         {
  518.                                 case 1:
  519.                                         LCD1=0;
  520.                                         LCD2=1;
  521.                                  if (LCDSec==1)
  522.                                  {
  523.                                         P0=Tab0[LCDszxs];//P0口驅動數碼管0到8的定時顯示
  524.                                  }
  525.                                  else
  526.                                  {
  527.                                         P0=Tab0[ly_dis1];//P0口驅動數碼管1到8的定時顯示
  528.                                  }
  529.                                         break;
  530.                                 case 2:
  531.                                         LCD1=1;
  532.                                         LCD2=0;
  533.                                 if (LCDSec==1)
  534.                                  {
  535.                                         P0=0X8b;//顯示H
  536.                                  }
  537.                                  else
  538.                                  {
  539.                                         P0=Tab0[ly_dis2];//P0口驅動數碼管1到8的定時顯示
  540.                                  }
  541.                                         break;
  542.                         }
  543.                         posit++;
  544.                         if(posit>2)
  545.                         {
  546.                                 posit=1;
  547.                         }
  548.                 }
  549. else
  550. {
  551.         LCD1=1;
  552.         LCD2=1;
  553. }
  554. }
  555. /**********************************************************/
  556. void T0_time() interrupt 1  //定時器0函數
  557. {
  558.         TF0=0;  //清除中斷標志
  559.         TR0=0; //關中斷
  560.         key_scan(); //按鍵掃描函數
  561.
  562.          if(DSBZ==1)  //啟動定時倒計時計數器
  563.   {
  564.      uiTimeCnt++;
  565.      if(uiTimeCnt>=const_1s)    //1秒時間到
  566.      {
  567.                          js1m++;
  568.                          if (js1m==210)
  569.                          {
  570.             if(DSSJ!=0) //防止倒計時到0秒
  571.             {
  572.                DSSJ--;  //倒計時值減1
  573.             }
  574.                                         js1m=0;
  575.                                 }
  576.
  577.         uiTimeCnt=0;   //計時器清零，準備重新開始
  578.      }
  579.   }

  581.         display_drive();  //數碼管字模驅動函數
  582.         TH0=0xfe;   //重裝初始值(65535-500)=635035=0xfe0b
  583.         TL0=0x0b;
  584.         TR0=1;  //開中斷
  585. }

  587. /*******************************************************/
  588. void initial_myself()  //初始化單片機
  589. {
  590.
  591.
  592.         //I/O口初始化
  593.     IRIN=1;           //紅外接收器數據線，外部中斷0
  594.           K1 = 1;           //按鍵1
  595.           K2 = 1;           //按鍵2
  596.           K3 = 1;           //按鍵3
  597.     SC1 = 1;          //1檔輸出
  598.     SC2 = 1;          //2檔輸出
  599.     SC3 = 1;          //3檔輸出
  600.     LED4 = 1;         //仿自然風指示小燈
  601. ……………………

  603. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼
接下來是重點
所有資料51hei提供下載:
遙控風扇程序.rar (122.38 KB, 下載次數: 366)
風扇電路仿真圖.rar (42.08 KB, 下載次數: 269)


評分

參與人數 4黑幣 +132 收起 理由
51yzq + 6
yousunny + 20 很給力！
張小帥1126 + 6
admin + 100 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:102702 發表于 2017-8-5 23:32 | 顯示全部樓層
樓主如果能做成一張PCB就完美了
回復

使用道具 舉報

ID:105804 發表于 2017-8-6 07:35 | 顯示全部樓層
正合我意
回復

使用道具 舉報

ID:105804 發表于 2017-8-6 07:39 | 顯示全部樓層
那個A1015可不可以用其他PNP三極管代替嗎？
回復

使用道具 舉報

ID:129855 發表于 2017-8-6 13:02 來自手機 | 顯示全部樓層
奧斯特洛夫斯基 發表于 2017-8-6 07:39
那個A1015可不可以用其他PNP三極管代替嗎？

參數相符即可，只是起開關作用
回復

使用道具 舉報

ID:147518 發表于 2017-8-15 15:52 來自手機 | 顯示全部樓層
用個小點的單片機嘛
回復

使用道具 舉報

ID:82765 發表于 2017-8-15 22:07 | 顯示全部樓層
好資料，強烈支持大家 diy，贊一個
回復

使用道具 舉報

ID:227313 發表于 2017-8-17 09:40 | 顯示全部樓層
也想把家里的電扇改造一下 學習學習 謝謝
回復

使用道具 舉報

ID:164850 發表于 2017-9-5 13:59 | 顯示全部樓層
把家里的電扇改造一下 學習學習 謝謝
回復

使用道具 舉報

ID:164850 發表于 2017-9-5 16:34 | 顯示全部樓層
回復

使用道具 舉報

ID:209789 發表于 2017-9-6 19:37 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:129855 發表于 2017-9-15 22:07 來自手機 | 顯示全部樓層
luxianjun 發表于 2017-9-5 13:59
把家里的電扇改造一下 學習學習 謝謝

能幫到你我很高興！下載回貼是你們給我的最大動力。繼續努力，再發新貼！
回復

使用道具 舉報

ID:232280 發表于 2017-9-23 11:45 來自手機 | 顯示全部樓層
好東西，能發一下需要哪些材料嗎？你這個好像不是用繼電器的
回復

使用道具 舉報

ID:248377 發表于 2017-11-11 16:06 來自手機 | 顯示全部樓層
不錯的資料，真是羨慕
回復

使用道具 舉報

ID:194149 發表于 2017-12-4 21:54 | 顯示全部樓層
proteus仿真數碼管怎么不亮
回復

使用道具 舉報

ID:129855 發表于 2018-1-24 23:23 | 顯示全部樓層
863903579 發表于 2017-12-4 21:54
proteus仿真數碼管怎么不亮

不好意思，仿真圖我隨便找的元器件，我沒有仿真。仿真圖只是我的電路圖，電路是正確的！
回復

使用道具 舉報

ID:46999 發表于 2018-2-26 09:37 | 顯示全部樓層
謝謝分享，今年必須改個來用
回復

使用道具 舉報

ID:282091 發表于 2018-3-12 02:20 | 顯示全部樓層
馬上就熱了，剛好可以搞來用
回復

使用道具 舉報

ID:272625 發表于 2018-4-7 20:29 來自手機 | 顯示全部樓層
感謝樓主共享，現在正需要了！
回復

使用道具 舉報

ID:272625 發表于 2018-4-11 10:09 來自手機 | 顯示全部樓層
樓主程序發現有問題，顯示100分鐘以下，段碼有暗影。如顯示:95分鐘，看到的是88分鐘。消暗影不知怎么改？哪個大神改好了傳上來！
回復

使用道具 舉報

ID:76497 發表于 2018-5-25 11:13 | 顯示全部樓層
我也把我的風扇改造一下。
回復

使用道具 舉報

ID:129855 發表于 2018-5-26 11:26 | 顯示全部樓層
都市郎 發表于 2018-4-11 10:09
樓主程序發現有問題，顯示100分鐘以下，段碼有暗影。如顯示:95分鐘，看到的是88分鐘。消暗影不知怎么改？哪 ...

已經加了消隱，由于未拆風扇所以未測試，你可以測試下，如果測試ok請回復一下
回復

使用道具 舉報

ID:129855 發表于 2018-5-26 11:31 | 顯示全部樓層
加了消隱，用過OK請回復！

遙控風扇.rar

143.26 KB, 下載次數: 90, 下載積分: 黑幣 -5

回復

使用道具 舉報

ID:129855 發表于 2018-5-26 11:42 來自手機 | 顯示全部樓層
fyhhtgq 發表于 2018-5-26 11:31
加了消隱，用過OK請回復！

忘了編譯，請下載后編譯下再使用！也就是說文件里的HEX文件還是沒加消隱的。特此聲明！
回復

使用道具 舉報

ID:272625 發表于 2018-6-2 23:27 來自手機 | 顯示全部樓層
最近工作挺忙的，沒時間逛論壇。程序經過請教大神早就改好了！
回復

使用道具 舉報

ID:272625 發表于 2018-6-3 10:50 | 顯示全部樓層
      樓主真是不好意思！我的開發板模塊拆了,風扇早裝好了，天氣熱不想拆。我改的程序跟樓主不一樣！
我的是加P0=0XFF;，樓主的是加LCD1=1;LCD2=1;。
      另外有一點不明白P0=0X8b;//顯示H，改成共陰數碼管H不能正常顯示。為什么H是0X8b？
共陰數碼管H是：0X76，共陽數碼管H是：0X89，對不上呀？
回復

使用道具 舉報

ID:129855 發表于 2018-6-3 13:22 來自手機 | 顯示全部樓層
都市郎 發表于 2018-6-3 10:50
樓主真是不好意思！我的開發板模塊拆了,風扇早裝好了，天氣熱不想拆。我改的程序跟樓主不一樣！
我 ...

建議學習一下，這是最基本的東西！
回復

使用道具 舉報

ID:346921 發表于 2018-6-7 14:27 | 顯示全部樓層
想下載學習下，可就是。。。。。
回復

使用道具 舉報

ID:346921 發表于 2018-6-8 11:41 | 顯示全部樓層
樓主不能把圖和程序放一個壓縮包里嗎？分兩次下扣兩次黑幣啊！
回復

使用道具 舉報

ID:129855 發表于 2018-6-8 20:20 來自手機 | 顯示全部樓層
zfeng 發表于 2018-6-8 11:41
樓主不能把圖和程序放一個壓縮包里嗎？分兩次下扣兩次黑幣啊！

請直接下13樓的就可以了，編譯一下，忘了編譯，里面的hex文件是沒加消隱的。
回復

使用道具 舉報

ID:164850 發表于 2018-6-9 14:57 | 顯示全部樓層
下23樓的就可以了，編譯一下，忘了編譯，里面的hex文件是沒加消隱的。
回復

使用道具 舉報

ID:348234 發表于 2018-6-9 15:33 來自手機 | 顯示全部樓層
馬上就熱了，剛好可以搞來用
回復

使用道具 舉報

ID:346921 發表于 2018-6-15 12:45 | 顯示全部樓層
三個機械按鍵加的電容有什么作用，可不加嗎？
回復

使用道具 舉報

ID:129855 發表于 2018-6-15 14:55 來自手機 | 顯示全部樓層
zfeng 發表于 2018-6-15 12:45
三個機械按鍵加的電容有什么作用，可不加嗎？

起消抖作用，但程序里己經作了消抖處理，加只是我的習慣問題，可以不加！
回復

使用道具 舉報

ID:346921 發表于 2018-7-12 09:19 | 顯示全部樓層
做是做好了，最近發現老是開一會自動關了，也沒定時，不知什么原因，有遇到過的嗎？
回復

使用道具 舉報

ID:89072 發表于 2018-7-15 17:32 | 顯示全部樓層
編譯時出現警告不通過，下載后不顯示，仿真也不顯示，不知道哪里出問題，下了兩個壓縮包，沒黑幣啦
回復

使用道具 舉報

ID:120628 發表于 2018-7-17 12:26 來自手機 | 顯示全部樓層
哈哈，剛好想改家里風扇
回復

使用道具 舉報

ID:346921 發表于 2018-7-23 09:24 | 顯示全部樓層
發現紅外中斷里的程序比較多，對系統運行有影響的吧？
回復

使用道具 舉報

ID:129855 發表于 2018-7-26 21:32 來自手機 | 顯示全部樓層
zfeng 發表于 2018-7-23 09:24
發現紅外中斷里的程序比較多，對系統運行有影響的吧？

兩年多了，沒出現過問題！
回復

使用道具 舉報

ID:346921 發表于 2018-7-30 08:57 | 顯示全部樓層
本帖最后由 zfeng 于 2018-7-30 09:08 編輯

樓主百忙之中還回帖，贊一下。順便再回答我個問題吧：我把這個程序加在STC8F2K08S2。這個沒打完不小心回車了，請管理員刪了。
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 精品国产黄a∨片高清在线 成人区精品一区二区婷婷 日本一区二区视频 | 国产美女h视频 | 日韩三级免费网站 | 日韩一区二区三区在线观看 | 成人国产精品色哟哟 | 久久久综合网 | 日韩一区二区三区视频 | 精品真实国产乱文在线 | 中文字幕亚洲精品 | 放个毛片看看 | 9999国产精品欧美久久久久久 | 在线一区观看 | 亚洲一区二区久久 | 国产午夜精品一区二区三区 | 亚洲二区精品 | 国产成人精品一区二区三区 | 亚洲 欧美 日韩 在线 | 久久网一区二区 | 国产精品欧美一区二区 | 精品国产高清一区二区三区 | 中文字幕一区二区三区精彩视频 | 91久久久久久久久久久 | 日韩精品成人av | 青娱乐一区二区 | 成人亚洲视频 | 亚洲成人综合在线 | 国产超碰人人爽人人做人人爱 | 欧美电影免费观看高清 | 日本黄色的视频 | 欧美区日韩区 | 日韩精品a在线观看图片 | 日本亚洲欧美 | 欧美一级电影免费 | 色吊丝2| 天堂网中文| 国产亚洲一区二区三区 | 99久久精品国产麻豆演员表 | 日韩中文字幕一区二区 | 操操日| 欧美日韩看片 | av日韩一区|
