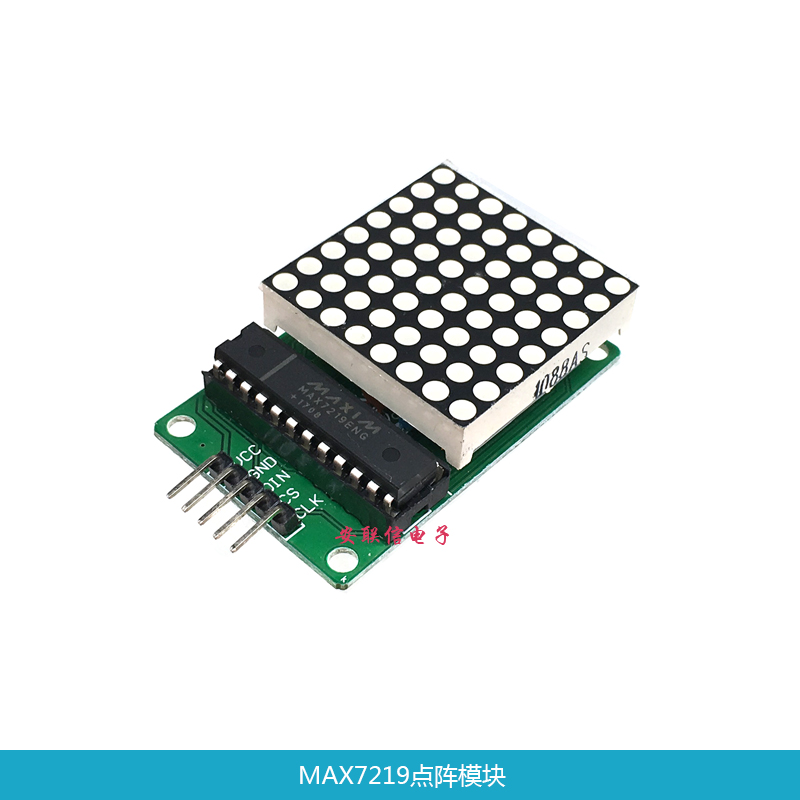

MAX7219是一種集成化的串行輸入/輸出共陰極顯示驅動器,它連接微處理器與8位數字的7段數字LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃描回路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個數據。只有一個外部寄存器用來設置各個LED的段電流。 一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需要改寫所有的顯示。MAX7219同樣允許用戶對每一個數據選擇編碼或者不編碼。
整個設備包含一個150μA的低功耗關閉模式，模擬和數字亮度控制，一個掃描限制寄存器允許用戶顯示1-8位數據，還有一個讓所有LED發光的檢測模式。 只需要3個IO口即可驅動1個點陣！點陣顯示時無閃爍！支持級聯！ 模塊參數： 1.單個模塊可以驅動一個8*8共陰點陣 2.模塊工作電壓：5V 3.模塊尺寸：長5厘米X寬3.2厘米X高1.5厘米 4.帶4個固定螺絲孔，孔徑3mm，可使用本店M3銅柱固定 5.模塊帶輸入輸出接口，支持多個模塊級聯 接線說明： 1.模塊左邊為輸入端口，右邊為輸出端口。 2.控制單個模塊時，只需要將輸入端口接到CPU 3.多個模塊級聯時，第1個模塊的輸入端接CPU，輸出端接第2個模塊的輸入端，第2個模塊的輸出端接第3個模塊的輸入端，以此類推... 以51單片機為例： VCC → 5V GND → GND DIN → P22 CS → P21 CLK → P20
|
