數碼管計數求助兩塊573驅動兩位共陰數碼管

ID:218870 · 發表于 2017-8-13 05:50

兩塊573驅動兩位共陰數碼管，按鍵計數00——99，電路圖如下

ID:230901 · 發表于 2017-9-8 16:47

這是要程序。。。

ID:82765 · 發表于 2017-9-8 17:07

提示: 作者被禁止或刪除內容自動屏蔽

ID:111634 · 發表于 2017-9-9 17:01

本帖最后由 zl2168 于 2017-9-9 17:09 編輯

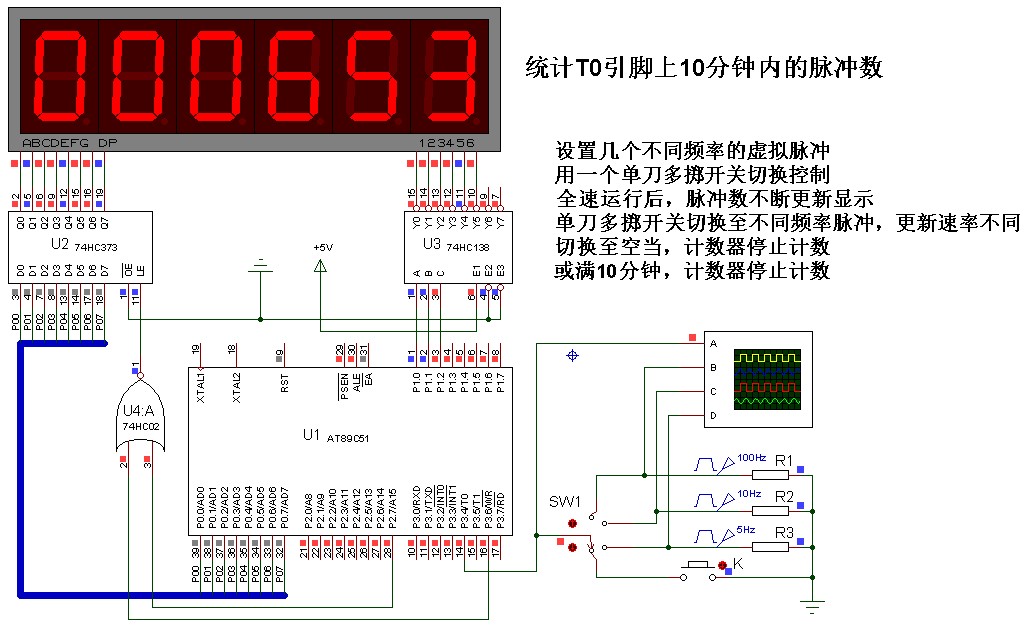

統計T0引腳上10分鐘內的脈沖數

實例71 統計T0引腳上10分鐘內脈沖數.rar (52.96 KB, 下載次數: 4)

先Proteus仿真一下，確認有效。以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版. 書中電路和程序設計有詳細說明，程序語句條條有注解。仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。到圖書館借，或到新華書店翻閱，或到網上書店打折購買。

ID:162665 · 發表于 2017-9-9 20:20

首先你要知道鎖存器是怎么工作的，然后會數碼管靜態，動態顯示。鎖存器的原理如圖，代碼自己寫吧C:\Users\Administrator\Desktop

ID:225822 · 發表于 2017-9-10 20:02

給你程序自己修改吧，只是這個程序里是自動加1計數。兩個573用來片選和段選分別鎖存。

#include<reg52.h>
sbit selectWei=P2^7;
sbit selectDuan=P2^6;
unsigned char code selectPin[]={0x0e,0x0d,0x0b,0x07};
unsigned char code displayNum[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
int a;
unsigned int number;
void outPutNumber(unsigned int);
void delay();
void main()
{
number=0;
while(1)
{
outPutNumber(number);
number++;
}
}

void outPutNumber(unsigned int z)
{
if(z>9999)  //取千位數
{
selectDuan=1; //先發送段字符
P1=displayNum[z%100000/10000];
selectDuan=0;
selectWei=1; //再開通位選可消除重影
P0=selectPin[0];
selectWei=0;
delay();
}

if(z>999)  //取千位數
{
selectDuan=1;
P1=displayNum[z%10000/1000];
selectDuan=0;
selectWei=1;
P0=selectPin[1];
selectWei=0;
delay();
}

if(z>99)  //取百位數
{
selectDuan=1;
P1=displayNum[z%1000/100];
selectDuan=0;
selectWei=1;
P0=selectPin[2];
selectWei=0;
delay();
}

if(z>9)  //取十位數
{
selectDuan=1;
P1=displayNum[z%100/10];
selectDuan=0;
selectWei=1;
P0=selectPin[3];
selectWei=0;
delay();
}
/*
if(z>0)  //取個位數
{
selectDuan=1;
P1=displayNum[z%10];
selectDuan=0;
selectWei=1;
P0=selectPin[3];
selectWei=0;
delay();
}*/
}

void delay()
{
int i,j;
for(i=0;i<10;i++)
for(j=0;j<110;j++);
}

ID:186936 · 發表于 2017-9-26 20:19

#include<reg52.h>
sbit selectWei=P2^7;
sbit selectDuan=P2^6;
unsigned char code selectPin[]={0x0e,0x0d,0x0b,0x07};
unsigned char code displayNum[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
int a;
unsigned int number;
void outPutNumber(unsigned int);
void delay();
void main()
{
      number=0;
      while(1)
      {
            outPutNumber(number);
            number++;
      }
}

void outPutNumber(unsigned int z)
{
      if(z>9999)  //取千位數
      {
            selectDuan=1;             //先發送段字符
            P1=displayNum[z%100000/10000];
            selectDuan=0;
            selectWei=1;             //再開通位選可消除重影
            P0=selectPin[0];
            selectWei=0;
            delay();
      }

      if(z>999)  //取千位數
      {
            selectDuan=1;
            P1=displayNum[z%10000/1000];
            selectDuan=0;
            selectWei=1;
            P0=selectPin[1];
            selectWei=0;
            delay();
      }

      if(z>99)  //取百位數
      {
            selectDuan=1;
            P1=displayNum[z%1000/100];
            selectDuan=0;
            selectWei=1;
            P0=selectPin[2];
            selectWei=0;
            delay();
      }

      if(z>9)  //取十位數
      {
            selectDuan=1;
            P1=displayNum[z%100/10];
            selectDuan=0;
            selectWei=1;
            P0=selectPin[3];
            selectWei=0;
            delay();
      }
/*
      if(z>0)  //取個位數
      {
            selectDuan=1;
            P1=displayNum[z%10];
            selectDuan=0;
            selectWei=1;
            P0=selectPin[3];
            selectWei=0;
            delay();
      }*/
}

void delay()
{
      int i,j;
      for(i=0;i<10;i++)
            for(j=0;j<110;j++);
}
