可控硅MOC3021通過單片機如何觸發

ID:238225 · 發表于 2017-10-10 10:55

請問怎樣通過單片機來觸發MOC3021？

ID:1 · 發表于 2017-10-11 01:54

你的可控硅控制的是什么交流電還是直流電？

ID:111634 · 發表于 2017-10-11 07:22

本帖最后由 zl2168 于 2017-10-11 07:26 編輯

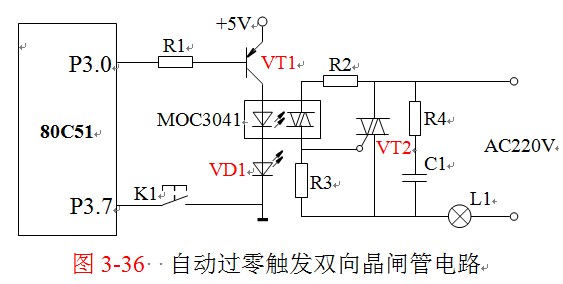

實例20 過零觸發雙向晶閘管

先Proteus仿真一下，確認有效。

實例20 過零觸發雙向晶閘管.rar (46.03 KB, 下載次數: 203)
3041與3021僅承受耐壓不同
以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:123289 · 發表于 2017-10-11 23:01

請弄清可控硅的通、斷、觸發……，原理。

ID:877242 · 發表于 2021-1-13 17:17

CT301X,CT302X,CT305X是屬于不帶過零檢測功能，CT303X,CT304X,CT306X,CT308X屬于帶過零檢測功能，主要區別是驅動可控硅的通斷方式不一樣。不帶過零檢測實時觸發，帶過零檢測，須待通斷信號零點時觸發

ID:255945 · 發表于 2021-1-13 21:16

單片機輸出控制信號給moc
