網上已經有很多介紹藍牙進入AT模式后進行設置的方法了。但很多朋友手上只有arduino的板子，這個時候用一般的串口調試方法可能會有點麻煩，這里介紹一下怎樣用arduino 的板子和arduino 的IDE來進入藍牙的AT模式并設置。
可以用arduino板子，加其IDE，輕松檢測藍牙的AT。有兩種方法：方法一：
首先藍牙進入AT模式（現在的藍牙模塊上一般都有一個小按鈕，按住按鈕不要松手，然后給藍牙上電就可以進入了）。
進入AT模式后，指示燈會以2s的速度亮滅亮滅。
藍牙的5v接5v,GND接GND,EN接5v或3.3v；TX和RX接隨便兩個口，比如我這TX接8，RX接9。
arduino IDE中寫入代碼
#include <SoftwareSerial.h>
int txPin = 8;//接藍牙TX口
int rxPin = 9;//接藍牙RX口
SoftwareSerial BTSerial(txPin,rxPin);
void setup()
{
Serial.begin(9600);//
BTSerial.begin(38400); // 這里設置藍牙通信波特率，剛買來的一般是38400
}
void loop()
{
if (BTSerial.available())//從藍牙那里讀取數據
Serial.write(BTSerial.read());//打印在串口中
if (Serial.available())//從串口讀取數據，傳給藍牙
BTSerial.write(Serial.read());
}
然后打開串口，設置波特率9600（和前面 Serial.begin(9600) 一致），換行的那里設置為Both NL & CR。
然后就可以了，輸入AT等命令會有返回值。
方法二：
首先藍牙進入AT模式。
藍牙的5v接5v,GND接GND,EN接5v或3.3v；TX接arduino板子的TX，RX接RX。
這里不需要給arduino板子燒寫程序，為了以前刷在板子里的程序的干擾，可以刷一個空程序進去，刷的時候要把藍牙的RX TX線拔掉，或?qū)㈦娫淳�拔掉，不然會干擾程序?qū)懭搿?br />
arduino IDE：
void setup()
{
}
void loop()
{
}
然后打開串口，設置波特率38400（這里要和藍牙的波特率一致，剛買來的一般是38400），換行的那里設置為Both NL & CR。
然后就可以了，輸入AT等命令會有返回值。
小結：前一種方法用了arduino庫中的SoftwareSerial，用任意口去模擬rx tx，和藍牙通信，由單片機傳遞從串口到藍牙的雙向的信息。
第二種方法沒有用到單片機，只是借用了arduino板子上的串口的模塊，將電腦的usb的信號轉為藍牙可以接受的信號。
|
-
(220.83 KB, 下載次數: 144)
下載附件
2017-10-14 23:16 上傳

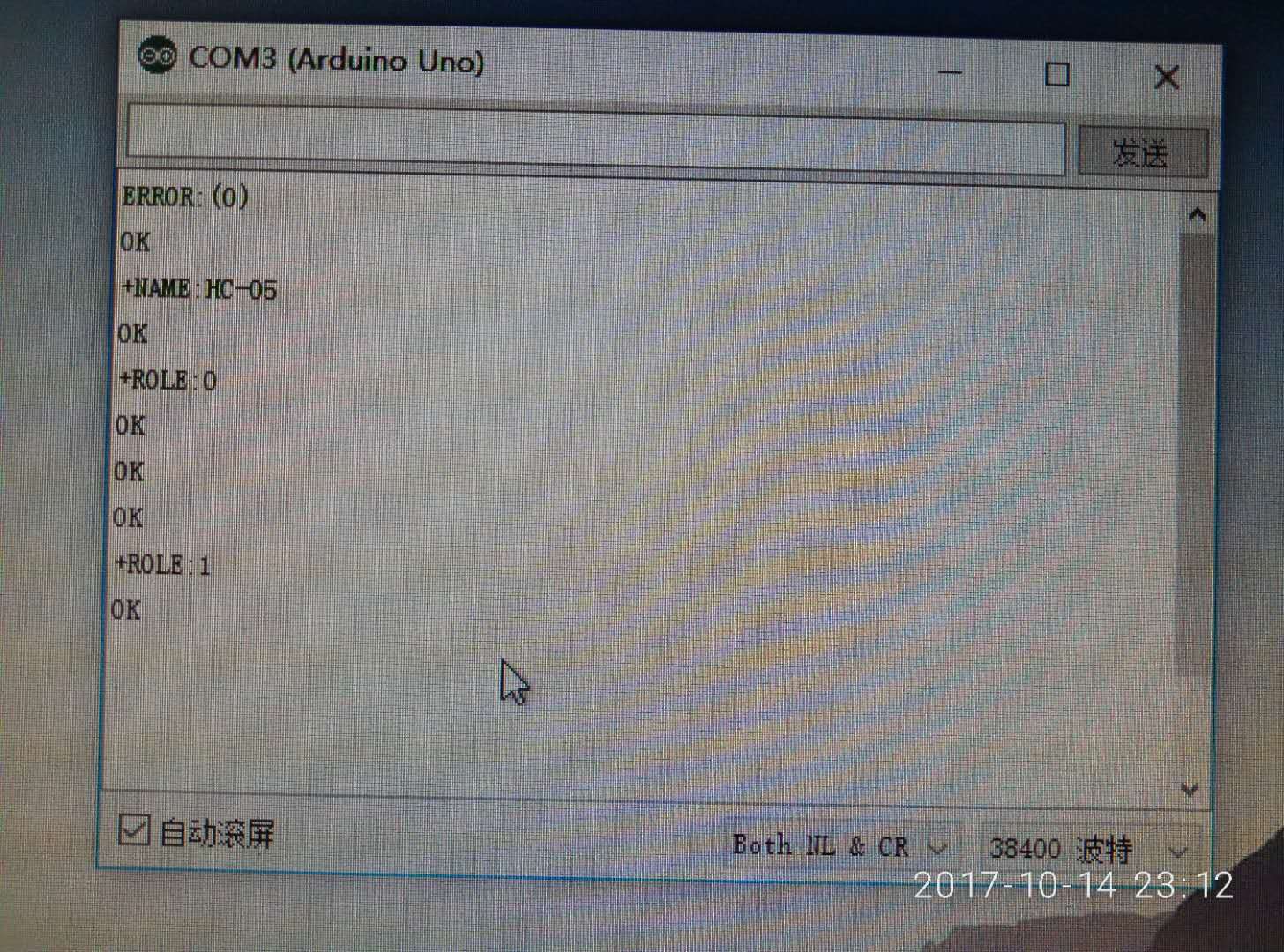

方法二串口展示
-
(224.47 KB, 下載次數: 132)
下載附件
2017-10-14 23:16 上傳
方法一串口展示
