51單片機的計算器仿真設計原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2017-10-17 00:22 上傳
下載附件
2017-10-17 00:22 上傳
單片機源程序如下:
- #include<reg51.h> //頭文件
- #define uint unsigned int
- #define uchar unsigned char
- sbit lcden=P2^2; //LCD1602控制引腳
- sbit rs=P2^0;
- sbit rw=P2^1;
- sbit busy=P0^7;//LCD忙
- char i,j,temp,num,num_1;
- long a,b,c; //a,第一個數 b,第二個數 c,得數
- float a_c,b_c;
- uchar flag,fuhao;//flag表示是否有運算符鍵按下，fuhao表征按下的是哪個運算符
- //flag=1表示運算符鍵按下，flag=0表示運算符鍵沒有按下；
- //fuhao=1為加法，fuhao=2為減法，fuhao=3為乘法，fuhao=4為除法。
- uchar code table[]={//運算數字輸入數組
- 7,8,9,0,
- 4,5,6,0,
- 1,2,3,0,
- 0,0,0,0};
- uchar code table1[]={ //經處理后進行鍵輸入顯示準備的數組
- 7,8,9,0x2f-0x30, //7，8，9，÷
- 4,5,6,0x2a-0x30, //4, 5, 6，×
- 1,2,3,0x2d-0x30, //1, 2, 3，－
- 0x01-0x30,0,0x3d-0x30,0x2b-0x30//C，0，=，＋
- };
- void delay(uchar z) // 延遲函數
- {
- uchar y;
- for(z;z>0;z--)
- for(y=0;y<110;y++);
- }
- void write_com(uchar com) // 寫指令函數
- {
- rs=0;
- P0=com; //com指令付給P0口
- delay(5);lcden=1;delay(5); lcden=0;
- }
- void write_date(uchar date) // 寫數據函數
- {
- rs=1; P0=date; delay(5);
- lcden=1; delay(5); lcden=0;
- }
- void init() //初始化
- {
- num=-1;
- lcden=1; //使能信號為高電平
- rw=0;
- write_com(0x38); //8位，2行
- delay(5); write_com(0x38); //8位，2行
- delay(5); write_com(0x0c); //顯示開，光標關，不閃爍*/
- delay(1); write_com(0x06); //增量方式不移位 顯竟獗暌貧 柚?
- delay(1); write_com(0x80); //檢測忙信號
- delay(1); write_com(0x01); //顯示開，光標關，不閃爍
- num_1=0;
- i=0; j=0;
- a=0; //第一個參與運算的數
- b=0; //第二個參與運算的數
- c=0;
- flag=0; //flag表示是否有符號鍵按下，
- fuhao=0; // fuhao表征按下的是哪個符號
- }
- void keyscan() // 鍵盤掃描程序
- {
- P3=0xfe;
- if(P3!=0xfe)
- {
- delay(20);// 延遲20ms
- if(P3!=0xfe) { temp=P3&0xf0;
- switch(temp)
- {
- case 0xe0:num=0; break; //7
- case 0xd0:num=1; break; //8
- case 0xb0:num=2; break; //9
- case 0x70:num=3; break; //÷
- }
- } while(P3!=0xfe);
- if(num==0||num==1||num==2)//如果按下的是'7','8'或'9
- {
- if(j!=0){write_com(0x01); j=0; }
- if(flag==0)//沒有按過運算符鍵
- { a=a*10+table[num]; } //按下數字存儲到a
- else//如果按過運算符鍵
- { b=b*10+table[num]; }//按下數字存儲到b
- }
- else//如果按下的是'/' 除法
- {
- flag=1; //按下運算符
- fuhao=4;//4表示除號已按
- }
- i=table1[num]; //數據顯示做準備
- write_date(0x30+i);//顯示數據或操作符號
- }
- P3=0xfd;
- if(P3!=0xfd)
- {
- delay(20);
- if(P3!=0xfd){ temp=P3&0xf0;
- switch(temp)
- {
- case 0xe0:num=4; break; //4
- case 0xd0:num=5; break; //5
- case 0xb0:num=6; break; //6
- case 0x70:num=7; break; //×
- }
- } while(P3!=0xfd);//等待按鍵釋放
- if(num==4||num==5||num==6&&num!=7)//如果按下的是'4','5'或'6'
- {
- if(j!=0){ write_com(0x01); j=0; }
- if(flag==0)//沒有按過運算符鍵
- { a=a*10+table[num]; }
- else//如果按過運算符鍵
- { b=b*10+table[num]; }
- }
- else//如果按下的是'×'
- { flag=1;
- fuhao=3;//3表示乘號已按
- }
- i=table1[num]; //數據顯示做準備
- write_date(0x30+i);//顯示數據或操作符號
- }
- P3=0xfb;
- if(P3!=0xfb){ delay(20);
- if(P3!=0xfb) { temp=P3&0xf0;
- switch(temp)
- {
- case 0xe0:num=8; break; //1
- case 0xd0:num=9; break; //2
- case 0xb0:num=10; break; //3
- case 0x70:num=11; break; //-
- }
- } while(P3!=0xfb);
- if(num==8||num==9||num==10)//如果按下的是'1','2'或'3'
- {
- if(j!=0){ write_com(0x01); j=0; }
- if(flag==0)//沒有按過運算符鍵
- { a=a*10+table[num]; }
- else//如果按過運算符鍵
- { b=b*10+table[num]; }
- }
- else if(num==11)//如果按下的是'-'
- {
- flag=1;
- fuhao=2;//2表示減號已按
- }
- i=table1[num]; //數據顯示做準備
- write_date(0x30+i);//顯示數據或操作符號
- }
- P3=0xf7;
- if(P3!=0xf7){ delay(20);
- if(P3!=0xf7){ temp=P3&0xf0;
- switch(temp)
- {
- case 0xe0:num=12; break; //清0鍵
- case 0xd0:num=13; break; //數字0
- case 0xb0:num=14; break; //等于鍵
- case 0x70:num=15; break; //加
- }
- } while(P3!=0xf7);
- switch(num)
- {
- case 12:{write_com(0x01);a=0;b=0;flag=0;fuhao=0;}//按下的是"清零"
- break;
- case 13:{ //按下的是"0"
- if(flag==0)//沒有按過運算符鍵
- { a=a*10; write_date(0x30); P3=0; }
- else if(flag>=1)//如果按過運算符鍵
- { b=b*10; write_date(0x30); }
- } break;
- case 14:{j=1; //按下等于鍵，根據運算符號進行不同的算術處理
- if(fuhao==1) //加法運算
- {
- write_com(0x80+0x4f);//按下等于鍵，光標前進至第二行最后一個顯示處
- write_com(0x04); //設置從后住前寫數據，每寫完一個數據，光標后退一格
- c=a+b;
- while(c!=0){write_date(0x30+c%10); c=c/10; }
- write_date(0x3d); //再寫"="
- a=0;b=0;flag=0;fuhao=0;
- }
- else if(fuhao==2) //減法運算
- {
- write_com(0x80+0x4f);//光標前進至第二行最后一個顯示處
- write_com(0x04); //設置從后住前寫數據，每寫完一個數據，光標后退一格(這個照理說順序不對，可顯示和上段一樣)
- if(a-b>0) c=a-b;
- else c=b-a;
- while(c!=0) { write_date(0x30+c%10);c=c/10; }
- if(a-b<0) write_date(0x2d);
- write_date(0x3d); //再寫"="
- a=0;b=0;flag=0;fuhao=0;
- }
- else if(fuhao==3) //乘法運算
- {write_com(0x80+0x4f); write_com(0x04);
- c=a*b;
- while(c!=0) {write_date(0x30+c%10); c=c/10; }
- write_date(0x3d); a=0;b=0;flag=0;fuhao=0;
- }
- else if(fuhao==4)//除法運算
- {write_com(0x80+0x4f);
- write_com(0x04);
- i=0;
- if(b!=0)
- {
- c=(long)(((float)a/b)*1000);
- while(c!=0)
- {
- write_date(0x30+c%10);
- c=c/10;
- i++; if(i==3) write_date(0x2e);
- }
- if(a/b<=0)
- {
- if(i<=2)
- {
-
- if(i==1) write_date(0x30);
- write_date(0x2e); // .
- write_date(0x30);
- }
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………

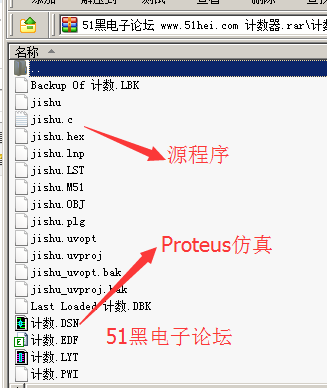

所有資料51hei提供下載:
計數器.rar
(87.87 KB, 下載次數: 557)
2017-10-16 21:35 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
