1500w逆變器主板電路原理圖

ID:222834 · 發表于 2017-10-21 22:57

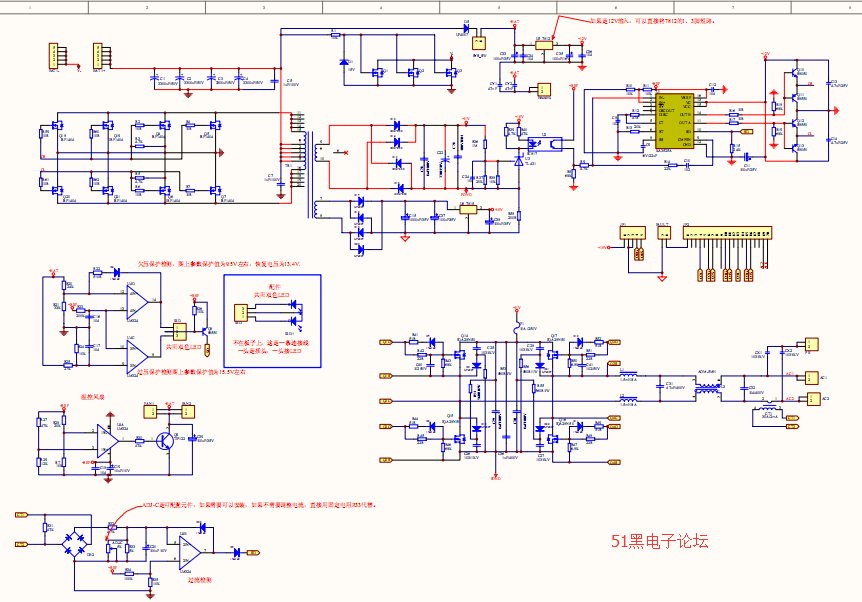

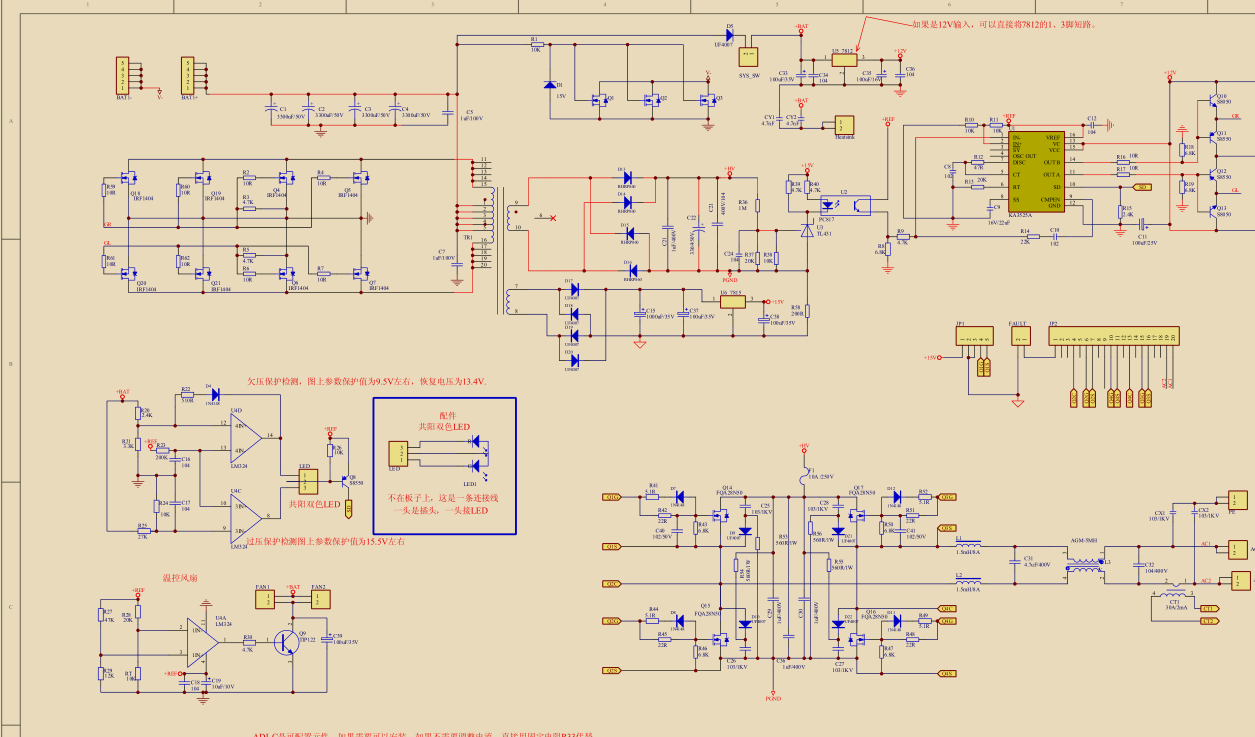

給大家分享一個1500w逆變器主板電路，原理圖如下：

如果是12V輸入，可以直接將7812的1、3腳短路。
欠壓保護檢測，圖上參數保護值為9.5V左右，恢復電壓為13.4V.
過壓保護檢測圖上參數保護值為15.5V左右
ADJ-C是可配置元件，如果需要可以安裝，如果不需要調整電流，直接用固定電阻R33代替。

pcb文件下載：http://www.zg4o1577.cn/bbs/dpj-96563-1.html

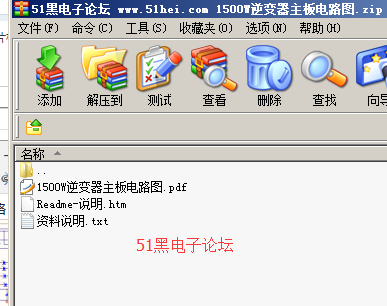

完整資料下載：

1500W逆變器主板電路圖.zip (76.49 KB, 下載次數: 462)

ID:1 · 發表于 2017-10-21 23:49

好資料，51黑有你更精彩.

ID:376699 · 發表于 2018-9-2 13:33

先謝謝了。開始弄逆變器，收集資料中。。。。

ID:142342 · 發表于 2019-5-17 21:16

先謝謝了。開始弄逆變器，收集資料中。。。。

ID:573790 · 發表于 2019-6-27 22:51

好東西

ID:633044 · 發表于 2019-11-5 10:27

資料很詳細了。就是看不懂原理圖，應該從哪里下手學呢？感謝樓主的分享！
主要是變壓器和PCB的設計實在是短板。

ID:404445 · 發表于 2019-11-5 19:07

謝謝分享!

ID:596338 · 發表于 2021-7-4 12:29

很遺憾，spwm驅動原理圖沒有

ID:294296 · 發表于 2021-7-4 15:18

老韓發表于 2021-7-4 12:29
很遺憾，spwm驅動原理圖沒有

芯片手冊里的原理圖很清楚��！

ID:848988 · 發表于 2021-7-6 08:37

逆變器的核芯不是主板而是前后驅動控制板

ID:848988 · 發表于 2021-7-6 08:38

老韓發表于 2021-7-4 12:29
很遺憾，spwm驅動原理圖沒有

逆變器的核芯不是主板而是后驅動控制系統和各種保護系統

ID:995954 · 發表于 2022-2-6 13:08

感謝樓主學習中，很好的資料

ID:596446 · 發表于 2022-10-16 09:16

變壓器參數沒有的？

ID:252384 · 發表于 2022-10-17 07:30

先謝謝了。開學習逆變器，再打板子試制作.....

ID:71988 · 發表于 2023-5-4 17:45

開始弄逆變器，收集資料中,謝謝

ID:373976 · 發表于 2023-5-28 06:46

資料不是很完整，缺乏說明和驅動部分電路。好在后來有伙伴補充了驅動部分資料，但不知道能不能匹配，需要驗證

ID:1087871 · 發表于 2023-7-9 16:27

不錯學習中無法自拔

ID:916499 · 發表于 2023-8-7 20:50

您好，實測過嗎

ID:1123847 · 發表于 2024-6-5 10:36

先謝謝了。開始弄逆變器，收集資料中。。。

ID:1124167 · 發表于 2024-6-12 16:28

謝謝，學習中，一直收集資料中
