設計任務：
1.采用STC單片機和鍵盤，設置4位LED數碼管顯示的電子時鐘；
2.上電時，顯示12:00并且“：”間隔500ms閃爍，其中“：”代表秒功能；
3.具有鬧鐘設定，鬧鈴功能；
4.通過鍵盤可修改時間。
發揮功能：
1.實現時鐘整點“嘟”聲提示功能；
2.實現秒表功能。秒表具有計時開始，計時結束，及時復位等功能。
總體設計：

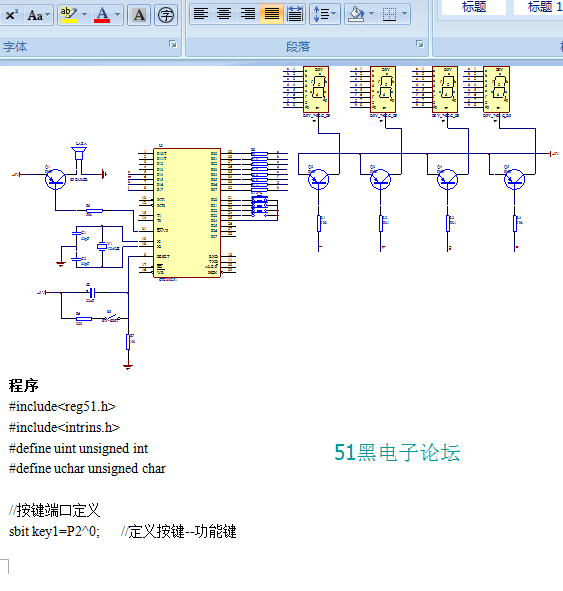

原理圖中應該包括8052芯片，晶振復位系統，按鍵大概4個，蜂鳴器，數碼管
1.首先分析數碼管，此次課程設計的數碼管為共陽極，所以低電平有效。且管腳分別為P1^4，P1^5，P1^6，P1^7;
2.蜂鳴器P3^2必須接低電平有效；
3.按鍵是一個矩陣按鍵，一定要進行鍵盤掃描，4*3型的~~管腳分別是P2^7，P2^6，P2^5，P2^4，P2^3，P2^2，P2^1，P2^0，在掃描的時候必須另P2^4接低電平有效。
4.晶振是12MHZ；還有電阻阻值詳細見電路圖
設計流程圖：
走時——時鐘分修改——時鐘時修改——鬧鐘分修改——鬧鐘時修改——走時
說明：狀態的修改由按鍵1的按下的次數決定，時鐘，鬧鐘的調時用按鍵2和按鍵3，按鍵2調上，按鍵3調下，按鍵4用了返回走時狀態。

檢測階段
檢測階段沒有什么問題，使用STC仿真軟件進行仿真。

疑難問題
程序中的軟件按鍵去抖還是有點不穩定，時鐘的精確度還不是很高。

設計總結
通過這次電子時鐘程序的編寫，我對51單片機的數碼管、定時器、蜂鳴器有了更深刻的了解，對控制復雜電路，編寫復雜程序有了一些心得體會，并且與同學和老師進行了交流。這次為期2個星期的實習，給我留下了深刻的影響，他將是我在學習單片機道路中的一個里程碑。
