關于AT24c02的單片機讀取

[復制鏈接]
ID:238749 發表于 2017-10-31 18:42 | 顯示全部樓層 |閱讀模式
想寫一個單片機程序，用AT24c02來實現四個按鍵，一個按鍵讀取，一個保存數據，一個讓數據從0自加，一個讓數據清零，數碼管顯示，先顯示一位。。


現在可以自加和清零，但是保存不行，讀取也每次都會讀到5，程序如下請指點。


  2. /*******main***************/
  3. #include<I2c.h>

  5. uchar code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

  7. uchar num,disp[4];
  8. sbit k2=P3^0;//¶áè¡
  9. sbit k1=P3^1;//±￡′æ
  10. sbit k3=P3^2;//×Ô¼ó
  11. sbit k4=P3^3;        //Çåáã

  13. //uchar code wei[2]={0x80,0x40};

  15. void delay(uint i)
  16. {
  17.         while(i--);
  18. }

  20. void Keypros()
  21. {P3=P3|0x0f;
  22.         if(k1==0)
  23.         {
  24.                 delay(1000);  //Ïû¶¶′|àí
  25.                 if(k1==0)
  26.                 {
  27.                         At24c02_Write(1,num);   //ÔúμØÖ·1ÄúD′èëêy¾Ynum
  28.                 }
  29.                 while(!k1);
  30.         }
  31.
  32.                 if(k2==0)
  33.         {
  34.                 delay(1000);  //Ïû¶¶′|àí
  35.                 if(k2==0)
  36.                 {
  37.                         num=At24c02_Read(1);          //¶áè¡EEPROMμØÖ·1ÄúμÄêy¾Y±￡′æÔúnumÖD
  38.                 }
  39.                 while(!k2);
  40.         }
  41.                         if(k3==0)
  42.         {
  43.                 delay(100);  //Ïû¶¶′|àí
  44.                 if(k3==0)
  45.                 {
  46.                         num++;           //êy¾Y¼ó1
  47.                         if(num>255)num=0;
  48.                 }
  49.                 while(!k3);
  50.         }
  51.
  52.
  53.                 if(k4==0)
  54.         {
  55.                 delay(1000);  //Ïû¶¶′|àí
  56.                 if(k4==0)
  57.                 {
  58.                         num=0;                 //êy¾YÇåáã
  59.                 }
  60.                 while(!k4);
  61.         }
  62. }


  65. void datapros()
  66. {
  67.   disp[0]=smgduan[num%10];
  68.         disp[1]=smgduan[num/10];
  69. }

  71. void DigDisplay()
  72. {
  73.         uchar  i;
  74.         for(i=0;i<1;i++)
  75.         {
  76.                 P2=0xfe;
  77.                 P0=disp[i];
  78.                 delay(100);
  79.                 P0=0x00;P2=0x00;
  80.         }
  81. }

  83. void main()
  84. {
  85.         while(1)
  86.         {
  87.                 datapros();
  88.                 DigDisplay();
  89.                 Keypros();
  90.         }
  91. }







  99. /********************I2c*/*/*/*/*****************/


  102. #include<I2c.h>

  104. void Delay10us()
  105. {
  106.         unsigned char a,b;
  107.         for(b=1;b>0;b--)
  108.                 for(a=2;a>0;a--);
  109. }

  111. void I2c_Start()
  112. {
  113.         SCL=0;
  114.         Delay10us();
  115.   SDA=1;
  116.         Delay10us();
  117.         SCL=1;
  118.         Delay10us();
  119.         SDA=0;
  120.         Delay10us();

  122. }

  124. //void ack()
  125. //{
  126. //SCL=0;
  127. //        _nop_();
  128. //        SDA=0;
  129. //        SCL=1;
  130. //        _nop_();
  131. //        SCL=0;
  132. //        _nop_();
  133. //        SDA=1;
  134. //
  135. //}
  136. void I2c_Stop()
  137. {
  138.         SCL=0;
  139.         Delay10us();
  140.         SDA=0;
  141.         Delay10us();
  142.         SCL=1;
  143.         Delay10us();
  144.         SDA=1;
  145.         Delay10us();
  146. }

  148. uchar I2c_SendByte(uchar dat)
  149. {
  150.   uchar i,b=0;
  151.         for(i=0;i<8;i++)
  152.         {
  153.           SDA=dat>>7;
  154.           dat=dat<<1;
  155.                 Delay10us();
  156.                 SCL=1;
  157.                 Delay10us();
  158.                 SCL=0;
  159.                 Delay10us();
  160.         }
  161.         SDA=1;
  162.         Delay10us();
  163.         SCL=1;
  164.         while(SDA)
  165.         {
  166.                 if(++b>200)
  167.                         SCL=0;
  168.                 Delay10us();
  169.                 return 0;
  170.         }
  171.         SCL=0;
  172.         Delay10us();
  173.         return 1;
  174. //        ack();
  175. }

  177. uchar I2c_ReadByte()
  178. {
  179.         uchar i,dat=0;
  180.         SDA=1;
  181.         Delay10us();
  182.         for(i=0;i<8;i++)
  183.         {
  184.         SCL=1;
  185.         Delay10us();
  186.         dat<<=1;
  187.         dat|=SDA;
  188.         Delay10us();
  189.                 SCL=0;
  190.                 Delay10us();
  191.
  192.         }
  193.         return dat;
  194. }

  196. void At24c02_Write(uchar address,uchar dat)
  197. {

  199.   I2c_Start();
  200.         I2c_SendByte(0xa0);
  201.         I2c_SendByte(address);
  202.         I2c_SendByte(dat);
  203.         I2c_Stop();
  204. }

  206. uchar At24c02_Read(uchar address)
  207. {
  208. uchar dat;
  209.   I2c_Start();
  210.         I2c_SendByte(0xa0);
  211.         I2c_SendByte(address);
  212.         I2c_Start();
  213.         I2c_SendByte(0xa1);
  214.         dat=I2c_ReadByte();
  215.         I2c_Stop();
  216.         return dat;

  218. }



  222. /*************************I2c.h**************************/


  225. #ifndef _I2c_H_
  226. #define _I2c_H_
  227. #include<reg52.h>
  228. #include<intrins.h>
  229. typedef unsigned int uint;
  230. typedef unsigned char uchar;

  232. sbit SCL=P2^1;
  233. sbit SDA=P2^0;

  235. void I2c_Start();
  236. void I2c_Stop();
  237. unsigned char I2c_SendByte(unsigned char dat);
  238. unsigned char I2c_ReadByte();
  239. void At24c02_Write(unsigned char addr,unsigned char dat);
  240. unsigned char At24c02_Read(unsigned char addr);
  241. #endif
復制代碼


回復

使用道具 舉報

ID:111634 發表于 2017-10-31 20:40 | 顯示全部樓層
本帖最后由 zl2168 于 2017-10-31 20:41 編輯

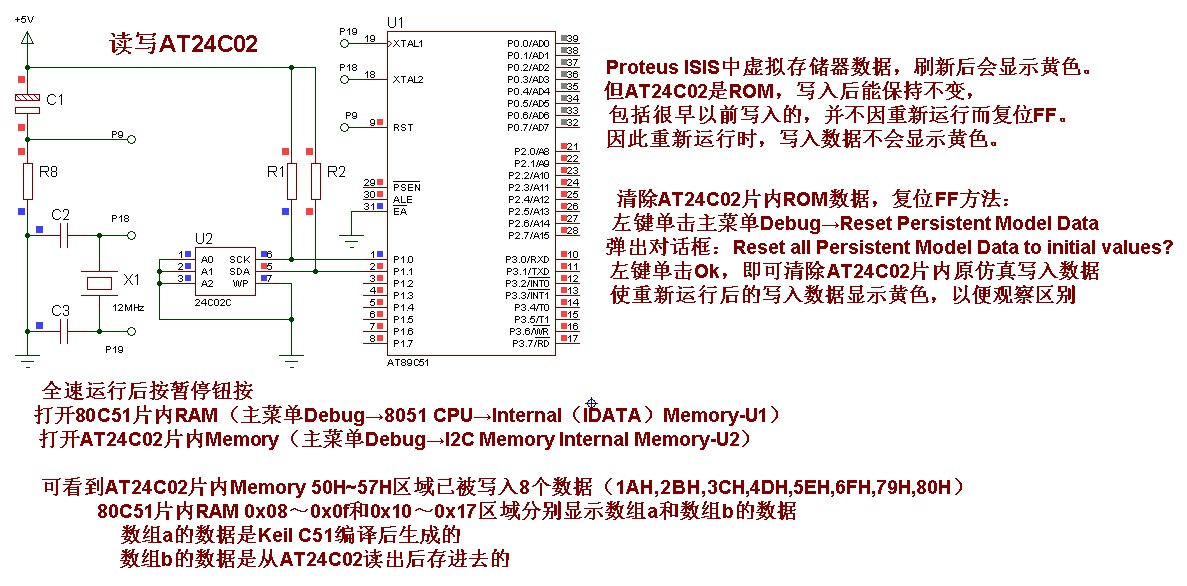

實例49  讀寫AT24C02
先Proteus仿真一下，確認有效。
實例49 讀寫IIC AT24C02.rar (38.96 KB, 下載次數: 9)
以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。到圖書館借，或到新華書店翻閱，或到網上書店打折購買。
