怎么讓開關機時數碼管不顯示數字，按下開關后才顯示數字

[復制鏈接]
ID:244748 發表于 2017-10-31 22:29 | 顯示全部樓層 |閱讀模式
按下16個矩陣鍵盤依次在數碼管上顯示1-16的平方。如按下第一個顯示1，第二個顯示4---  ， 怎么改 怎么讓開關機時數碼管不顯示數字，按下開關后才顯示數字。# include <reg52.h>
# define uint unsigned int
# define uchar unsigned char

sbit        P_HC595_SER   = P2^7;        //pin 14        SER                data input
sbit        P_HC595_RCLK  = P2^5;        //pin 12        RCLk        store (latch) clock
sbit        P_HC595_SRCLK = P2^6;        //pin 11        SRCLK        Shift data clock


uchar code t_display[]={
//         0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F   //
        0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71, 0x76, 0x79, 0x38, 0x3f, 0};        // ¶ÎÂë
uchar code wei[] = {0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f};
uchar temp;
uint num, num1;
void Send_595(uchar);
void delay(uint);
uint dage();
void display(uchar);
void we(uchar, uchar, uchar);


void main()
{

          Send_595(0xff);
                Send_595(0xff);
          P_HC595_RCLK = 0;
                P_HC595_RCLK = 1;


          while(1)
                {
                        num1 = dage();

                        we(num1/100, num1%100/10, num1%10);

                }
}





void Send_595(uchar dat)
{
        uint         i;
        for(i=0; i<8; i++)
        {
                if(dat & 0x80)        P_HC595_SER = 1;
                else                        P_HC595_SER = 0;
                P_HC595_SRCLK = 0;
                P_HC595_SRCLK = 1;
                dat = dat << 1;
        }
}
void delay(uint z)
{
        uint x, y;
        for(x=z; x>0; x--)
          for(y=110; y>0; y--);
}


uint dage()
{
        P3 = 0xfe;
        temp = P3;
        temp = temp&0xf0;
  while( temp != 0xf0)
        {
                delay(5);
                temp = P3;
                temp = temp&0xf0;
                while( temp != 0xf0)
                {
                                temp = P3;
                                switch(temp)
                                {
                                        case 0xee : num = 1;
                                                 break;
                                        case 0xde : num = 4;
                                                 break;
                                        case 0xbe : num = 9;
                                                 break;
                                        case 0x7e : num = 16;
                                                 break;
                                }
                                while( temp != 0xf0)
                                {
                                        temp = P3;
                                        temp = temp&0xf0;
                                }

                        }
         }

                P3 = 0xfd;
                temp = P3;
                temp = temp&0xf0;
                while( temp != 0xf0)
                {
                        delay(5);
                        temp = P3;
                        temp = temp&0xf0;
                        while( temp != 0xf0)
                        {
                                temp = P3;
                                switch(temp)
                                {
                                        case 0xed : num = 25;
                                                 break;
                                        case 0xdd : num = 36;
                                                 break;
                                        case 0xbd : num = 49;
                                                 break;
                                        case 0x7d : num = 64;
                                                 break;
                                 }

                                 while( temp != 0xf0)
                                {
                                        temp = P3;
                                        temp = temp&0xf0;
                                }

                        }
                }

                P3 = 0xfb;
                temp = P3;
                temp = temp&0xf0;
                while( temp != 0xf0)
                {
                        delay(5);
                        temp = P3;
                        temp = temp&0xf0;
                        while( temp != 0xf0)
                        {
                                temp = P3;
                                switch(temp)
                                {
                                        case 0xeb : num = 81;
                                                 break;
                                        case 0xdb : num = 100;
                                                 break;
                                        case 0xbb : num = 121;
                                                 break;
                                        case 0x7b : num = 144;
                                                 break;
                                 }

                                 while( temp != 0xf0)
                                {
                                        temp = P3;
                                        temp = temp&0xf0;
                                }

                        }
                }

                P3 = 0xf7;
                temp = P3;
                temp = temp&0xf0;
                while( temp != 0xf0)
                {
                        delay(5);
                        temp = P3;
                        temp = temp&0xf0;
                        while( temp != 0xf0)
                        {
                                temp = P3;
                                switch(temp)
                                {
                                        case 0xe7 : num = 169;
                                                 break;
                                        case 0xd7 : num = 196;
                                                 break;
                                        case 0xb7 : num = 225;
                                                 break;
                                        case 0x77 : num = 256;
                                                 break;
                                 }

                                 while( temp != 0xf0)
                                {
                                        temp = P3;
                                        temp = temp&0xf0;
                                }

                        }
                }
    return num;
        }










void we(uchar aa, uchar bb, uchar cc)
{
          Send_595(0xfe);
                Send_595(t_display[aa]);
                P_HC595_RCLK = 0;
                P_HC595_RCLK = 1;



                Send_595(0xfd);
                Send_595(t_display[bb]);
                P_HC595_RCLK = 0;
                P_HC595_RCLK = 1;



                Send_595(0xfb);
                Send_595(t_display[cc]);
                P_HC595_RCLK = 0;
                P_HC595_RCLK = 1;
}


JW-51開發板.pdf

99.63 KB, 下載次數: 4
回復

使用道具 舉報

ID:82765 發表于 2017-11-1 06:10 | 顯示全部樓層
提示: 作者被禁止或刪除 內容自動屏蔽
回復

使用道具 舉報

ID:244748 發表于 2017-11-1 18:02 | 顯示全部樓層
如果在后面加一個延遲函數后， 為什么還會出現000 ？ 初學者，多多指教
回復

使用道具 舉報

ID:111634 發表于 2017-11-1 18:44 | 顯示全部樓層
本帖最后由 zl2168 于 2017-11-1 18:47 編輯

你的問題在下例中找到答案

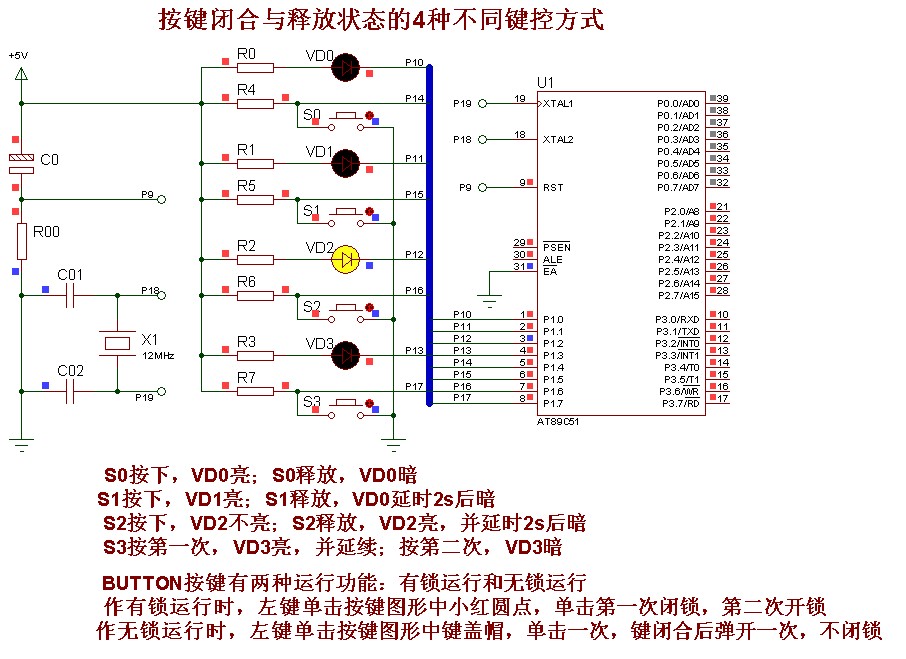

實例5  4種不同方式鍵控信號燈
按鍵按能否鎖定可分為有鎖按鍵和無鎖按鍵。有鎖按鍵是按下即能鎖定閉合狀態，只有再次按一下才能解除閉合狀態，回歸斷開狀態。無鎖按鍵不能鎖定閉合狀態，除非按住鍵不予釋放，典型的例子就是電腦鍵盤上的按鍵。
單片機應用系統中，根據按鍵閉合和釋放狀態，有多種不同的鍵控方式，可編寫不同的程序予以實現。本例要求按以下4種不同方式分別鍵控VD0~ VD3。
① 無鎖按鍵：S0按下，VD0亮；S0釋放，VD0暗；
② 無鎖按鍵（前沿有效）：S1按下，VD1亮；S1釋放，VD1延時2s后暗。
③ 無鎖按鍵（后沿有效）：S2按下，VD2不亮；S2釋放，VD2亮，并延時2s后暗。
④ 模擬有鎖按鍵：S3按第一次，VD3亮，并繼續保持；按第二次，VD3才暗。

先Proteus仿真一下，確認有效。
實例5 不同方式鍵控?zé)?rar (31.72 KB, 下載次數: 6) 4種不同方式鍵控信號燈.jpg
以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.書中電路和程序設計有詳細說明，程序語句條條有注解。
回復

使用道具 舉報

ID:244748 發表于 2017-11-1 21:11 | 顯示全部樓層
怎么改， 能不能寫詳細點
