在PCB編輯器：光標除了捕捉柵格的格點外，光標還可以捕捉零件存在的熱點，諸如焊盤中心或導線的兩端。按下 SHIFT+E 快捷鍵在 3 種熱點捕捉模式之間循環切換，當前模式顯示在狀態欄中。捕捉到柵格、捕捉到零件熱點的范圍在design----board options中定義。

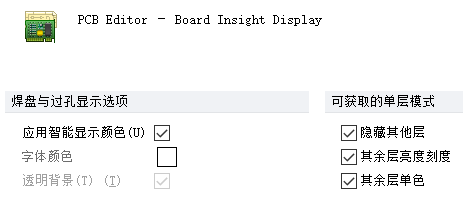

PCB板的單層顯示：用快捷鍵 SHIFT+S切換為單層顯示模式。。有三種單層顯示模式可用，可以在tools----- Preferences-------PCB Editor ------- Board Insight Display 頁面中啟用/禁用這些模式,見下圖。把可獲取的單層模型：三種模式勾選
