lcd12864并行驅動帶字庫仿真

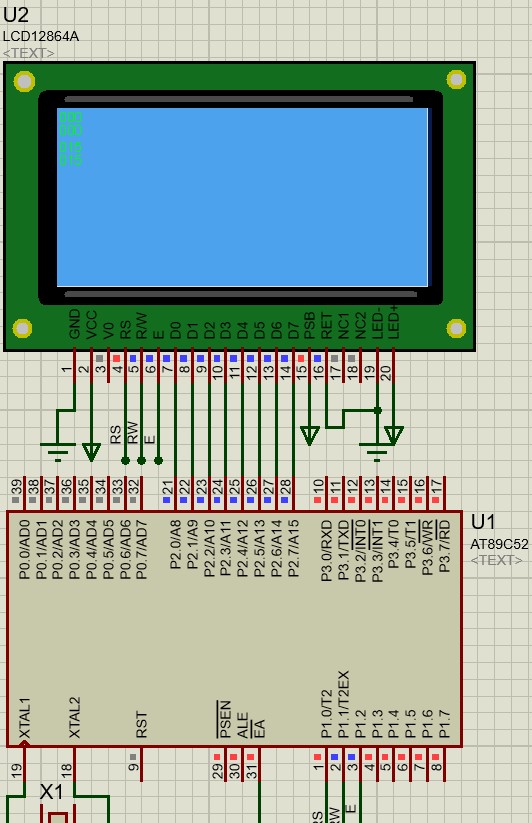

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2017-11-12 14:12 上傳
下載附件
2017-11-14 05:02 上傳
單片機源程序如下:
- #include <reg52.h>
- #include <intrins.h>
- #include "LCD12864.h"
- #define uint8_t unsigned char
- #define uint16_t unsigned int
- uint8_t hour,minute,second;
- void main(void)
- {
- LCD12864_Init();
- while(1)
- {
- LCD_PrintfASCII(0x00,"01234567");
- LCD_PrintfStr(0x18,"液晶模塊并行顯示");
- second++;
- if(second>=60)
- {
- second=0; minute++;
-
- if(minute>=60)
- {
- minute=0; hour++;
-
- if(hour>=24)
- hour=0;
- }
- }
-
-
- LCD_PrintfNumPicture(0,16,hour/10);
- LCD_PrintfNumPicture(1,16,hour%10);
- LCD_PrintfNumPicture(2,16,10);
-
- LCD_PrintfNumPicture(3,16, minute/10);
- LCD_PrintfNumPicture(4,16, minute%10);
- LCD_PrintfNumPicture(5,16,10);
-
- LCD_PrintfNumPicture(6,16,second/10);
- LCD_PrintfNumPicture(7,16,second%10);
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………
下載附件
2021-4-15 01:04 上傳
所有資料51hei提供下載:
Proteus12864帶字庫并行驅動.rar
(272.01 KB, 下載次數: 356)
2017-11-12 14:12 上傳
點擊文件名下載附件
