矩陣按鍵控制

ID:239640 · 發表于 2017-11-16 11:12

求助

程序中先不考慮做按鍵去抖，也先不考慮多個鍵同時按下的情況。

最低兩位數碼管顯示相應的按鍵（如按下S10，在顯示10；按下S25，則顯示25）

無按鍵按下的時候顯示FF

硬件要求：撥碼開關S4全部置ON;

撥碼開關S6全部置ON，撥碼開關S5第5-6位置ON，其他位置OFF;

其它撥碼開關置OFF

使用實驗箱上4*4矩陣鍵盤

ID:111634 · 發表于 2017-11-16 18:30

本帖最后由 zl2168 于 2017-11-16 18:33 編輯

矩陣式鍵盤
先Proteus仿真一下，確認有效。

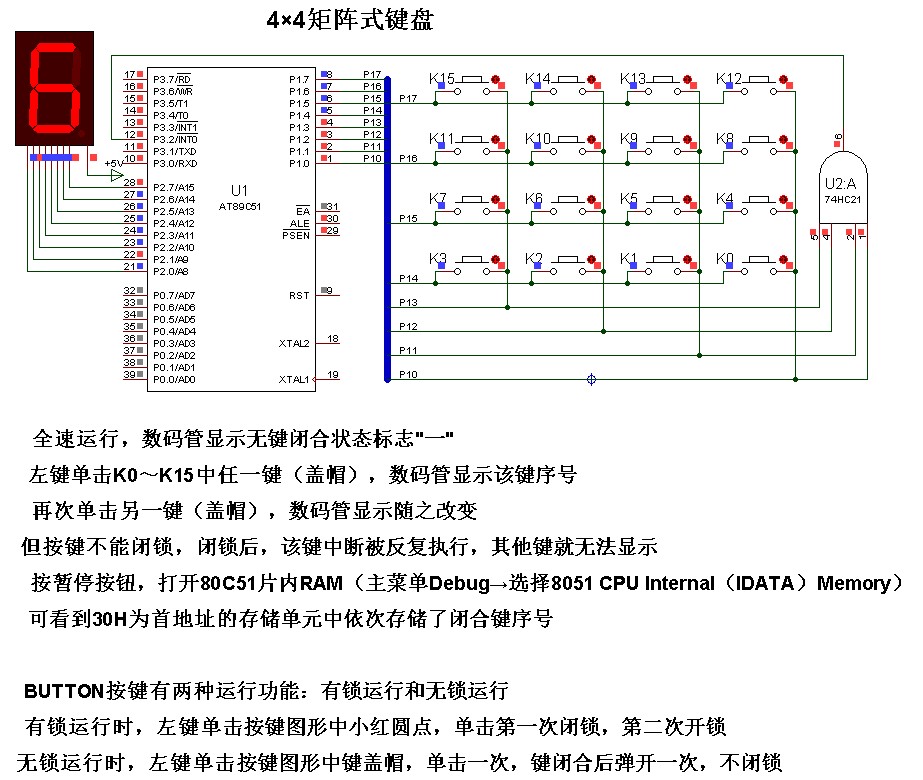

實例75 4×4矩陣式鍵盤

實例75 4×4矩陣式鍵盤.rar (44.8 KB, 下載次數: 6)

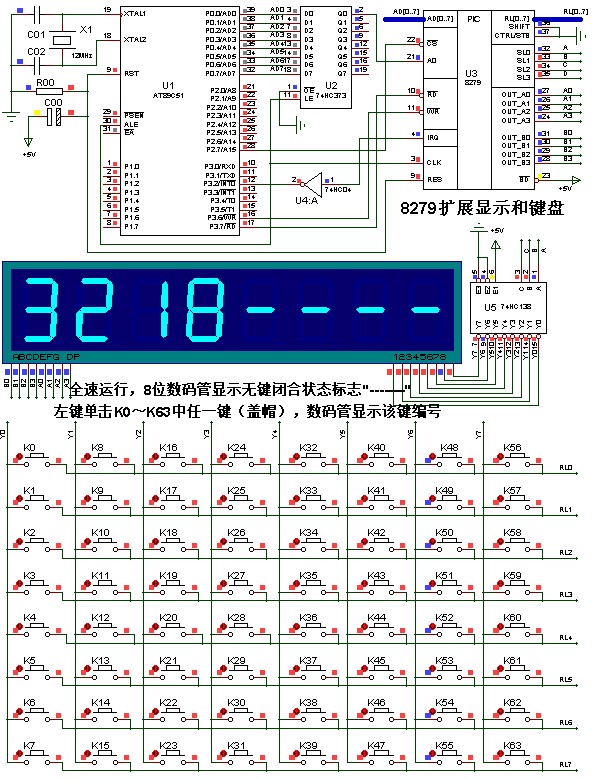

實例76 8279擴展8×8鍵盤

實例76 8279擴展鍵盤和顯示.rar (125.29 KB, 下載次數: 2)

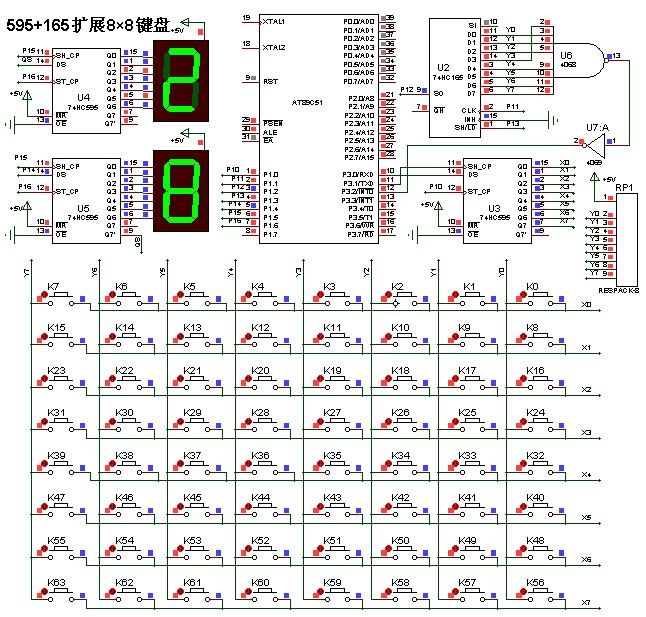

實例77 74HC595+165擴展8×8鍵盤

實例77 74LS595 165擴展8×8鍵盤.rar (65.99 KB, 下載次數: 2) 595 165.jpg

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.。書中電路和程序設計有詳細說明，程序語句條條有注解。仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。到圖書館借，或到新華書店翻閱，或到網上書店打折購買。

ID:239640 · 發表于 2017-11-23 08:49

謝謝大神
