4個獨立按鍵控制4個LED亮滅

ID:17109 · 發表于 2017-11-16 16:25

stc15w408as， 4只按鍵、按到的LED就亮、各位師傅請幫小弟看看程序、要在同一個按鍵關LED  還須增加什么語句能實現關LED燈勞煩大家謝謝

4個LED亮滅程序?qū)崪y(cè)視頻

kay1按下.LED1亮.
kay2按下.LED2亮.LED1滅
kay3按下.LED3亮.LED2滅
kay4按下.LED4亮.LED3滅

修改在每只鍵上停留時按第二次能關led燈可以嗎

#include <reg52.h>
#define uchar unsigned char
#define uint  unsigned int
sbit key1=P3^6;             //按鍵1定義
sbit key2=P3^5;             //按鍵2定義
sbit key3=P3^4;             //按鍵3定義
sbit key4=P3^3;             //按鍵4定義
sbit led1=P1^3;             //led1端口
sbit led2=P1^2;             //led2端口
sbit led3=P1^1;             //led3端口
sbit led4=P1^0;             //led4端口

/********按鍵掃描程序*************/
void key_scan()
{
      static bit key1_sign,key2_sign,key3_sign,key4_sign;//靜態位變量按鍵自鎖標志
      static uint count1,count2,count3,count4;//靜態計數變量

      if(key1==0)                                                       //檢測按鍵1按下
      {
            if(key1_sign==0)
            {
                     count1++;                                     //消抖計數1自+1
                     if(count1>=1000)                      //按主循環周期100~2000調整
                     {
                              key1_sign=1;                      //按鍵1自鎖標志置1
                              led1=0;led2=led3=led4=1;                      //led1取反
                     }
            }
      }
      else                                                             //按鍵1抬起
      {
            key1_sign=0;                                        //按鍵1自鎖標志清0
            count1=0;                                              //消抖計數1清0
      }

      if(key2==0)       //檢測按鍵1按下
      {
            if(key2_sign==0)
            {
                     count2++;                                     //消抖計數2自+1
                     if(count2>=1000)                      //按主循環周期100~2000調整
                     {
                              key2_sign=1;                      //按鍵2自鎖標志置1
                              led2=0;led1=led3=led4=1;                      //led2取反
                     }
            }
      }
      else                                                             //按鍵2抬起
      {
            key2_sign=0;                                     //按鍵2自鎖標志清0
            count2=0;                                              //消抖計數2清0
      }

      if(key3==0)                                                       //檢測按鍵1按下
      {
            if(key3_sign==0)
            {
                     count3++;                                     //消抖計數1自+1
                     if(count3>=1000)                      //按主循環周期100~2000調整
                     {
                              key3_sign=1;                      //按鍵3自鎖標志置1
                              led3=0;led1=led2=led4=1;                      //led3取反
                     }
            }
      }
      else                                                             //按鍵3抬起
      {
            key3_sign=0;                                     //按鍵3自鎖標志清0
            count3=0;                                              //消抖計數3清0
      }

      if(key4==0)                                                       //檢測按鍵1按下
      {
            if(key4_sign==0)
            {
                     count4++;                                     //消抖計數4自+1
                     if(count4>=1000)                      //按主循環周期100~2000調整
                     {
                              key4_sign=1;                      //按鍵4自鎖標志置1
                              led4=0;led1=led2=led3=1;                      //led4取反
                     }
            }
      }
      else                                                             //按鍵4抬起
      {
            key4_sign=0;                                     //按鍵4自鎖標志清0
            count4=0;                                              //消抖計數4清0
      }
}
/************主程序************/
void main()
{
      while(1)
      {
            key_scan();                                              //按鍵掃描程序
      }
}

ID:111634 · 發表于 2017-11-16 18:35

本帖最后由 zl2168 于 2017-11-16 18:36 編輯

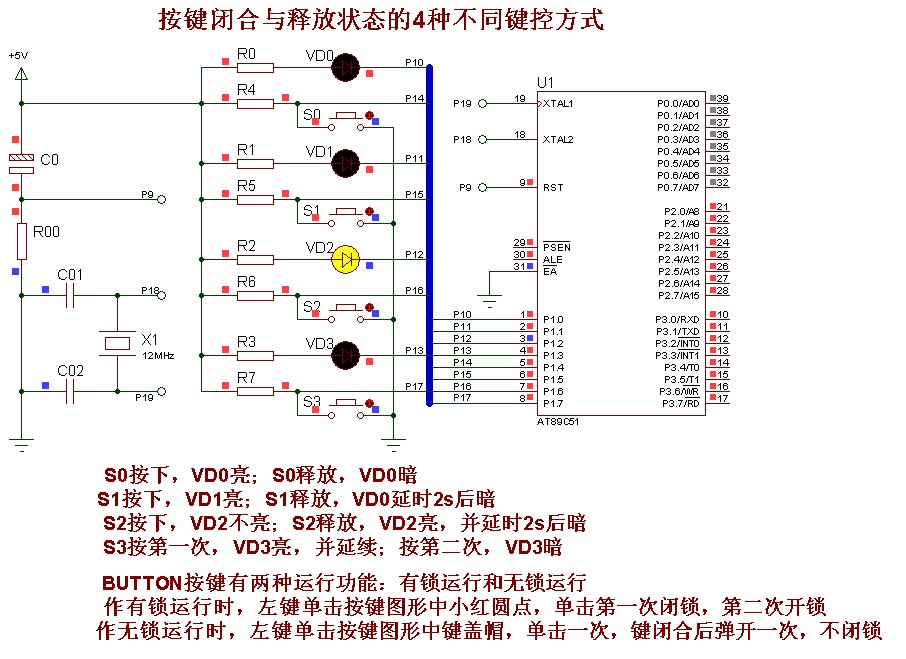

實例5 4種不同方式鍵控信號燈
先Proteus仿真一下，確認有效。

實例5 不同方式鍵控?zé)?rar (31.72 KB, 下載次數: 39)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:17109 · 發表于 2017-11-19 22:51

上面這個程序能按一鍵亮一個燈但是沒有關燈，就是想在4只鍵上加入一個關燈語句，就是在按鍵按第二次關led燈須要什樣修改才可以

ID:247666 · 發表于 2017-11-20 18:36

led=！led試試

ID:251605 · 發表于 2017-11-20 20:37

其實你這樣也并不好給每個按鍵定義一個變量，相當于它的鍵值，比如key1對應于P1.1口，燈在P.1，sbit P13=P1^3; sbit P21=P2^1; key1=0;if(P13==0){key1=!key1P21=key1;}

ID:17109 · 發表于 2017-11-21 11:03

51dianzihy 發表于 2017-11-20 20:37
其實你這樣也并不好給每個按鍵定義一個變量，相當于它的鍵值，比如key1對應于P1.1口，燈在P.1，sbit P13=P1 ...

保持這個程序的功能、在四只按鍵、按第二下能關LED
燈樓主懂修改嗎幫小弟看看謝謝

ID:251930 · 發表于 2017-11-21 16:09

第一次按下，小燈點亮，松手后燈依舊亮，然后等第二次按下的時候，小燈才滅對吧，
第一次按鍵松開后，小燈狀態不變，而后再加入一個if（按鍵再次按下），小燈再取反

ID:17109 · 發表于 2017-11-21 19:04

芥末醬發表于 2017-11-21 16:09
第一次按下，小燈點亮，松手后燈依舊亮，然后等第二次按下的時候，小燈才滅對吧，
第一次按鍵松開后，小燈 ...

樓主你好能修改后上傳程序看看好嗎謝謝

ID:231632 · 發表于 2017-11-22 00:16

#include <reg52.h>
#define uchar unsigned char
#define uint  unsigned int
sbit key1=P3^6;             //按鍵1定義
sbit key2=P3^5;             //按鍵2定義
sbit key3=P3^4;             //按鍵3定義
sbit key4=P3^3;             //按鍵4定義
sbit led1=P1^3;             //led1端口
sbit led2=P1^2;             //led2端口
sbit led3=P1^1;             //led3端口
sbit led4=P1^0;             //led4端口

/********按鍵掃描程序*************/
void key_scan()
{
      static bit key1_sign,key2_sign,key3_sign,key4_sign;//靜態位變量按鍵自鎖標志
      static uint count1,count2,count3,count4;//靜態計數變量
uint bzw1=1,bzw2=1,bzw3=1,bzw4=1;//設置標志位。

      if(key1==0)                                                       //檢測按鍵1按下
      {
            if(key1_sign==0)
            {
                     count1++;                                     //消抖計數1自+1
                     if(count1>=1000)                      //按主循環周期100~2000調整
                     {
                              key1_sign=1;    //按鍵1自鎖標志置1
if(bzw1==1)
                                led1=0;led2=led3=led4=1;                      //led1取反
else
led1=led2=led3=led4=1;
                     }
            }
bzw1++;
if(bzw1>3)
bzw1=1;

      }
      else                                                             //按鍵1抬起
      {
            key1_sign=0;                                        //按鍵1自鎖標志清0
            count1=0;                                              //消抖計數1清0
      }

      if(key2==0)       //檢測按鍵1按下
      {
            if(key2_sign==0)
            {
                     count2++;                                     //消抖計數2自+1
                     if(count2>=1000)                      //按主循環周期100~2000調整
                     {
                              key2_sign=1;                      //按鍵2自鎖標志置1
if(bzw2==1)
                                led2=0;led1=led3=led4=1;                      //led2取反
else
led1=led2=led3=led4=1;
                     }
            }
bzw2++;
if(bzw2>3)
bzw2=1;
      }
      else                                                             //按鍵2抬起
      {
            key2_sign=0;                                     //按鍵2自鎖標志清0
            count2=0;                                              //消抖計數2清0
      }

      if(key3==0)                                                       //檢測按鍵1按下
      {
            if(key3_sign==0)
            {
                     count3++;                                     //消抖計數1自+1
                     if(count3>=1000)                      //按主循環周期100~2000調整
                     {
                              key3_sign=1;                      //按鍵3自鎖標志置1
if(bzw3==1)
                                led3=0;led1=led2=led4=1;                      //led3取反
else
led1=led2=led3=led4=1;
                     }
            }
bzw3++;
if(bzw3>3)
bzw3=1;
      }
      else                                                             //按鍵3抬起
      {
            key3_sign=0;                                     //按鍵3自鎖標志清0
            count3=0;                                              //消抖計數3清0
      }

      if(key4==0)                                                       //檢測按鍵1按下
      {
            if(key4_sign==0)
            {
                     count4++;                                     //消抖計數4自+1
                     if(count4>=1000)                      //按主循環周期100~2000調整
                     {
                              key4_sign=1;                      //按鍵4自鎖標志置1
if(bzw4==1)
                           led4=0;led1=led2=led3=1;                      //led4取反
else
led1=led2=led3=led4=1;
                     }
            }
bzw4++;
if(bzw4>3)
bzw4=1;
      }
      else                                                             //按鍵4抬起
      {
            key4_sign=0;                                     //按鍵4自鎖標志清0
            count4=0;                                              //消抖計數4清0
      }
}
/************主程序************/
void main()
{
      while(1)
      {
            key_scan();                                              //按鍵掃描程序
      }
}
這是修改的，

ID:231046 · 發表于 2017-11-22 08:14

i et 不用這第復雜吧，直接用switch 語句行了

ID:17109 · 發表于 2017-11-22 10:12

david888 發表于 2017-11-22 08:14
i et 不用這第復雜吧，直接用switch 語句行了

師博你好什樣修改能簡化程序直接用switch 語句行
能修改后上傳程序看看好嗎謝謝

ID:17109 · 發表于 2017-11-22 10:43

ljn123123 發表于 2017-11-22 00:16
#include
#define uchar unsigned char
#define uint unsigned int

樓主你好你修改的程序用Keil uVision4軟件能通過嗎小弟試過不能通過

ID:231046 · 發表于 2017-11-22 13:59

可先初始化所有LED關，然后判斷是那個按鍵，點亮相應的燈就行，在WHILE 里

ID:231046 · 發表于 2017-11-22 14:07

按那個就那個亮，其它的關了，這樣就能用了

ID:17109 · 發表于 2017-11-22 15:25

david888 發表于 2017-11-22 14:07
按那個就那個亮，其它的關了，這樣就能用了

師博你好能修改后上傳程序看看好嗎謝謝

ID:252387 · 發表于 2017-11-22 19:26

我只硬件模擬，沒有真的做過硬件

ID:17109 · 發表于 2017-11-22 22:55

david888 發表于 2017-11-22 13:59
可先初始化所有LED關，然后判斷是那個按鍵，點亮相應的燈就行，在WHILE 里

樓主小弟初學可以修改后上傳嗎？謝謝

ID:111634 · 發表于 2017-11-23 11:15

ll13536121668 發表于 2017-11-19 22:51
上面這個程序能按一鍵亮一個燈但是沒有關燈，就是想在4只鍵上加入一個關燈語句，就是在按鍵按第二次 ...

S3按第一次亮，按第二次暗，不是嗎？
