基于單片機的室內空氣凈化系統設計資料

[復制鏈接]
ID:231632 發表于 2017-11-22 23:35 | 顯示全部樓層 |閱讀模式
基于單片機的室內空氣凈化系統，利用lcd1602顯示，3個獨立按鍵，AD轉化電路，風扇驅動，蜂鳴器報警，MQ—135傳感器。
通過傳感器采集空氣清潔指數，再利用AD輸出模擬電壓改變風扇轉速，從而達到空氣凈化目的；在空氣清潔指數超出一定范圍時，蜂鳴器報警。

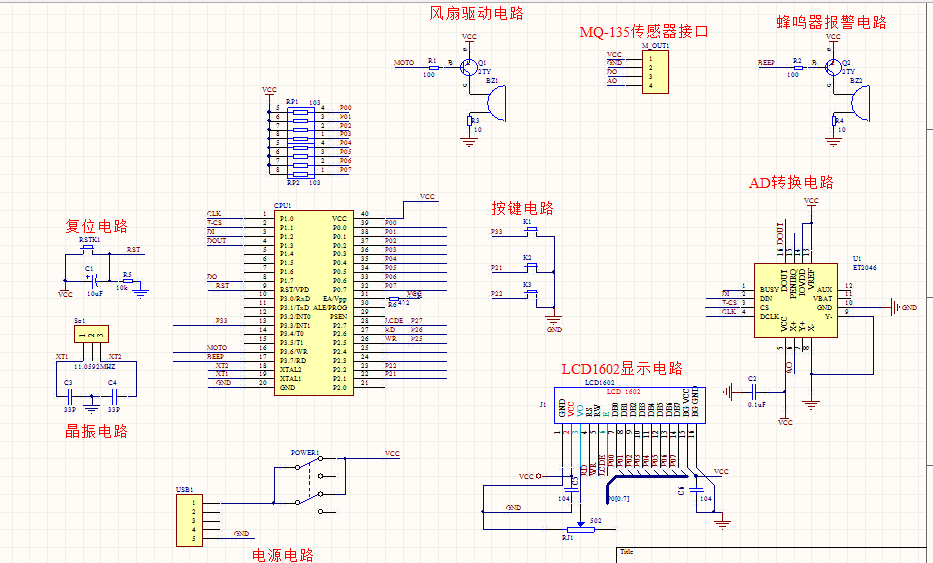

電路原理圖：

單片機源程序如下:
  1. #include<reg52.h>
  2. #include "XPT2046.h"

  4. typedef unsigned char uint8;
  5. typedef unsigned int uint16;
  6. sbit rs=P2^6;         // 數據命令選擇
  7. sbit rw=P2^5;         //讀寫選擇
  8. sbit e=P2^7;          //使能

  10. sbit k1=P3^3; //模式
  11. sbit k2=P2^1; //加
  12. sbit k3=P2^2; //減

  14. sbit moto=P3^6;
  15. sbit beep=P3^7;


  18. uint8 mode=0;
  19. char temph=20;
  20. uint8 temp,flag;

  22. uint8 code num[10]="0123456789";

  24. uint8 code str1[]="GAS:";
  25. uint8 code str2[]="SET:";



  29. void delay(uint16 i)
  30. {
  31.         while(i--);
  32. }

  34. void wrc(uint8 c)         //寫命令
  35. {
  36.         delay(1000);
  37.         rs=0;
  38.         rw=0;
  39.         e=0;
  40.         P0=c;
  41.         e=1;
  42.         delay(10);
  43.         e=0;
  44. }
  45. void wrd(uint8 dat)          //寫數據
  46. {
  47.         delay(1000);
  48.         rs=1;
  49.         rw=0;
  50.         e=0;
  51.         P0=dat;
  52.         e=1;
  53.         delay(10);
  54.         e=0;
  55.         rs=0;
  56. }
  57. void lcd_init()           // LCD1602初始化
  58. {
  59.         delay(1000);
  60.         wrc(0x38);
  61.         wrc(0x38);         //功能設置命令，選擇8位總線，雙行顯示  5*7點陣字符
  62.         wrc(0x38);
  63.         wrc(0x06);        //光標和顯示模式設置  光標右移  整屏不移動
  64.         wrc(0x0c);        //顯示開關控制  開顯示  無光標 光標不閃爍
  65.         wrc(0x01);        //清零指令  固定的
  66. }

  68. void key_pros()  //按鍵處理函數
  69. {
  70.         if(k1==0)
  71.         {
  72.                 delay(1000);
  73.                 if(k1==0)
  74.                 {
  75.                         mode++;
  76.                         flag=0;
  77.                         if(mode==2)
  78.                         {
  79.                                 mode=0;
  80.                                 flag=1;
  81.                         }
  82.
  83.                 }
  84.                 while(!k1);
  85.         }
  86.         if(mode==1)                  //對空氣檢測報警值設定
  87.         {
  88.                 if(k2==0)                  //加
  89.                 {
  90.                         delay(1000);
  91.                         if(k2==0)
  92.                         {
  93.                                 temph+=1;
  94.                                 if(temph>=100)temph=100;
  95.                         }
  96.                         while(!k2);
  97.                 }
  98.                 if(k3==0)           //減
  99.                 {
  100.                         delay(1000);
  101.                         if(k3==0)
  102.                         {
  103.                                 temph-=1;
  104.                                 if(temph<=0)temph=0;
  105.                         }
  106.                         while(!k3);
  107.                 }
  108.         }
  109.
  110. }

  112. void lcd_init_display()           //LCD初始化顯示
  113. {
  114.         uint8 i;
  115.         for(i=0;i<4;i++)
  116.         {
  117.                 wrc(0x80+i);
  118.                 wrd(str1[i]);
  119.         }

  121.         for(i=0;i<4;i++)
  122.         {
  123.                 wrc(0xc0+i);
  124.                 wrd(str2[i]);
  125.         }
  126. }

  128. void data_pros()        //數據處理函數
  129. {
  130.         uint8 tempbuf[3],temp_buf[3],i;
  131.         tempbuf[0]=temp/100+0x30;
  132.         tempbuf[1]=temp%100/10+0x30;
  133.         tempbuf[2]=temp%100%10+0x30;
  134.
  135.         temp_buf[0]=temph/100+0x30;
  136.         temp_buf[1]=temph%100/10+0x30;
  137.         temp_buf[2]=temph%100%10+0x30;

  139.         for(i=0;i<3;i++)
  140.         {
  141.                 wrc(0x84+i);
  142.                 wrd(tempbuf[i]);
  143.         }

  145.         for(i=0;i<3;i++)
  146.         {
  147.                 wrc(0xc4+i);
  148.                 wrd(temp_buf[i]);
  149.         }
  150. }

  152. void sound()
  153. {
  154.         uint8 i=100;
  155.         while(i--)
  156.         {
  157.                 beep=~beep;
  158.                 delay(100);
  159.         }
  160. }
  161. void baojinpros()        //報警處理
  162. {
  163.         if(temp>=temph&&flag==1)
  164.         {
  165.                 moto=0;
  166.                 sound();
  167.         }
  168. ……………………

  170. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
程序設計.zip (13.23 KB, 下載次數: 52)




回復

使用道具 舉報

ID:91165 發表于 2017-11-23 09:27 | 顯示全部樓層
下載了學習學習，謝謝樓主
回復

使用道具 舉報

ID:140183 發表于 2018-1-21 17:28 | 顯示全部樓層
多謝啦!很好的資料.
回復

使用道具 舉報

ID:95509 發表于 2018-1-22 10:54 | 顯示全部樓層
謝謝樓主分享！學習！
回復

使用道具 舉報

ID:295322 發表于 2018-4-2 06:34 來自手機 | 顯示全部樓層
AD用的什么芯片
