2SD1296引腳圖線性電源調整管選擇100V15A達林頓管

[復制鏈接]

ID:249545 發表于 2017-11-23 20:20 | 顯示全部樓層 |閱讀模式

在制做0-30V/5A線性電源的時候,功率調整管可不好選,需要用2N3055(TO-3,90W,100V15A)數個并聯,性能滿足要求.但是散熱片的設計和裝配就比較麻煩,發現用2SD1296(耐電壓100V/電流15)達林頓管性能很好,它的放大倍數高達10000倍,用8050就可以輕易推動它.不需要2N3055那樣要多級預推動.關鍵是散熱片很容易安裝,DIY時可節省不少精力.

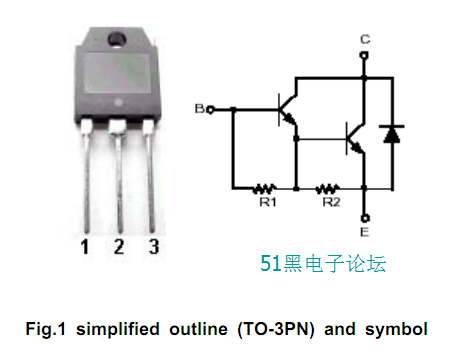

2SD1296引腳圖與內部電路

DESCRIPTION
·With TO-3PN package
·High DC current gain
·Low saturation voltage

APPLICATIONS
·For audio frequency power amplifier
and low speed high current switching
industrial use

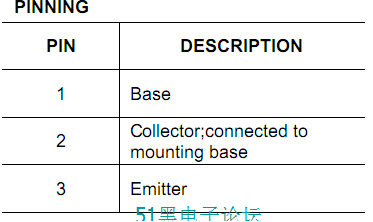

2SD1296管腳功能介紹

完整的pdf格式文檔51黑下載地址：

2SD1296_NPN 15A 100W 達林頓管.pdf (86.14 KB, 下載次數: 21)
