新人試著學做焦耳小偷（拆燈泡取元件）

ID:251447 · 發表于 2017-11-24 13:40

新人，新到搜索后，才知道什么是串聯、什么是并聯。
但是想學電的技術，啃書太枯燥，想做點小東西，激發下自己的學習興趣，
于是搜索到了風云同學2012年5月1日的《最簡單的發光二極管升壓電路（自制LED手電筒）》的文章，

按照文章，照樣做了一個。有興趣看原文的，請搜索上面的標題。

沒有線圈的鐵環，自己用塑料環做了2個，都沒成功。

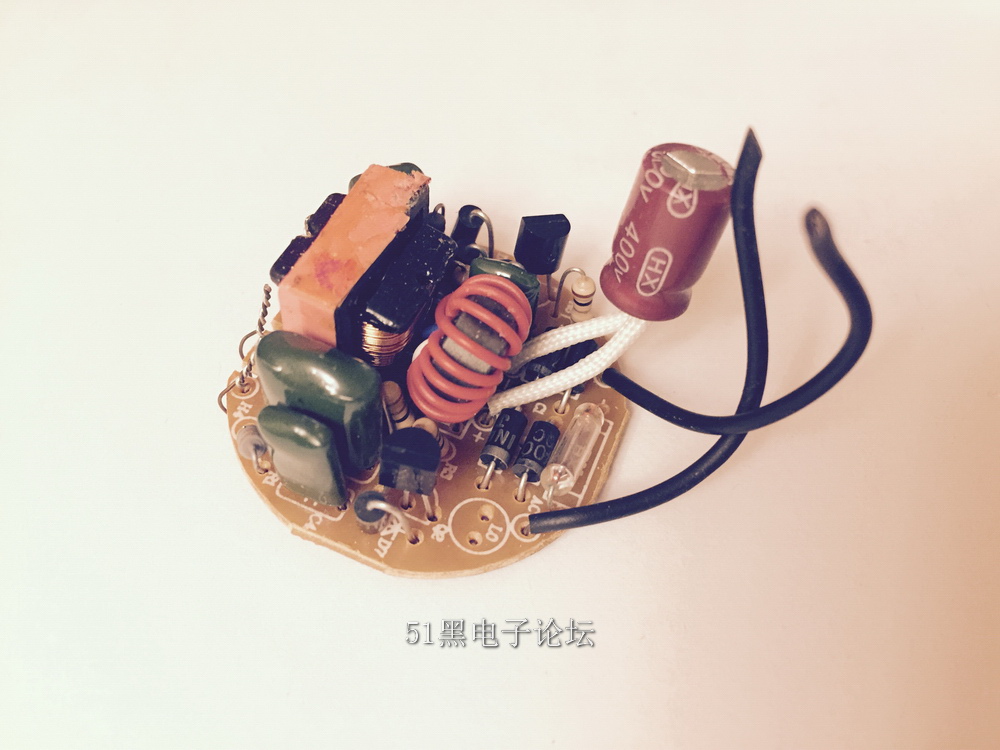

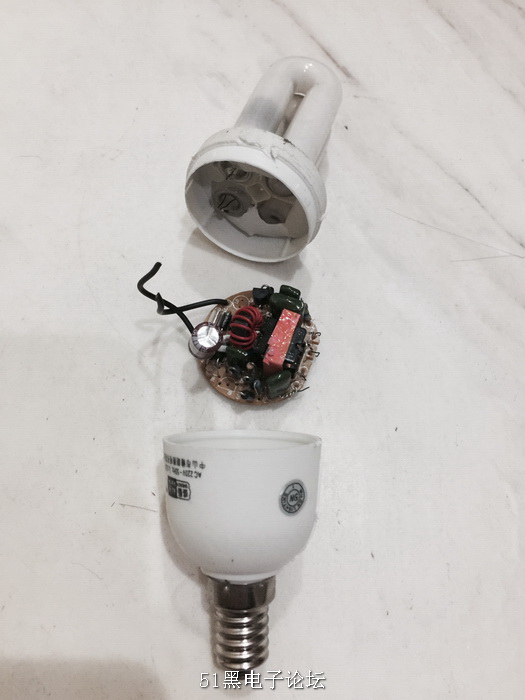

著急玩，淘寶1個是來不及了，看到垃圾桶里又燈泡，就撬開，取出了鐵環和三極管。

烙鐵還不怎么會用，上剪刀取的零件，三極管的針腳變得更短了。。。

按照教程，雙股同繞，搞定了線圈。
這個燈泡上面的三極管的基極在右邊，不像教程用的那個在中間，
用萬用表測量了下，確定了根腳，連線后終于成功點亮燈泡。

這個方法升壓確實很費電，
充電電池1.2V的，2個小時后就只剩下0.9了。

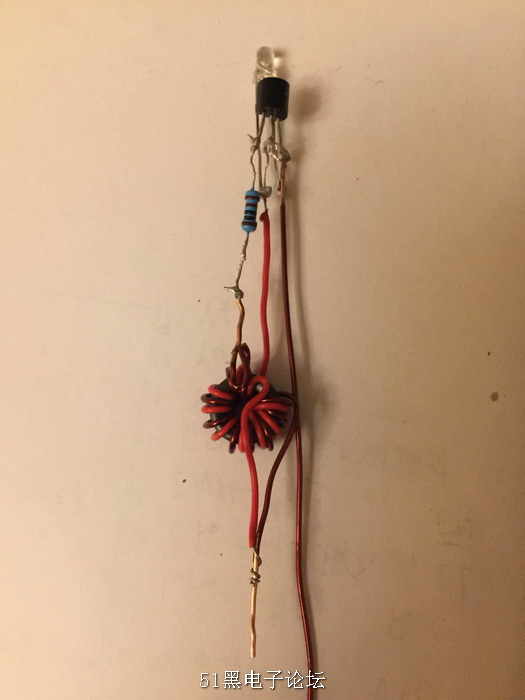

練練嶄新的9塊錢馬蹄口烙鐵。
雖然很難看，
雖然用了很長時間，
雖然著急的都出汗了，
但是焊接上了！

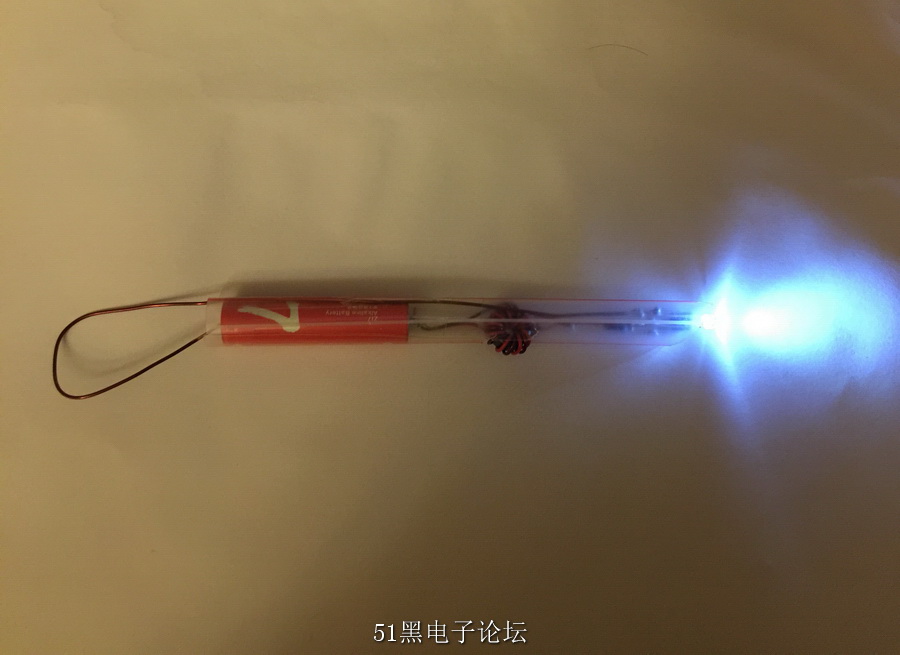

最后一步是包裝。
用的是個奶茶吸管，塞進去還挺好，握在手里像一個只點讀筆。

ID:249545 · 發表于 2017-11-26 20:22

這種單管驅動磁芯升壓的電路很費電,我做成了9V給萬用表供電,900mAH1.2V充電池升壓工作2個小時后就沒電了.

ID:249545 · 發表于 2017-11-26 20:24

有條件,最好找0.9-1.5V工作的專門升壓IC來制做.不致于玩壞了充電池.

ID:573804 · 發表于 2019-6-30 19:54

繞幾圈線，怎么我制作不成功

ID:282850 · 發表于 2019-7-1 15:17

建議補充電路原理圖、參數（包括環變繞線方法），有原理分析更好。這類電路雖然網上能搜到很多，但差距很大，效率也不清楚。

ID:491875 · 發表于 2019-7-1 19:40

也可以用2個100UH左右的色碼電感并排安裝作為反饋線圈取代上面的電感線圈，結構簡單美觀。

ID:573804 · 發表于 2019-7-6 22:40

覺得焦耳小偷沒什么卵用只能點led，沒啥實用
