單片機p0口外接數碼管上拉電阻的問題

ID:253035 · 發表于 2017-11-25 22:40

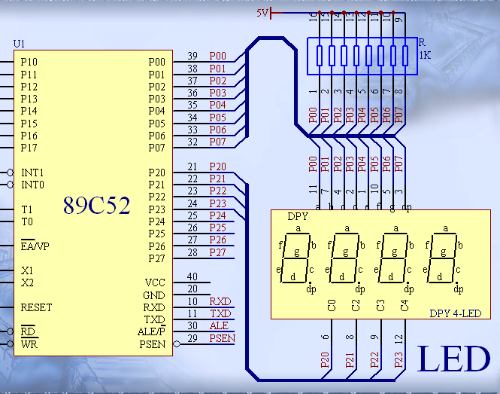

單片機io接了上拉電阻的話，外部5v的壓降全部加載到1k電阻上，輸出5ma電流
如果沒有上拉電阻的話，外部電壓全部加載到數碼管上電流不應該更大嗎
主要是不太理解p0口置1有無上拉電阻時，電路中的電流究竟是怎么來的，p0口輸出電壓究竟是多少（5v？）與外接5v電源在電路之間的關系，望各位大俠指點一二

ID:253655 · 發表于 2017-11-26 00:44

單片機是5V供電的話，IO口的電壓就是0V或5V。當IO口為0V時，數碼管電流不是5毫安，計算方法為供電電壓（5V)-IO口電壓(0V)-數碼管電壓（0.7v），再除以1K

ID:155507 · 發表于 2017-11-26 08:57

樓主看一下單片機的內部結構吧！
你看了片子內部結構就知道除了P0口外其他3口都接了上拉電阻所以一旦P0口要用作I\O口使用就必須接上拉電阻

對于共陰極數碼管，需要高電平才能驅動
P0為什么要上拉電阻原因有：
1。 P0口片內無上拉電阻
2。 P0為I/O口工作狀態時，上方FET被關斷，從而輸出腳浮空，因此P0用于輸出線時為開漏輸出。
3。由于片內無上拉電阻，上方FET又被關斷，P0輸出1時無法拉升端口電平。
4、上拉電阻是用來解決總線驅動能力不足時提供電流的。一般說法是拉電流，
驅動能力與功耗的平衡。以上拉電阻為例，一般地說，上拉電阻越小，驅動能力越強，但功耗越大，設計是應注意兩者之間的均衡。

不過，加1K上拉后，電流并不是5V/1K=5mA。因?yàn)閘ed一般會有2V左右的壓降，這樣1K電阻兩端只有3V左右的電壓，流過的電流只有3mA左右！

ID:155507 · 發表于 2017-11-26 08:58

傳統的51單片機P0口的電流驅動能力較弱。如果用來驅動數碼管（多段的LED），建議增加外部的驅動器：用51單片機的P0口驅動外部驅動器，再由外部驅動器驅動數碼管。這時P0口可以不用上拉電阻。
（外部驅動器可以是三極管或集成電路）

ID:113415 · 發表于 2017-11-26 09:00

關于上拉電阻作用的解釋：

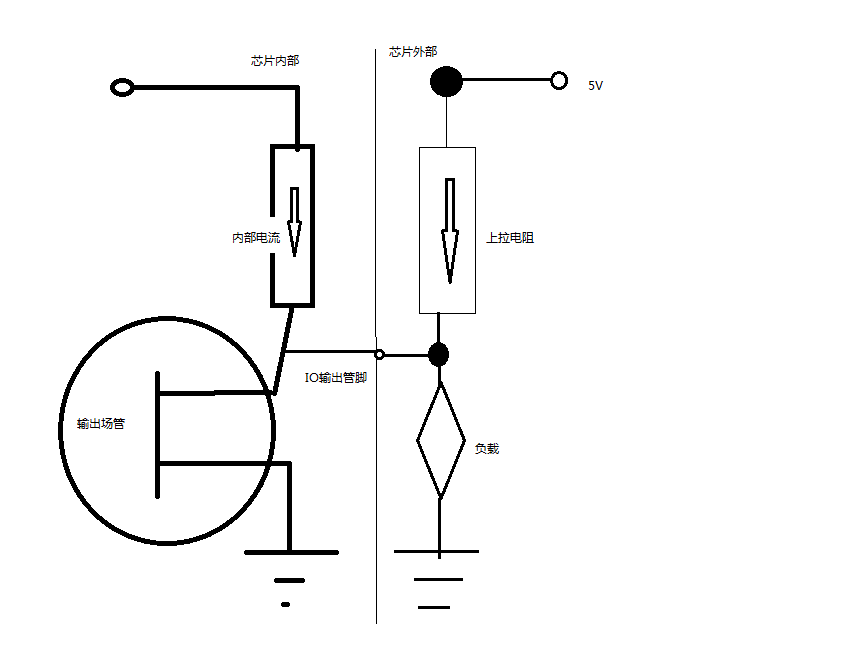

先看圖（本圖僅供示意，并不是內部真的構造！），芯片內部，每個IO管腳都有相應的場管，其集電極（漏極）有電阻，這個電阻能提供的電流是有限的，如果負載需要電流小于這個限度，則不加上拉電阻也能工作。
當負載電流較大，超出限度后，必須加上拉電阻，本質上，就是在原來集電極電阻基礎上又并聯了一個集電極電阻。

ID:242746 · 發表于 2017-11-26 11:55

P0口沒有內部上拉電阻，相當于開漏輸出，只有接地與不接地兩種狀態。用于驅動LED等負載可以不加上拉電阻，相當于在LED負極串聯開關。但是要驅動芯片之類時，無法輸出1，必須加上拉。

ID:253035 · 發表于 2017-11-26 15:39

angmall 發表于 2017-11-26 08:57
樓主看一下單片機的內部結構吧！
你看了片子內部結構就知道除了P0口外其他3口都接了上拉電阻所以一旦P0 ...

可不可以這樣理解，P0口置1時處于懸空狀態，電流直接由外部5V電源經過圖上交叉的節點和數碼管流向接地的P2口，P0口置0時接地，電流不會經過數碼管直接流量P0內部的地。
但是如果沒有這個上拉電阻的話，P0口置1時，沒有電阻的電流同樣是由外部電源經過中間節點流向數碼管嗎

ID:155507 · 發表于 2017-11-26 18:27

但是如果沒有這個上拉電阻的話，P0口置1時，處于懸空狀態，電流怎么來的?

ID:111634 · 發表于 2017-11-26 19:18

先學理論，打基礎，否則，問題多多，事倍功半。

ID:253035 · 發表于 2017-11-26 19:54

angmall 發表于 2017-11-26 18:27
但是如果沒有這個上拉電阻的話，P0口置1時，處于懸空狀態，電流怎么來的?

圖中不是接了排阻上方外部5v電源嗎，與接地P2口難道不能行成壓差嗎，P0口懸空的時候

ID:253035 · 發表于 2017-11-26 19:56

zl2168 發表于 2017-11-26 19:18
先學理論，打基礎，否則，問題多多，事倍功半。

感覺到了，現在就是想回頭來把不太理解的都搞明白，之前都是編個程序就完事了，電路為什么這么設計不太了解

ID:253988 · 發表于 2017-11-26 23:49

P0為什么要上拉電阻原因有：
1。 P0口片內無上拉電阻
2。 P0為I/O口工作狀態時，上方FET被關斷，從而輸出腳浮空，因此P0用于輸出線時為開漏輸出。
3。由于片內無上拉電阻，上方FET又被關斷，P0輸出1時無法拉升端口電平。
