| 波特率的問題 |
小貓貓愛吃魚 發表于 2018-7-16 10:49 是三機通信沒錯，主機發送地址，然后從機判別是否是他的地址，然后從機向主機發送狀態消息，最后接收數據。 |
|

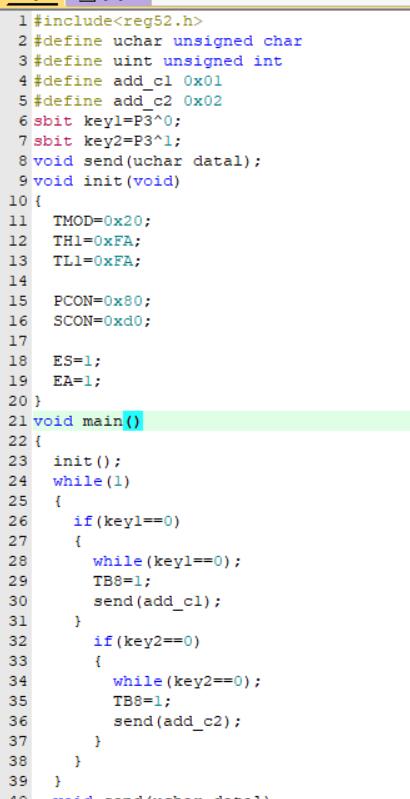

錯誤原因： 我把發送地址幀的按鍵設置成P3^0和P3^1，他們是單片機里面的接收和發送端，因為他們是控制輸入輸出的按鈕，就產生了沖突，所以從機沒有接收到信息； 后來我改了按鍵和波特率 從機就收到數據了，十分感謝上面的各位替我解決這個問題 謝謝！  |
HC6800-ES-V2.0 發表于 2018-7-16 08:57 我波特率可能弄錯了 我后來改了個波特率 再加上那個延時 程序就可以了 謝謝你的意見，嘿嘿嘿 |
ahshmj 發表于 2018-7-16 08:32 哇！謝謝你的意見 我改了下波特率就好了 可能是我的波特率設置錯了 謝謝蛤o(>ω<)o |
HC6800-ES-V2.0 發表于 2018-7-16 08:09 去掉從機的usb線是說 只有主機接usb嗎 |
|
補充一點： 算了你的波特率，好像不是4800，我還算不出你的初值FD對應什么波特率。 在晶振12M情況下，誤差小的最大波特率就是4800，且要加倍，否則誤差大了，接收和發送都會有較大的誤差，就會接收不到或接收錯誤。 |
|
void Init(void) //9600bps@18.432MHz { PCON &= 0x7f; //波特率不倍速，清除最高位，其余保持不變 SCON = 0x50; //8位數據,可變波特率 TMOD &= 0x0f; //清除定時器1模式位 TMOD |= 0x20; //設定定時器1為8位自動重裝方式，設置T1，T0保持不變。 TL1 = 0xFD; //設定定時初值，11.0592晶振,9600波特率，根據你自己的波特率確定。 TH1 = 0xFD; //設定定時器重裝值 ET1 = 0; //禁止定時器1中斷 TR1 = 1; //啟動定時器1 } PCON的最高位是SMOD,=1是波特率加倍，=0是不加倍 另外需要注意的是通信機之間的波特率必須相同。 你可以參考一下。 |
|
我做過類似的實驗，但只是雙機�？戳四愕某绦蚝徒泳�照片，我認為有兩點： 第一：程序中，主機的按鍵程序不對。按鍵這種器件，是需要消抖的，你好像有消抖的語句，但是不對嘛。 你用while是消不了抖的。你想�。喊聪骆I，出現抖動，key1=0，但這個結果，可以有好多次的（抖動�。�，所以，while是不能消抖的，應該用延時。 第二：硬件接線。應該去掉從機的USB線，這根線會占用串口，我做實驗時就是這樣的。應該用四根杜邦線連接VCC、GND、P30、P31。我的板子和你一模一樣——普中的HC6800-ES-V2.0，下面是我的雙機實驗程序，你可以試試。雙機實驗比你的三機實驗要簡單很多。 /* 串口實驗：單片機與單片機之間的通訊，這是主機程序 */ #include<reg51.h> #define LED P2 #define JP P1 unsigned char JZ; bit AJ; void UsartConfiguration(); void Delay10ms(unsigned int c); void KeyDown(void); void main()//主函數 { UsartConfiguration();//設置串口 Delay10ms(10); while(1) { KeyDown(); if (AJ==1) { AJ=0; SBUF = JZ; while (!TI); TI = 0; } } } void UsartConfiguration() { SCON=0X50; TMOD=0X20; PCON=0X80; TH1=0XF3;//波特率是4800的 TL1=0XF3; TR1=1; EA=1; ES=1; } void Delay10ms(unsigned int c)//延時10ms { unsigned char a, b; for (;c>0;c--) { for (b=38;b>0;b--) { for (a=130;a>0;a--); } } } void KeyDown(void) { unsigned char a=0; JP=0x0f; if(JP!=0x0f) { Delay10ms(1);//此處按鍵消抖 if(JP!=0x0f) { AJ=1; switch(JP) { case(0X07): JZ=0;break; case(0X0b): JZ=1;break; case(0X0d): JZ=2;break; case(0X0e): JZ=3;break; } JP=0Xf0; switch(JP) { case(0X70): JZ=JZ;break; case(0Xb0): JZ=JZ+4;break; case(0Xd0): JZ=JZ+8;break; case(0Xe0): JZ=JZ+12;break; } for (a=0;(a<50)&&(JP!=0xf0);a++)//松手消抖 { Delay10ms(1); } } } } void FSSZ(void) interrupt 4 { RI=0; LED=~SBUF; Delay10ms(1); } /* 串口實驗：實驗單片機與單片機通訊，此為從機程序 */ #include<reg51.h> #define SMG P0//數碼管 unsigned char k; unsigned char code XSM[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f, 0x77,0x7c,0x39,0x5e,0x79,0x71};//0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼 void UsartConfiguration(); void Delay10ms(unsigned int c); void main() { UsartConfiguration(); Delay10ms(10); while(1) { } } void UsartConfiguration() { SCON=0X50; TMOD=0X20; PCON=0X80; TH1=0XF3;//波特率是4800的 TL1=0XF3; TR1=1; ES=1; EA=1; } void Delay10ms(unsigned int c)//延時10ms { unsigned char a, b; for (;c>0;c--) { for (b=38;b>0;b--) { for (a=130;a>0;a--); } } } void CKTX() interrupt 4 { RI=0; k=SBUF; SMG=XSM[k]; SBUF=k; while (!TI); TI = 0; } 程序功能是這樣的：主機通過按下矩陣鍵盤，將鍵值發給從機，從機接收到后，數碼管顯示鍵值，并將鍵值發回主機，主機根據這個值以二進制方式顯示LED燈。 |
