JRC4558是一種常見的雙運算放大器芯片，常用于音頻放大電路，他有兩種封裝形式，單列，和雙列方式，引腳布局分別見下圖

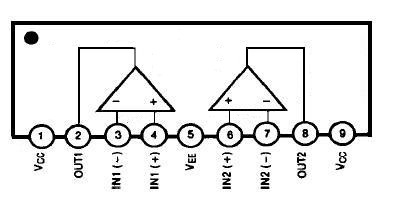

 單列JRC4558引腳圖

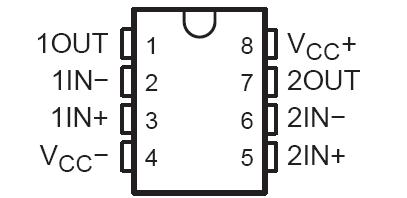

雙列JRC4558引腳圖

4558引腳功能如下：（雙列）

1腳 通道1輸出
2腳 通道1反相輸入
3腳 通道1同相輸入
4腳 電源負
5腳 通道2同相輸入
6腳 通道2反相輸出
7腳 通道2輸出
8腳 電源正

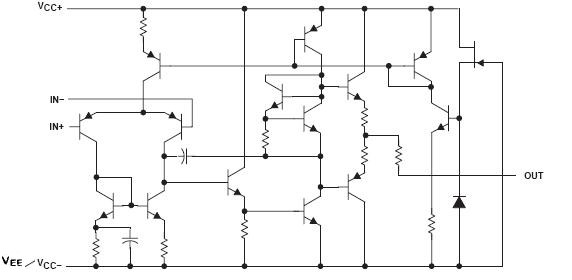

JRC4558的內部電路圖

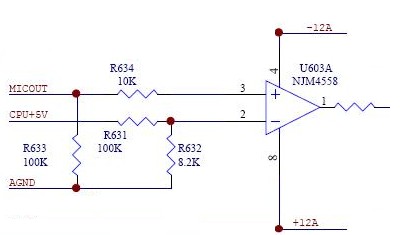

 JRC4558的應用電路（音頻放大器）

他可與如下型號相互代換：
M5R4558
MC4558
NE4558
PC4558P
SF4558
KA4558
LM4558
TA75559P
TDA2320A
TDB4558
XR4558
uA4558
RC4558P
RC4558D
RC4558
RC4558DR
RC4558PSR
RC4558PW
R4558
RC4558PWR
RC4558IDGKR
RC4558IP
RC4558ID
RC4558IDR
RC4558IPW
R4558I
RC4558IPWR
