74LS192是雙時鐘方式的十進制可逆計數器。(bcd,二進制)。
◆ CPU為加計數時鐘輸入端，CPD為減計數時鐘輸入端。
◆ LD為預置輸入控制端，異步預置。
◆ CR為復位輸入端，高電平有效，異步清除。
◆ CO為進位輸出：1001狀態后負脈沖輸出，
◆ BO為借位輸出：0000狀態后負脈沖輸出。

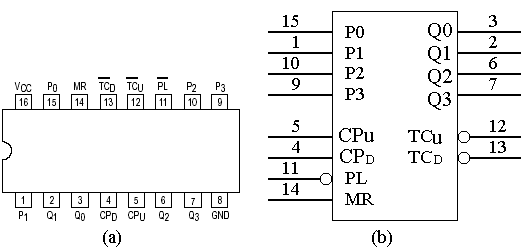

74ls192引腳圖:

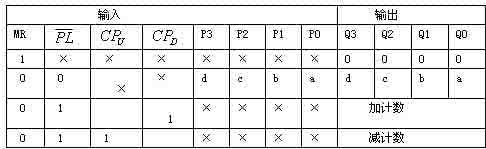

74ls192功能表：

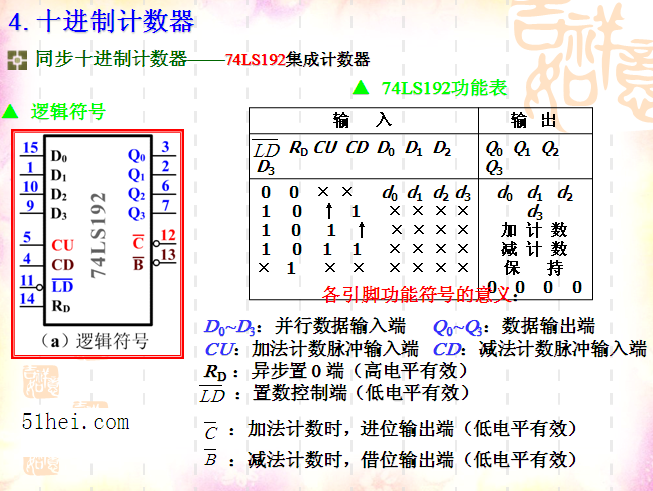

下面是另一個版本的資料，對于上圖不太理解的同學可參考下面的詳解。以下是74ls192的邏輯符號和功能表：

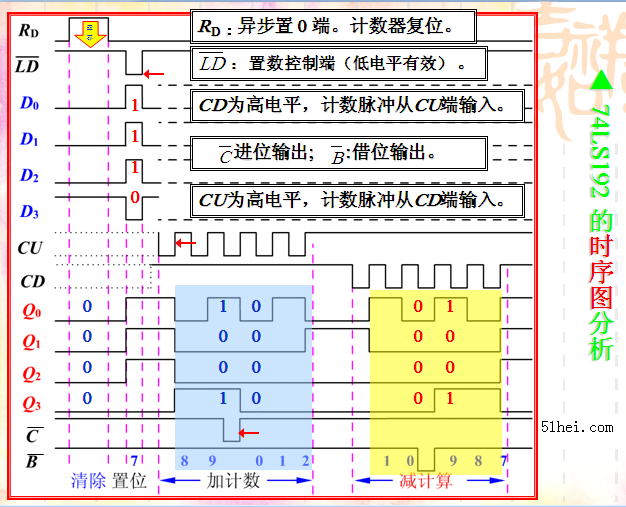

下面是74ls192時序圖分析：

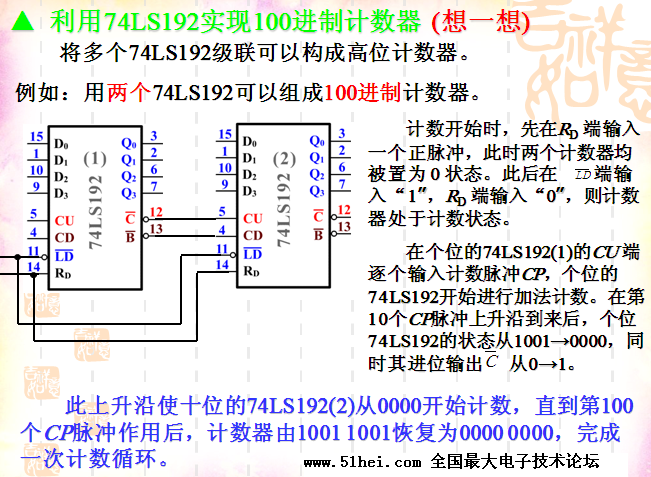

下面是74ls192的應用電路（2個74ls192級聯組成100進制計數器）：
