現在這個鼻涕串口還在我的實驗臺上工作的好好的。沒有任何不穩定現象喲～

上電路圖（萬致遠FIX VER)：

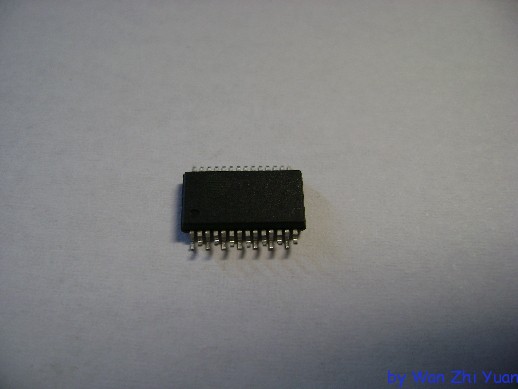

首先上PL2303,要經過特殊處理喲。注意引腳……畢竟SSOP28 0.6MM的腳距太難操作，我只好這樣了。現在掰彎一邊了……

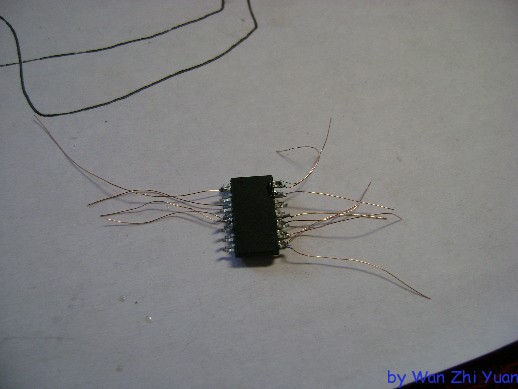

這個其實已經掰完，飛線+內部連線了。畢竟有一部分GND腳是連在一起的……

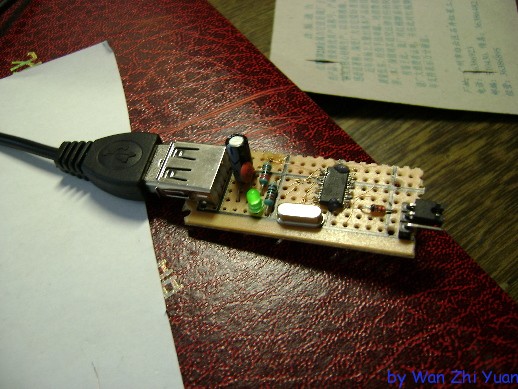

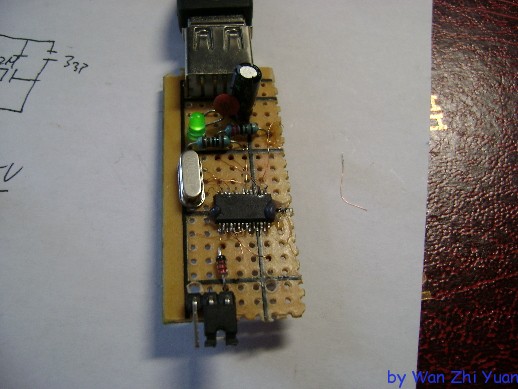

上已經焊好部分元件的洞洞板比劃位置。那幾個大洞是因為搞錯了USB方向導致的……

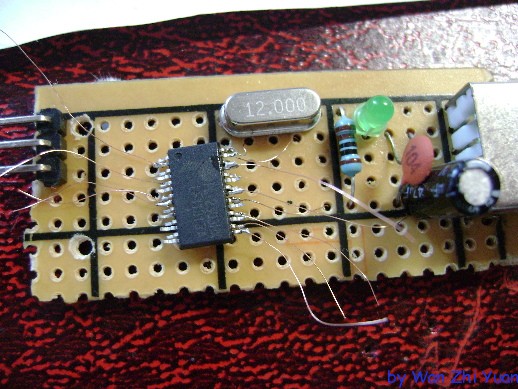

現在所以飛線已經焊接。檢查“無誤”后通電……這里一定要檢查VBUS和GND/D+/D-是否短路，如果短路可能有燒毀南橋（或MCH）的危險！

結果是識別不出。后來發現D+要2.2K上拉到3.3V才能啟動枚舉過程，于是掰開VO 3V3飛線。

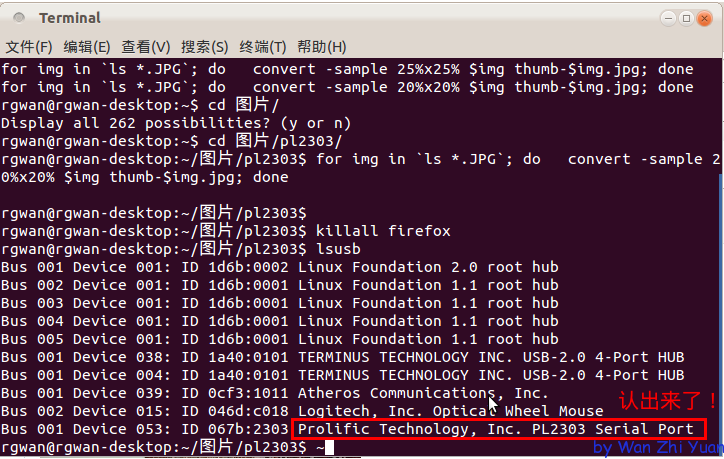

已經飛完了2.2k的電阻，現在電腦已經識別出來：

給BYET HOST的免費數據庫跪了Orz，不帶這樣不穩定的！

然后剩下的就是打膠了：

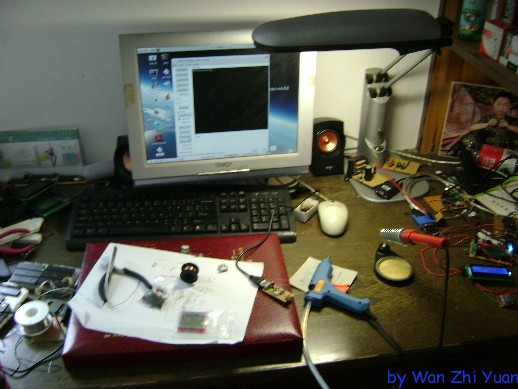

給整個工作臺一張

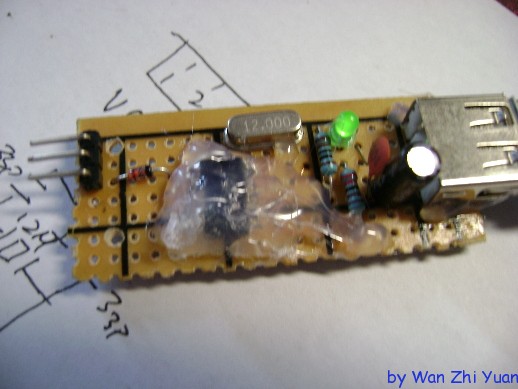

打好一半的正面

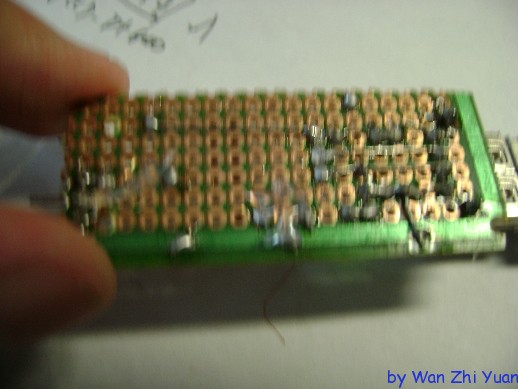

……和反面：

然后……

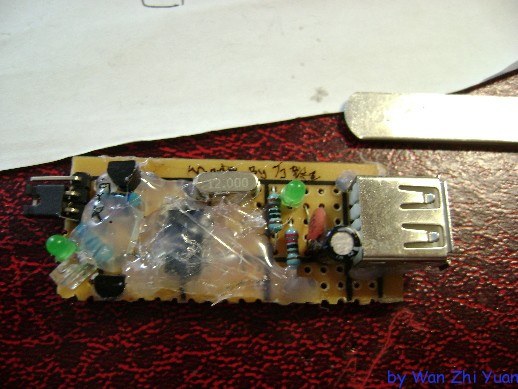

然后加上指示LED，完工了～

萬致遠原創～轉載請注明出處～
