Eagle的�？梢苑聪嘁院笞龈泄獍澹С諷TC下載。460800輕松無壓力【僅僅支持kSTCISP的高速下載，STCISP官方不支持】。不過別鏡像。否則有驚喜的……
這個帶有指示燈，可以指示串口在發送/接收數據。
Eagle工程文件http://www.zg4o1577.cn/f/pl2303.tar.bz2

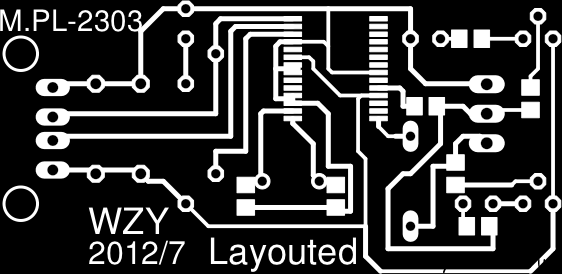

預覽圖：
大小比較small，20mm X 40 mm左右。
PL2303焊接有技巧，就是放上焊上，讓腳黏連以后。慢慢的用烙鐵頭在引腳上滑動，同時板子斜著朝下。就可以去除黏連了。
不過順便說一聲。就是這個玩意不支持3.3V/5V IO切換。如需切換的話。三極管哪里的VCC接3.3V。順便把VCCIO那里也接3.3V就行了。做一個跳線就可以。不過暫時我還用不到，就沒做。以后可能這個板子會被我凄慘的飛線的……
