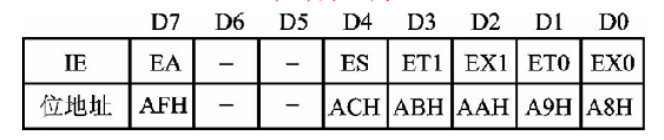

中 斷 號



                        interrupt 0        外部中斷0（EX0）
                       interrupt 1        定時器/計時器器中斷0（ET0）
                       interrupt 2        外部中斷1 （EX1）
                       interrupt 3         定時器/計時器器中斷1（ET1）
                       interrupt 4        串口中斷（ES）

                                        定 時 器 工 作 方 式




 1.方式0
                    由TH0的8位和TL0的低5位組成一個13位計時器。
                    當13位計時器從0或設定的處值，加1到全‘1’以后，再加1就產生
                    溢出。這時，置TCON的TF0位為1，同時把計時器初始化變為全‘0’

 2.方式1
                    方式1和方式0的工作相同，唯一的差別是TH0和TL0組成一個16位計數器。
                    重置方式與方式0相同
 3.方式2
            把TL0配置成一個可以自動恢復初值（初始常數自動重新裝入）的8位計時器
                     ，TH0作為常數緩沖器，TH0由軟件預置值，當TL0產生溢出時，一方面使溢
                    出標志位置1，同時把TH0中的8位數據重新裝入TL0中。
                              方式2常用于定時控制，例如希望每隔250us產生一個定時控制脈沖，
                    則可以采用12MHz的振蕩器，把TH0預置為6 ，并使C/=0就能實現，方式2
                   不用作串行口波特率發生器。
 4.方式3
            方式3對定時器T0和定時器T1是不相同的
            若T1設置為方式3則停止工作（其效果與TR1=0相同）
            所以方式3只適用于T0
