1、效果圖
2、代碼
3、小結重點

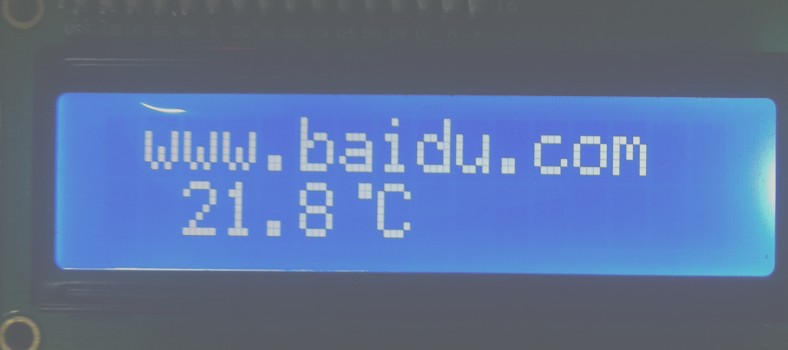

效果圖：直接在51單片機開發板上面實現的.

                            代 碼
#include <reg52.h>
#include<intrins.h>
sbit RS = P2^4;   //定義端口
sbit RW = P2^5;
sbit EN = P2^6;
sbit DQ = P2^0; //定義總線的I/O管腳
void SendByte(unsigned char dat);
void zf_1602(unsigned char x,unsigned char y,unsigned dat);
void Delay4us() //延時4us
{
 ;
}
void Delay(unsigned char j)  //一個循環15us
{
 unsigned char i;
 while(j--)
 {
  i = 5;
  while (--i);
 }
}
bit d18b20_qs() //18b20 起始
{
 bit dat;
 DQ = 1; //DQ復位
 Delay4us();
 DQ = 0; //拉低總線
 Delay(35); //這里延時大概 525us
 DQ = 1; //拉高總線
 Delay(2);  //這里延時大概 30us
 dat = DQ; //讀取返回值（0：有18b20存在 1：是沒有）
 Delay(2);
 return dat; //返回數值
}
void d18b20_x(unsigned char dat) //寫 8 位 數 據
{
 unsigned char i;
 for(i=0;i<8;i++) //8位計數器
 {
  DQ = 0; //拉低總線
  DQ = dat & 0x01; //取最低位賦值給總線
  Delay(3); //延時45us
  DQ = 1; //拉過總線準備寫下一個數據（或者總線復位）
  dat >>= 1; //數據右移一位
 }
}
unsigned char d18b20_d() //讀 8 位 數 據
{
 unsigned char i,dat=0;
 for(i=0;i<8;i++) //8位計數器
 {
  DQ = 0; //拉低總線
  dat >>= 1; //數據右移一位
  DQ = 1; //拉過總線（準備讀取數據）
  if(DQ) //判斷是否是 1 如果是就把數據賦值給變量的高位
   dat |= 0x80;
  Delay(4);
 }
 return dat; //返回讀取到數據數據
}

unsigned int wd() //讀取溫度函數
{
 unsigned char i = 0; //低8位數據
 unsigned char j = 0; //高8位數據
 unsigned int k = 0; //無符號16整形用來存儲讀回來的 16位溫度數據（j和i組合后的數據）
 d18b20_qs(); //初始化
 d18b20_x(0xCC); //跳過序列號的操作(因為18b20在總線上可以掛很多個，這個序列號和網卡MAC地址類似)
 d18b20_x(0x44); //開啟溫度轉換
 Delay(200);   //開啟溫度轉換需要時間這里延時一下

 d18b20_qs(); //初始化
 d18b20_x(0xCC); //跳過序列號的操作(因為18b20在總線上可以掛很多個，這個序列號和網卡MAC地址類似)
 d18b20_x(0xBE); //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度
 i = d18b20_d(); //讀取低8位
 j = d18b20_d(); //讀取高8位
 k = j;
 k <<= 8;
 k = k + i;
 return k; //返回讀取到的16位數據
}
void zh(unsigned int i)  //1602顯示緩存寫入函數
{
 unsigned char x,z;
 x = i & 0x0f; //取出小數
 i >>=4;
 switch(x) //小數位轉換
 {
  case 0: z=0;break;
  case 1: z=1;break;
  case 2: z=1;break;
  case 3: z=2;break;
  case 4: z=3;break;
  case 5: z=3;break;
  case 6: z=4;break;
  case 7: z=4;break;
  case 8: z=5;break;
  case 9: z=6;break;
  case 10: z=6;break;
  case 11: z=7;break;
  case 12: z=8;break;
  case 13: z=8;break;
  case 14: z=9;break;
  case 15: z=9;break;
 }
 z = z +48; //轉換成ascii碼
 zf_1602(5,1,z); //寫入1602緩存
 z = i & 0xff; //取出整數
 x = z/10; //取出十位
 x= x+48; //轉換成ascii碼
 zf_1602(2,1,x); //寫入1602緩存
 x = z%10; //取出個位
 x= x+48; //轉換成ascii碼
 zf_1602(3,1,x); //寫入1602緩存
}
void Delayus(unsigned char t) // us級別延時
{
 while(--t);
}
void Delayms(unsigned char t)// ms級別延時
{

 while(t--)
 {
     //大致延時1mS
     Delayus(245);
  Delayus(245);
 }
}
bit m_1602() //判斷1602是否忙
{
 P0 = 0xFF; //準備讀取
 RS = 0;
 RW = 1;
 EN = 0;
 _nop_();
 EN = 1; //產生高電平
 return (bit)(P0 & 0x80);
}
void x_1602(bit i,unsigned char j) //參數一是寫（0、寫指令 1、寫數據），參數二是寫入的8位數據
{
 while(m_1602())
 {
  _nop_();
  _nop_();
  _nop_();
  _nop_();
  _nop_();
 }
 RS = i;
 RW = 0;
 EN = 1;
 P0 = j;
 _nop_();
 EN = 0; //產生下降沿
}
void qp_1602() //清屏函數
{
 x_1602(0,0x01); //第一個參數是：寫入的類型（0、寫指令 1、寫數據），第一個參數是：寫入的數據
 Delayms(5);
}
//顯示字符
void zf_1602(unsigned char x,unsigned char y,unsigned dat) //參數一是顯示的列，參數二是顯示的行，參數三是顯示的數據
{
 if(y==0)
 {
  x_1602(0,(0x80+x)); //第一行
 }
 else
 {
  x_1602(0,(0xc0+x)); //第二行
 }
 x_1602(1,dat); //寫入數據
}
void zfc_1602(unsigned char x,unsigned char y,unsigned char *dat)
{
 if(y==0)
 {
  x_1602(0,(0x80+x)); //第一行
 }
 else
 {
  x_1602(0,(0xc0+x)); //第二行
 }
 while(*dat) //&:取地址 *：取值
 {
  x_1602(1,*dat);
  dat ++;
 }
}

void csh_1602()  //初始化1602
{
 x_1602(0,0x38); //顯示模式設置
 Delayms(5);
 x_1602(0,0x38);
 Delayms(5);
 x_1602(0,0x38);
 Delayms(5);
 x_1602(0,0x38);
 x_1602(0,0x08); //顯示關閉.
 x_1602(0,0x01); //顯示清屏
 x_1602(0,0x06); //顯示光標移動設置
 Delayms(5);
 x_1602(0,0x0c);  //顯示開及光標設置
}
void Lcd_User_Chr(void) // 1602 自定義字符(攝氏度的小點)    自定義字符
{
 x_1602(0,0x48); //"01 001 000"  第1行地址
x_1602(1,0x03); //"XXX 00001" 第1行數據
 x_1602(0,0x49); //"01 001 001"  第2行地址
x_1602(1,0x03); //"XXX 11011" 第2行數據
 x_1602(0,0x4a); //"01 001 010"  第3行地址
x_1602(1,0x00); //"XXX 11101" 第3行數據
 x_1602(0,0x4b); //"01 001 011"  第4行地址
x_1602(1,0x00); //"XXX 11001" 第4行數據
 x_1602(0,0x4c); //"01 001 100"  第5行地址
x_1602(1,0x00); //"XXX 11101" 第5行數據
 x_1602(0,0x4d); //"01 001 101"  第6行地址
x_1602(1,0x00); //"XXX 11011" 第6行數據
 x_1602(0,0x4e); //"01 001 110"  第7行地址
x_1602(1,0x00); //"XXX 00001" 第7行數據
 x_1602(0,0x4f); //"01 001 111"  第8行地址
x_1602(1,0x00); //"XXX 00000" 第8行數據
 }
void main()
{
 unsigned char i;
 csh_1602();
 qp_1602();
 Lcd_User_Chr();
 zf_1602(4,1,'.');
 zf_1602(6,1,0x01); //攝氏度的點
 zf_1602(7,1,'C'); //大寫的C
 zfc_1602(1,0,"www.zg4o1577.cn");
 while(1)
 {
  zh(wd());
  for(i=0;i<10;i++)
   Delayms(200);
 }
}

小結重點
1、1602的自定義字符
2、1602的內部指令
3、1602字符集=ascii
