本人當初學校學的專業是機電一體化主要學的就是基于PLC的工廠自動化之類的東西，想來出學校5年了也就第一年接觸的plc多一點，多年沒用PLC都有點淡忘了（想當初哥可是學校PLC方面的風云人物啊三年期末plc都是第一名技能比賽還拿了一等獎，那是我們班拿的唯一一個一等獎班主任為此事專門從班費里摳出100大洋給哥買水果吃 ，PLC實驗室的設備都是我來指導菜鳥們使用的這也算哥這二十多年最自豪的事了，因為一些沒法改變的原因哥還是沒有從事自己最愛的工作也算是此生遺憾了。。。。。。）最近在一些論壇上發現有人對PLC感興趣想要學習卻不知如何下手，想想自己做個PLC入門的教程應該還是有能力的如果有人能從中學到些什么的話自己多少也算是得到些安慰了。

        教程的形式將采用學習筆記的方式，歡迎有疑問的兄弟回復討論本人將會盡力釋疑。

        因為我當年學的是三菱系列的PLC所以教程也將采用三菱系列的。開始學習之前請大家下載一個三菱的PLC學習仿真軟件

         軟件名  FX-TRN-BEG-C  自己百度下載鏈接安裝好后如下圖



大家安裝好后就開始PLC學習之旅吧

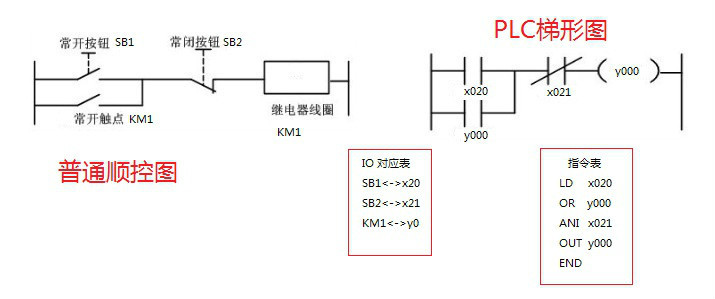

下圖是繼電器控制電路和梯形圖的對應關系：

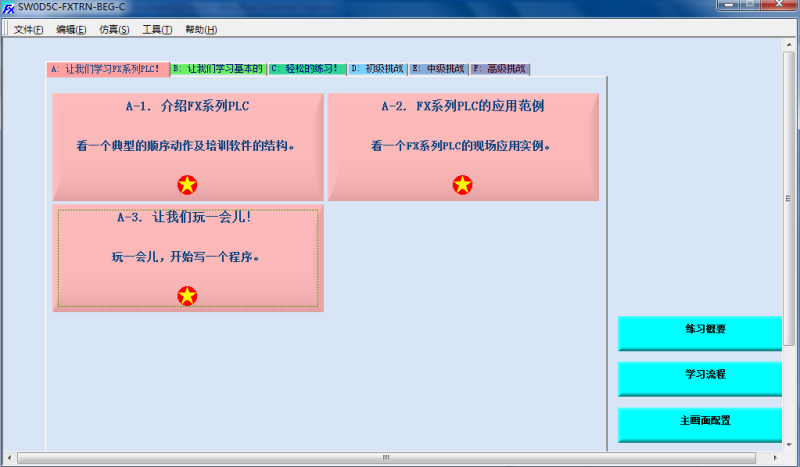

現在打開三菱的仿真程序選擇“B：讓我們學習基本的”菜單項：

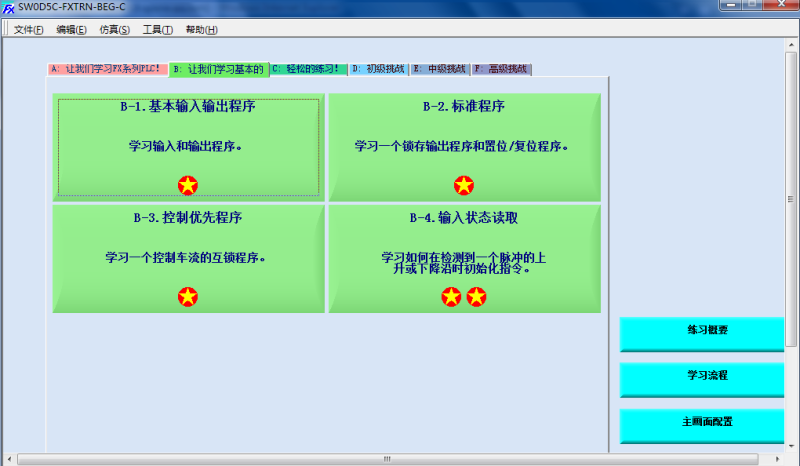

選擇“B-1.基本輸入輸出程序”菜單：

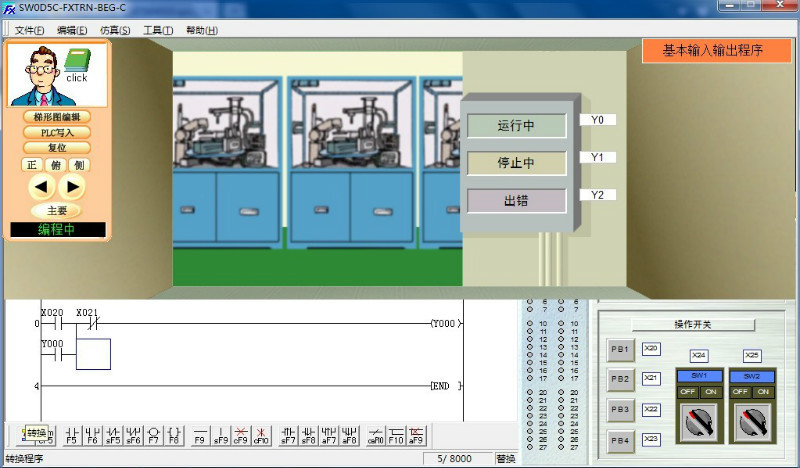

選擇梯形圖編輯進入梯形圖編輯界面輸入我前面畫的梯形圖（因為上網本讓人蛋疼的分辨率我的程序不能完全顯示，你們看到的界面和我的可能有一點不一樣）：

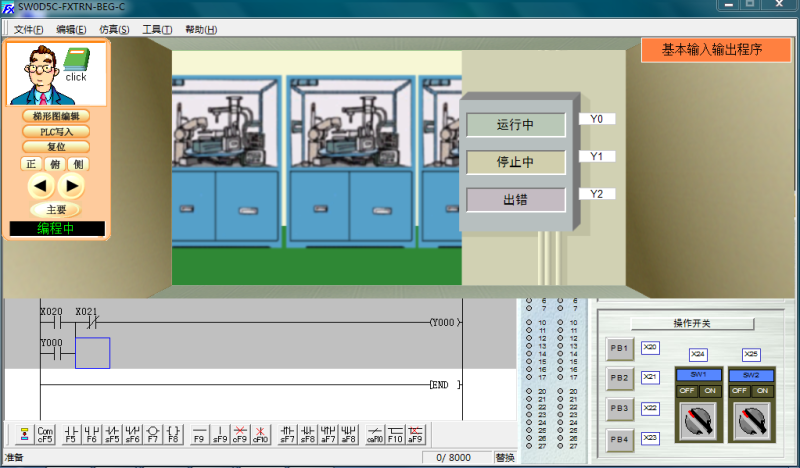

 然后點工具條上的轉換按鈕：



程序轉換好后點左上角的“PLC寫入”按鈕寫入程序到虛擬PLC并開始仿真：

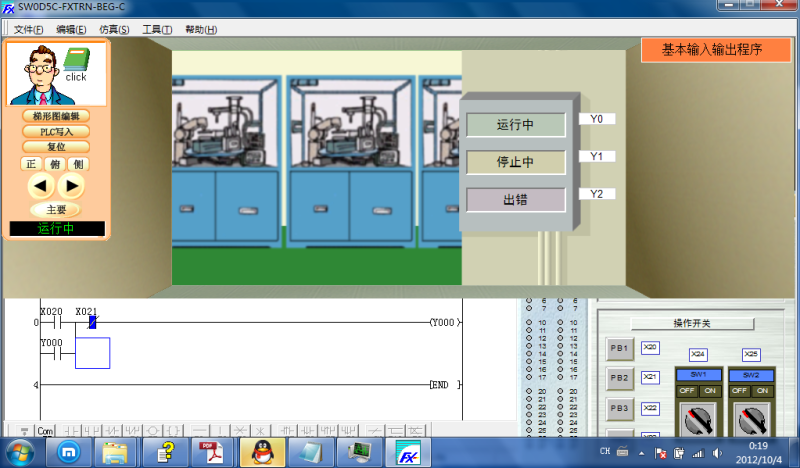

按右下角的PB1按鈕使y0得電并自鎖：




到這里我們就已經成功的運行了第一個PLC程序了，這就是我們的"hello world",好了今天就到這里了下回繼續，下一篇將會講PLC的各種軟元件盡請期待！最后上我的桌面大家看漂亮嗎？
