Rainbow開發(fā)包中已經封裝了DTH11溫濕度傳感器，按照我的想法，同類型的傳感器有了一種就可以了，本不想做DS18B20的封裝，但是前兩天有個朋友讓我給他做個項目，需要測液體的溫度，用DHT11個頭太大，主要用于測室溫，而DS18B20有用于測量液體溫度的封裝，非常方便使用。迫于無奈，今天就花了半天時間做了個小小的封裝，在Rainbow開發(fā)板上通過了測試。
使用DS18B20非常簡單，和DHT11差不多，按照下列步驟：
1、定義DS18B20對象，設定DS18B20的DQ數據線所使用的GPIO，如：DS18B20 ds(PC1);
2、調用read()方法進行溫度采集，如果返回DS18B20::OK，表示采集成功，其它值表示失敗
3、采集成功之后就可以使用對象的getCelsius()和getFahrenheit()分別獲取到攝氏溫度和華氏溫度
我這次試驗選用了PC3與DS18B20的DQ管腳相連，這個管腳是用于DHT11數據采集，帶有一個4.7K上拉電阻，電路原理圖和實際接線圖如下：
在軟件包的“Projects\DS18B20”文件夾包含了本文的完整工程，可以直接編譯、燒寫和調試。來看看main.cpp的代碼：
#include "WProgram.h"
#include "DS18B20.h"
//接到DHT11_DATA_PIN，通過4.7K電阻上拉
DS18B20 ds(DHT11_DATA_PIN);
void setup()
{
//啟用默認串口，波特率9600
Serial.start();
}
void loop()
{
//數據采集成功
if(ds.read() == DS18B20::OK)
{
Serial.print("Celsius:");
Serial.println(ds.getCelsius());
Serial.print("Fahrenheit:");
Serial.println(ds.getFahrenheit());
delay(5000);
}
}
int main(void)
{
//初始化開發(fā)板
boardInit();
setup();
while(1) loop();
}

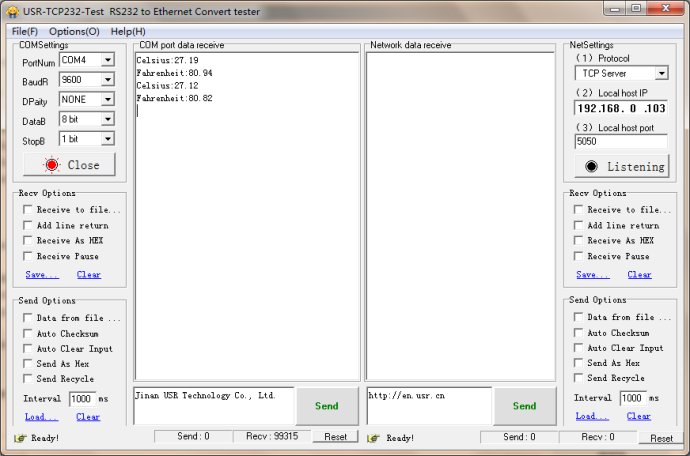

程序非常簡單，就不再啰嗦，將USART3和USB-TTL模塊連接，在串口調試工具中可以看到運行效果：
