由于焊接工具沒還沒到位，于是最近幾篇文章主要以方案細化與軟件開發為主。今天這篇文章主要做一件比較有意義的事情：NDS端BASIC語言解釋器的移植與擴展。文章附上了移植后軟件的運行截圖和實機運行效果，并在文章最后附上工程代碼，方便下載。順便打個廣告：有興趣的朋友可以加入QQ群：362445156 （Arduino極客群）。
一、為什么要移植和擴展BASIC語言解釋器？
到目前為止，所有的NDS硬件擴展，包括DS brut在內都只提供SDK軟件開發庫。這使得你要進行二次開發，必須花大量時間去看SDK的文檔甚至代碼，工作量開銷較大。特別是以下兩個問題：(a). 對于想進行快速測試一個外設的開發人員來說，閱讀文檔，源碼，以及在此基礎上進行自行開發程序調試程序的時間會比較多。(b). 如果需要控制另一個外設或調整軟件功能時，必須重新編譯程序，并將程序復制到NDS的燒錄卡內。因此，工序多了很多步驟。
BASIC語言在誕生之初就以簡單易用為哲學指導。我將秉持該指導思想來做為本方案的Demo技術演示。如果能將BASIC語言的解釋器移植到NDS上，將有如下優點：
（1）利用NDS的觸屏可以作為字符輸入設備，效率很高。
（2）用BASIC語言編寫程序，非常容易，幾乎不用學習，而且程序一般簡短易懂。
（3）通過BASIC語言方便快捷的寫程序，可以立桿見影，馬上看到執行效果，無需在SDK上進行再開發，明顯提高開發效率。這解決了上述的問題(a).
（4）通過擴展BASIC解釋器，為其加入對DLDI（在各NDS燒錄卡實現統一的文件讀寫功能）的支持，可以直接在NDS上將編好的程序寫入燒錄卡的SD卡的文件內，也可以直接從SD卡內將程序文件讀入內存。這解決了上述的問題(b).
當然沒有一個方案是十全十美的，相比直接在SDK上開發，利用BASIC解釋器的缺點是，程序運行速度沒有前者快。因此不適合作一些對外設SPI回傳數據響應速度要求很高的場合。比如想把NDS做成一個邏輯分析儀。
二、移植BASIC語言解釋器
要移植BASIC解釋器，那么就得選擇一個目標進行移植。早在2007年，就已經有一位網名叫zzo38computer的外國友人做了這個工作，項目名稱為DSBasic。他用來移植的BASIC解釋器源碼用C語言編寫，因此比較容易移植，只需要添加了NDS的軟鍵盤等功能。另外，網上流傳甚廣的開源BASIC解釋器源碼版本也比較多，比較有名的就是Tiny Basic。這個Tiny Basic說來話長，最早可以說到1975年。這里我們主要講一下我采用的代碼，來自TinyBASIC 2也采用的核心代碼BAS-INT.C這個文件。
經過查看源碼發現，原來DSBasic也是基于這個版本的代碼進行擴展的。而TinyBASIC 2的功能更加強大，還支持畫圖命令（需SDL庫支持，不過SDL庫開源且跨平臺）。額外一提：自己用C/C++寫個BASIC解釋器不難，網上也有不少文章介紹，請google之。
下載了TinyBASIC 2源碼后，查看BAS-INT.C文件，該文件采用了較早的C語言語法。于是首先修改語法，然后用gcc在我的Mac OS X下順利編譯通過，試著運行了幾個附帶的BASIC程序例子，一切順利。
接下來便是將代碼移植到NDS上。由于devkitPro并沒有提供太多的基于命令行的NDS開發示例程序。因此需要我加一些自己的代碼來實現簡單的光標、scanf功能等。
整個移植過程就不詳述了，具體可以下載后面提供的源碼。這里主要講一下，移植的幾個要點：
（1）添加光標。我簡單的用"_"，即下劃線代替光標，該光標很簡單，不會閃爍，但基本達到使用的目標，除了一個小BUG：輸入文字到行末時，會自動跳到本行行首，而不是下一行。但該Bug不影響輸入的代碼。
（2）添加int get_input_number()函數實現INPUT命令的移植。因為我使用觸屏軟鍵盤后，NDS不支持scanf()函數從屏幕獲得輸入。
（3）添加"RUN"和"!"兩條命令來運行程序。由于BAS-INT.C運行程序是在命令行將需要執行的BASIC程序作為命令行參數進行調用執行的，因此不支持程序編輯功能。而在NDS上我添加了一個非常簡單的程序輸入功能（包括上面提到的光標）。
圖1為移植成功后的運行效果。下文將該移植到NDS的BASIC解釋器項目簡稱：NDSBasic。

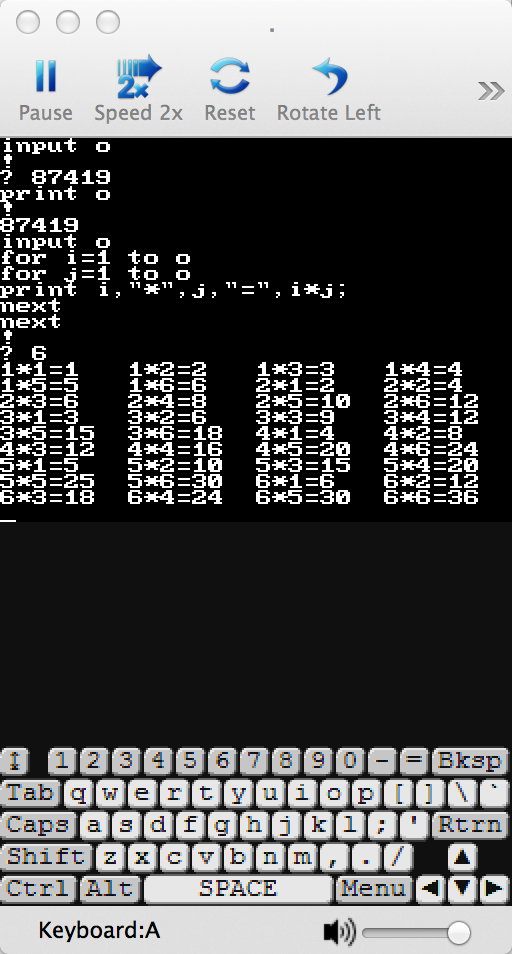

圖1. NDSBasic 運行效果。
圖1為最初植移的運行界面，下方為觸屏，提供軟鍵盤進行輸入。上屏為字符終端，和DOS，以及Terminal類似。
三、擴展BASIC語言解釋器
該BASIC解釋器 (BAS-INT.C)，提供的命令非常有限，因此需要自己擴展添加新的BASIC語言命令。由于BAS-INT.C源碼本身編寫比較清晰，添加新命令過程非常簡單。只需以下幾步完成一個新命令添加：
（1）定義新命令宏，如 #define SEND 16
（2）在
（3）添加命令的執行函數聲明，以及函數代碼，如void exec_send();
（4）在主函數 (main)的switch命令中添加新命令的調用，如：
case SEND:
exec_send();
如果該命令除了一般的邏輯處理外需要用到NDS硬件等功能，則可在第（3）步代碼中調用外部函數完成相應的硬件功能。這樣的設計代碼可移植性較好，邏輯功能代碼和硬件相關代碼分離。
我主要擴展添加了以下幾條命令：
（1）"RUN" 或 "!"：如上文所述。
（2）"LIST"：打印內存里的BASIC代碼到屏幕上。
（3）"NEW"：清除內存里的BASIC代碼，開始編寫新的程序代碼。
（4）"?"：和PRINT命令一樣，用一個簡短的符號，減少輸入時間。
（5）"SAVE filename"：將當前編輯的內存里的代碼保存到filename文件中。
（6）"LOAD filename"：將filename文件里的代碼讀入內存。可以直接輸入命令"RUN"或"!"運行。
（7）"PSET x,y,clr"：畫像素。在 (x,y)處像素用clr號顏色點亮。
（8）"LINE x1,y1,x2,y2,clr [,B[F]]"：從(x1,y1)到(x2,y2)用clr色號畫線、畫空心矩形、畫實心矩形命令。和QBASIC里的同名命令類似，區別是我為了方便命令的輸入，將QBASIC語法中的y1和x2之間的"-"改為了逗號","。另外，clr代表NDSBasic中的顏色號（預定義），"B"代表畫空心矩形，"BF"代表畫實心矩形。
（9）"CIRCLE x,y,r,clr"：畫圓命令。x,y代表圓心，clr為顏色號。
（10）"DELAY ms"：程序延遲ms毫秒。
（11）"SEND"：發送數據到Arduino (Slot 1接口的SPI通道)上。我將該命令的語法設計成和PRINT一致，這樣使用起來比較靈活。
（12）"RECV n"：從Arduino (Slot 1接口的SPI通道)上讀取n個字節的數據，并打印讀取到的數據。默認當讀取過程中遇到'\0'字符時也會停止讀取。
（13）"CLS"：清屏命令。執行時將清除屏幕內所有的打印信息。
所有命令不分大小寫，解釋器能自動識別。實現過程中，
- LINE命令用到了我的開源3D引擎Nomad3D中的畫線代碼，支持Cohen裁剪功能，且執行性能高效。
- CIRCLE命令則用到了我的另一篇博文：基于NDS/GBA/ARM，從啟動到運行你自己的第一行C程序代碼(NDS篇)中的畫圓算法，效率也很高。
- DELAY命令使用NDS的第0號硬件計時器 (Timer 0)實現，精度達到微秒級。而且每次用完就釋放計時器，不占用硬件資源。
- SEND和RECV命令的實現用到了第三方庫：libspi-0.2 源碼，由于源碼對應的devkitPro版本太早，源碼中用的很多宏已經不存在或與當前版本（我用的是最新的版本：devkitARM r42，libnds-1.5.8）沖突。因此我重新修改了源碼并編譯成libspi.a庫文件方便以后使用。
void exec_send()
{
//syntax: similar with PRINT
char send_str[256];
char recv_buff[256];
char temp[50];
memset(send_str,0,256);
memset(recv_buff,0,256);
memset(temp,0,50);
sprintf(temp," ");
strcat(send_str,temp);
}
void do_send(char* send_str, char* recv_buff, int max_len)
{
int i=0;
while(send_str[i] && i<= max_len)
{
recv_buff[i] = send_str[i];
i++;
}
recv_buff[i]='\0';
////////
int len=strlen(send_str);
char* p=send_str;
setupConsecutive_cardSPI(len);
while(*p)
writeBlocking_cardSPI(*(p++));
}
RECV命令實現源碼：
void exec_recv()
{
int num_recv_byte=0;
int num_byte=0;
get_exp(&num_byte);
memset(recv_buff,0,MAX_RECV_SIZE);
num_recv_byte = do_recv(recv_buff, num_byte, STOP_CHAR);
//the variable Z used to store the number of received byte.
//variables['Z'-'A'] = num_recv_byte;
printf("[received %d byte: %s]\n", num_recv_byte, recv_buff);
}
int do_recv(char* buff, int num_byte, char stop_byte)
{
u8 read_byte=0;
int i=0;
for(i=0; i
{
}
最后，因為添加了畫圖功能，我將終端窗口從上屏移到下屏，和軟鍵盤放在一個屏內。終端窗口提供14行代碼顯示，上屏全部用來畫圖。最后運行效果如圖2, 圖3, 圖4所示。

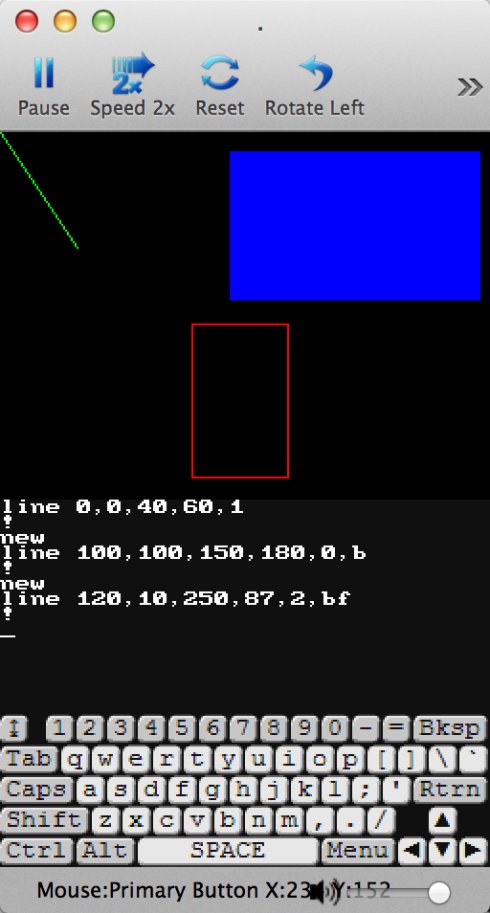

圖2. LINE命令執行效果。

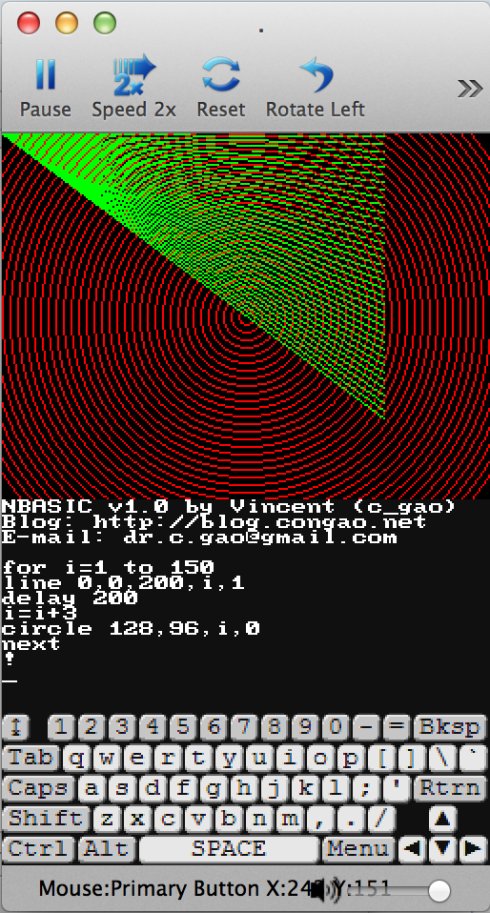

圖3. LINE、CIRCLE和DELAY命令在循環中執行的效果。

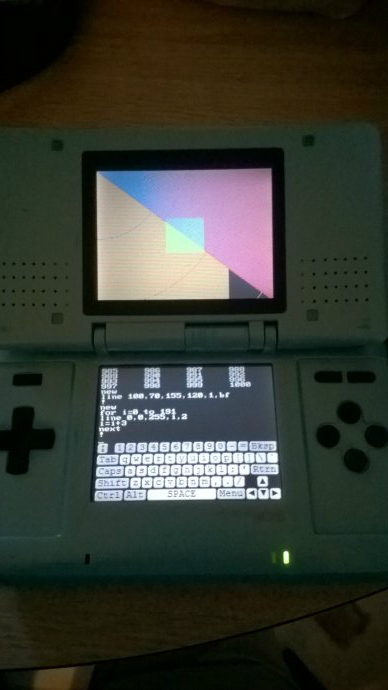

圖4. 實機運行效果。
基于Slot 1接口SPI通信的SEND, RECV命令沒能實測，但模擬器上執行來看應該是工作正確的。
代碼下載：NDSBasic + libspi
后續將先測試SEND和RECV命令，然后添加以下命令：
- DWRITE pin,value：設置Arduino的第pin數字引腳為值value (1: HIGH高電平，0：LOW低電平)。
- AWRITE pin,value：設置Arduino的第pin (PWM引腳)為值value (0~255之間的值，用于PWM信號)。
- DREAD( pin )：讀取第pin數字引腳的電平狀態 (1：高電平，0：低電平)。
- AREAD( analogPin )：讀取第analogPin模擬引腳的值 (0~1023之間)。
后記：
當時在考慮加畫圖命令時有兩種方案，除了當前使用的方案外，另一種可選方案是：
（1）仍然使用上屏作為主終端屏幕，當執行到畫圖命令時上屏自動切換到畫圖狀態（由于NDS硬件原因，同一屏幕畫圖狀態和顯終端狀態不可同時存在）。下屏軟鍵盤上方14行只用于顯示與Arduino的SPI通信的數據（發送和接收數據），不作他用。
本篇結束，后面將會涉及Arduino端具體的SPI通信代碼設計與編寫。
